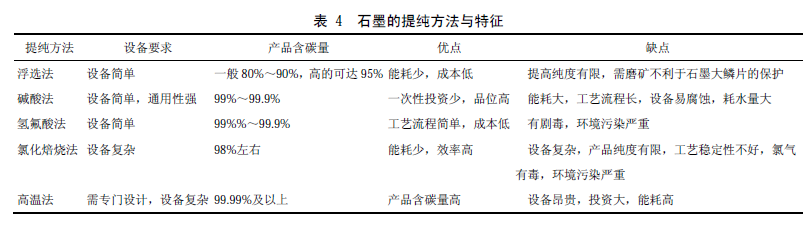

石墨深加工產業的前提是提純，石墨提純是一個復雜的物化過程，其提純方法主要有浮選法、堿酸法、氫氟酸法、氯化焙燒法、高溫法。各提純方法的設備要求、產品含碳量及優缺點見下表。
浮選是一種常用而重要的選礦方法，石墨具有良好的天然可浮性，基本上所有的石墨都可以通過浮選的方法進行提純，為保護石墨的鱗片，石墨浮選大多采用多段流程。石墨浮選捕收劑一般選用煤油，用量為100～200g/t，起泡劑一般采用松醇油或丁醚油，用量為50～250g/t。
張凌燕等采用一次粗選一次掃選，粗精礦5次再磨6次精選的工藝流程，使石墨的品位由12.74%提高到了93.60%，回收率達91.42%。
袁來敏采用一段粗磨，粗精礦經二段再磨，5次精選的工藝流程進行試驗，最終使石墨品位由6.76% 提高到了97.84%，回收率達92.63%，不僅獲得了高品位石墨精礦，還保護了石墨的鱗片結構。
根據石墨礦嵌布粒度細的特點，李碩夫等對山東某磨礦后的石墨進行分級浮選，采用粗選和4次精選、2次掃選的多段流程得到了品位為97%，回收率為83%的石墨精礦。對微晶石墨的浮選，需防止脈石礦物（如絹云母）的浮選夾雜，從而降低浮選的選擇性，其影響受脈石顆粒大小、微晶石墨的精礦濃度及回水等因素相關。
近年來，浮選柱是選礦應用的研究熱點，在石墨選礦中也得到了廣泛應用。呂一波等針對鱗片石墨的浮選特性設計了浮選柱，實驗結果表明：在循環壓力為0.04MPa、礦漿質量濃度為40g/L、柱體高度為1550mm、捕收劑用量為200g/t 條件下，石墨浮選效果較好，得到品位為94.19%的石墨精礦。
大鱗片石墨的價值及應用均比細鱗片石墨大得多，而且一旦破壞就無法恢復。在石墨選礦中保護石墨的大鱗片是選礦過程中不可忽視的問題。
謝朝學為保護石墨鱗片結構，對磨礦機磨礦介質的種類進行了比較，表明筒棒介質磨礦對保護石墨的大鱗片有明顯效果。針對筒棒介質磨礦效率低的問題，可以通過多段磨礦多種介質交替使用的方法來解決。一段磨礦使用筒棒介質，先回收大鱗片石墨，后續的再磨再選可以考慮用常規的球磨或棒磨。
因石墨具有良好的天然可浮性，浮選法可使石墨的品位提高到80%～90%，甚至可達95%左右。該方法的最大優點是所有提純方案中能耗和試劑消耗最少、成本最低的一種。但呈極細狀態夾雜在石墨鱗片中的硅酸鹽礦物和鉀、鈣、鈉、鎂、鋁等元素的化合物，用磨礦的方法不能將其單體解離，而且不利于保護石墨大鱗片。因此浮選法只是石墨提純的初級手段，若要獲得含碳量99%以上的高碳石墨，必須用其他方法提純。
2.堿酸法

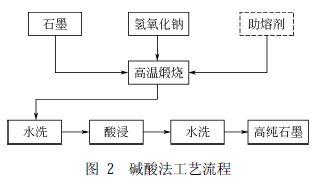

堿酸法包括兩個反應過程：堿熔過程和酸浸過程，堿酸法工藝流程見圖2。堿熔過程是在高溫條件下，利用熔融狀態下的堿和石墨中酸性雜質發生化學反應，特別是含硅的雜質（如硅酸鹽、硅鋁酸鹽、石英等），生成可溶性鹽，再經洗滌去除雜質，使石墨純度得以提高。
酸浸過程的基本原理是利用酸和金屬氧化物雜質反應，這部分雜質在堿熔過程中沒有和堿發生反應。使金屬氧化物轉化為可溶性鹽，再經洗滌使其與石墨分離，經過堿熔和酸浸相結合對石墨提純有較好的效果。
研究表明多種堿性物質均可以除去石墨雜質，堿性越強，提純效果越好。堿酸法多用熔點小、堿性強的NaOH。酸浸過程所用的酸可以是HCl、H2SO4、HNO3 或者是它們之間的混合使用，其中HCl 應用較多。
Zaghib 等為了獲取鋰電池正極用的天然高純石墨，展示了一種新的化學處理法，即用30% H2SO4 和30%NHxFy 加熱到90℃處理樣品，其效果優于從1500℃加熱到2400℃的熱處理法，而且費用較低。
堿酸法提純石墨反應復雜，影響因素眾多，了解這些因素對石墨提純的影響具有重要的實踐意義。根據李玉峰等研究，用正交實驗的方法得到因素影響由大到小依次是：堿熔溫度、NaOH 與石墨的質量比、NaOH 濃度、堿熔時間、HCl 用量。
葛鵬等采用加堿焙燒浸出法對常規堿酸法進行了改進，用1000℃的高溫堿熔石墨，使石墨的含碳量提高到了99.9%以上，比其他低溫的堿熔提純石墨的含碳量要高得多，而且煅燒時間也可以大大縮短。其機理是在高溫條件下，化學活性不高的含硅化合物等分解為簡單的氧化物，這些氧化物易與酸堿反應；另一方面，高溫使SiO2 晶型改變，活性和轉化率提高，更易和酸堿反應，提高除雜效果。
李常清等還在堿熔過程中加入了助劑，以偏硼酸鈉作為堿熔過程的助熔劑，降低了反應溫度，取得了明顯的除雜效果。
對于一些含硅較高的石墨，堿熔法提純石墨還可以實現對硅的綜合回收利用。堿熔酸浸后的溶液為酸性，溶液中的硅雜質轉變?yōu)楣杷?，加入一定的明礬即可將硅酸提取出來，再經900℃的高溫煅燒，可得到純的二氧化硅。
堿酸法是我國石墨提純工業生產中應用最為廣泛的方法，具有一次性投資少、產品品位較高、適應性強等特點，以及設備簡單、通用性強的優點。
不足是需要高溫煅燒，能量消耗大，工藝流程長，設備腐蝕嚴重，石墨流失量大以及廢水污染嚴重，因而利用石墨提純廢水制取聚合氯化硅酸鋁鐵（PAFSiC）等綜合利用技術顯得十分重要。
3 氫氟酸法
氫氟酸是強酸，幾乎可以與石墨中的任何雜質發生反應，而石墨具有良好的耐酸性，特別是可以耐氫氟酸，決定了石墨可以用氫氟酸進行提純。氫氟酸法的主要流程為石墨和氫氟酸混合，氫氟酸和雜質反應一段時間產生可溶性物質或揮發物，經洗滌去除雜質，脫水烘干后得到提純石墨。
氫氟酸有劇毒，對環境污染嚴重，配合其他酸對石墨進行提純，可以有效地減少氫氟酸用量。唐維等應用HCl-HF混合酸體系，在混合酸和石墨質量比為2、恒溫60℃、反應3h 條件下一次提純石墨，使石墨含碳量由83.08%提高到了99.41%，取得了明顯效果。
為了更有效地減少氫氟酸用量，張然等對混合酸法進行了改進，采用H2SO4-HF分步提純的方法，先用硫酸和石墨混合，溶解掉石墨中部分的金屬硅酸鹽雜質，再用氫氟酸對剩余的雜質進行除雜，最終取得了含碳量為99.94%的高純石墨。
劉進衛等在氫氟酸法提純石墨工藝中引入熱活化條件，即先用氫氟酸和硫酸的混合酸對石墨進行除雜，然后將除雜后的石墨加入到坩堝中用700℃高溫煅燒活化60min，再對活化后的石墨進行二次酸浸。實驗結果顯示，該方法不但提高石墨的純度，制備出了99.98%的高純石墨，還減少了氫氟酸2/3的用量。
氫氟酸法提純石墨具有工藝流程簡單、產品品位高、成本相對較低、對石墨產品性能影響小的優點。但是氫氟酸有劇毒，在使用過程中必須具有安全保護措施，對產生的廢水必須經過處理后方能向外排放，否則將會(huì )對環境造成嚴重污染。
4 氯化焙燒法
氯化焙燒法是將石墨和一定的還原劑混在一起，在特定的設備和氣氛下高溫焙燒，物料中有價金屬轉變成氣相或凝聚相的金屬氯化物，而與其余組分分離，使石墨純化的工藝過程。
石墨中的雜質在高溫條件下，可以分解成熔沸點較高的氧化物，如SiO2、Al2O3、Fe2O3、CaO、MgO。這些氧化物在一定高溫和氣氛下，通入氯后，金屬氧化物和氯氣反應生成熔沸點較低的氯化物。于是在較低的溫度下，這些氯化物可氣化而逸出，實現與石墨分離，使石墨得以提純。
氯化焙燒法的優勢在于節能、提純效率高（>98%）、回收率高，但也存在氯氣有毒、嚴重腐蝕性和嚴重污染環境等問題。在工藝上生產石墨的純度有限，工藝穩定性不好，影響了氯化法在實際生產中的應用，還有待進一步改善和提高。
5 高溫提純法
石墨的熔點為3850℃±50℃，是自然界熔沸點最高的物質之一，遠遠高于雜質硅酸鹽的沸點。利用它們的熔沸點差異，將石墨置于石墨化的石墨坩堝中，在一定的氣氛下，利用特定的儀器設備加熱到2700℃，即可使雜質氣化從石墨中逸出，達到提純的效果。該技術可以將石墨提純99.99%以上。

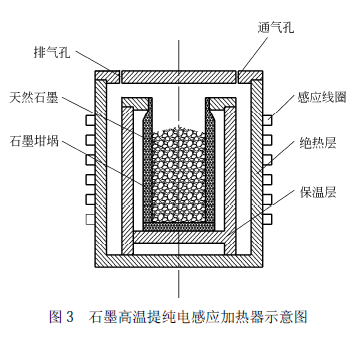

高溫石墨化爐成套設備主要包括以下部分：爐體、感應加熱器、中頻電源（晶閘管變頻置）、真空系統、測溫及控溫、液壓進出料機構、水冷系統等。該設備的關鍵技術是感應加熱器的設計（圖3），包括感應線圈、發熱體、絕熱保溫爐襯、石墨坩堝等組成部分。感應加熱器和電源的合理搭配，是加熱、保溫的關鍵。
 高溫法提純石墨影響因素較多：①石墨原料雜質含量對高溫法提純的效果影響最大，原料的雜質含量不同，所得產品的灰分就不同，且含碳量高的石墨提純效果更好，高溫法常以浮選法或堿酸法提純后含碳量達到99%及以上的石墨為原料；②石墨坩堝的含碳量也是影響提純效果的重要因素，坩堝灰分低于石墨灰分，有助于石墨中的灰分逸出；③采用大電流，石墨升溫快，有利于石墨純化，最好使用高功率電極的原料，并經2800℃高溫處理；④石墨粒度對提純效果也有一定的影響。
高溫法提純石墨，產品質量高，含碳量可達99.995%以上，這是高溫法的最大特點，但同時耗能大、對設備要求極高，需要專門進行設計，投資大，對提純的石墨原料也有一定的要求，只有應用于國防、航天、核工業等高科技領域的石墨才用此方法進行提純。
由于石墨提純是拓展和應用石墨材料的前提和基礎，隨著石墨應用水平的提高必將擴大對高純石墨的需求。石墨的提純生產應因地制宜，向資源節約與環境友好方向發展，其技術趨勢有以下幾點。
（1）天然石墨的品位較低，在生產中須先通過浮選方法來進行第一階段的富集，使石墨達到中碳水平，但需要發展保護大鱗片的綜合磨浮技術；為得到更高純度的石墨，必須和其他提純方法相結合。
（2）堿酸法和高溫法是目前相對較好的后續提純方法。但在選擇石墨提純方法的過程中要結合石墨礦所在的地理位置、石墨的應用來考慮。堿酸法著重研究流程短、耗水量少的新工藝；高溫法宜重點考慮設備投入與電耗、成本高的問題。同時加強石墨提純廢水的綜合利用。
（3）雖然氫氟酸提純石墨效果好，因氫氟酸有劇毒，對環境污染嚴重，在未來的生產過程中將尋求少氟與無氟提純的替代技術。氯化焙燒法提純石墨理論可行，效果有限，如無突破，將應用很少。
（4） 石墨提純技術的研究應結合數學模型，摸索石墨或雜質的氣固傳輸機理，優化升華、萃取過程與反應動力學等物化參數，以指導生產。
石墨作為一種重要的戰略資源和我國的優勢資源，需向石墨產業的深加工與應用方向發展。石墨提純工藝技術以浮選法提純?yōu)榧夹g(shù)基礎，根據其石墨制品應用領域和應用途徑的要求，以堿酸法、氫氟酸法、高溫法等提純技術為深化。其提純技術的發展趨勢將隨著保護大鱗片的綜合磨浮技術、少氟與無氟提純的酸堿替代技術和實現優越性?xún)r(jià)比的高溫提純技術方向發展。
