                        掃描電子顯微鏡的儀器組成




                        來源：中國粉體技術網    更新時間：2013-09-11 09:02:56    瀏覽次數：
















                        （中國粉體技術網/三水）掃描電子顯微鏡分為冷場發射掃描電子顯微鏡、熱場發射掃描電子顯微鏡、環境掃描電子顯微鏡等不同類型。圖1為JSM-6700F型場發射掃描電鏡的全景圖。

        \

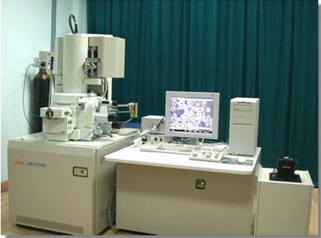

圖1  JSM-6700F場發射掃描電鏡

掃描電子顯微鏡由電子光學系統、信號收集及顯示系統、真空系統和電源系統組成（如圖2）。

        \

圖2  掃描電子顯微鏡結構示意圖


                1、電子光學系統

        由電子槍、電磁透鏡、掃描線圈和樣品室等部件組成（圖3）。電子光學系統的作用是獲得掃描電子束，作為信號的激發源。為了獲得較高的信號強度和圖像分辨率，掃描電子束應具有較高的亮度和盡可能小的束斑直徑。


        \

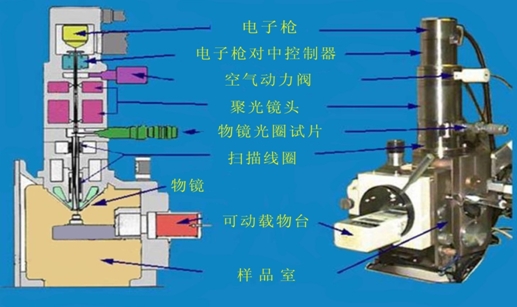

圖3  掃描電子顯微鏡電子光學系統組成示意圖


                2、信號收集及顯示系統

        作用是檢測樣品在入射電子作用下產生的物理信號，然后經視頻放大作為顯像系統的調制信號。普遍使用的是電子檢測器，它由閃爍體、光導管和光電倍增器組成（如圖4）。


        \

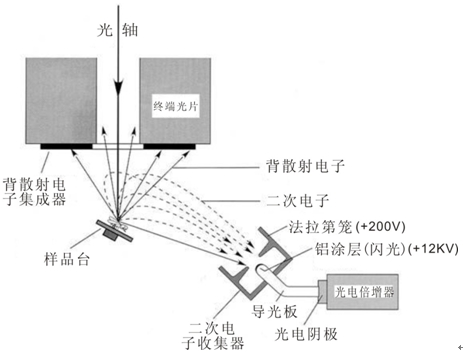

圖4  掃描電子顯微鏡信號收集及顯示系統示意圖


                3、真空系統和電源系統

        真空系統的作用是為保證電子光學系統正常工作，防止樣品污染，提供高的真空度，一般情況下要求保持10-4～10-5Torr的真空度。電源系統由穩壓、穩流及相應的安全保護電路所組成，其作用是提供掃描電鏡各部分所需的電源。
