低鐵石英砂是生產超白玻璃的主要原料，根據原料不同可分為礦砂和海砂。

礦砂，即主要以石英巖和石英砂巖等塊狀巖石為原料加工而成。海砂，即以海相沉積型天然石英砂為原料加工而成。


王哲皓等以我國超白玻璃大型企業用低鐵石英砂樣品為研究對象，對比了礦砂與海砂的區別，結果表明：

低鐵石英砂樣品產自我國A、B、C、D四個不同的典型原料礦石產地，其中A、B、C產地為礦砂，D產地為海砂

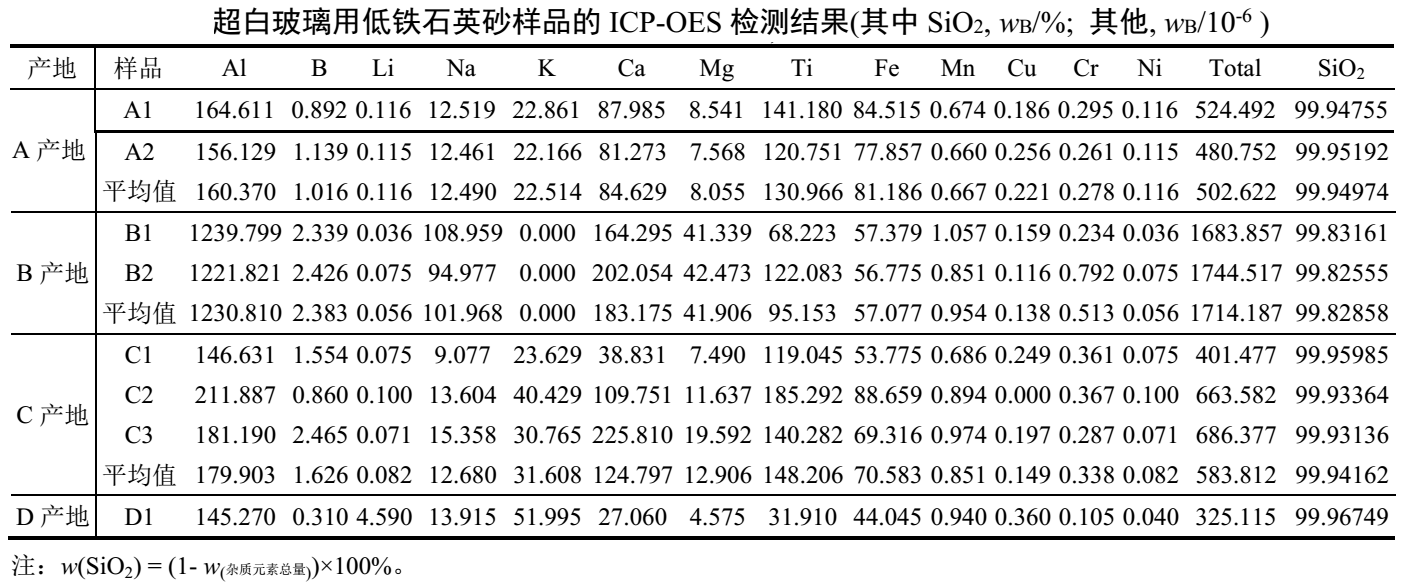

（1）在礦砂和海砂兩種樣品中，海砂樣品痕量雜質元素總量為325.115×10-6，明顯低于礦砂樣品（≥401.477×10-6），尤其是以Fe、Ti含量最低，分別為44.045×10-6和31.910×10-6，表明海砂的化學指標明顯優于礦砂。

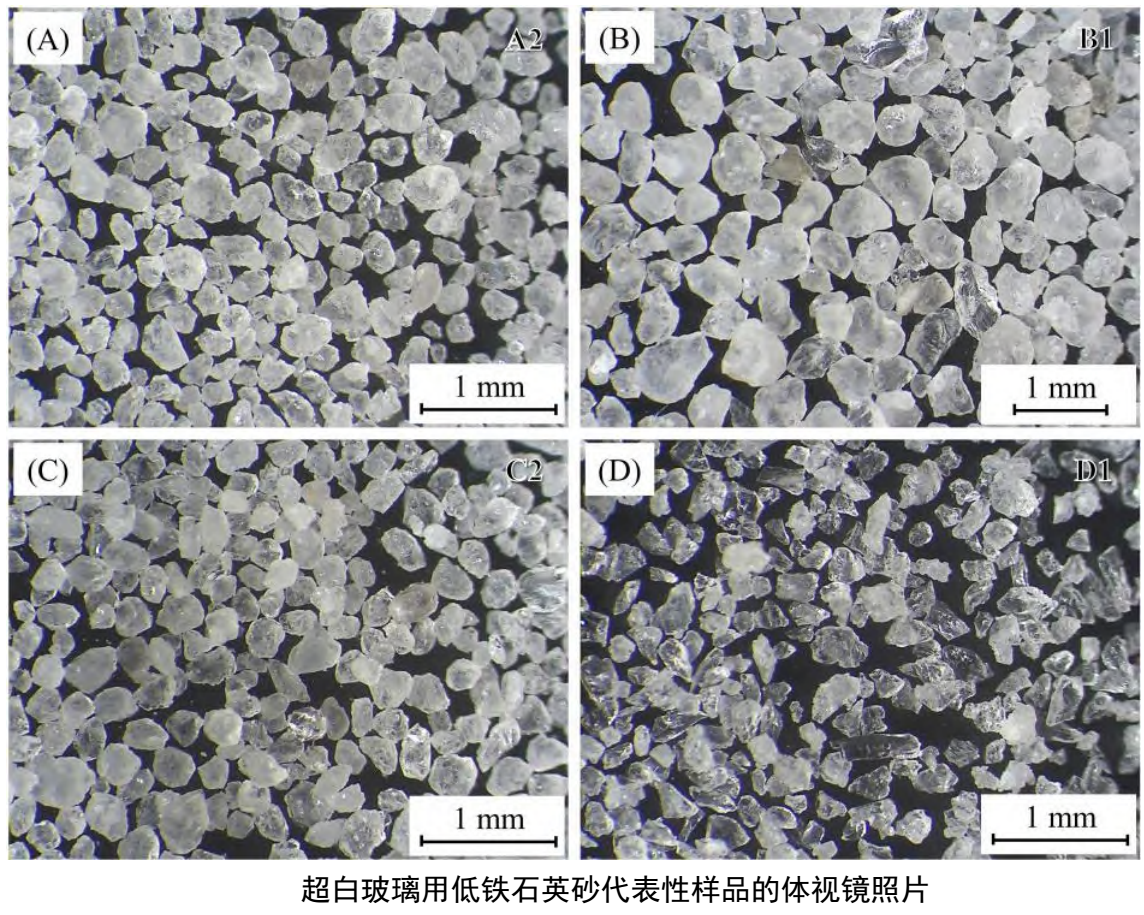

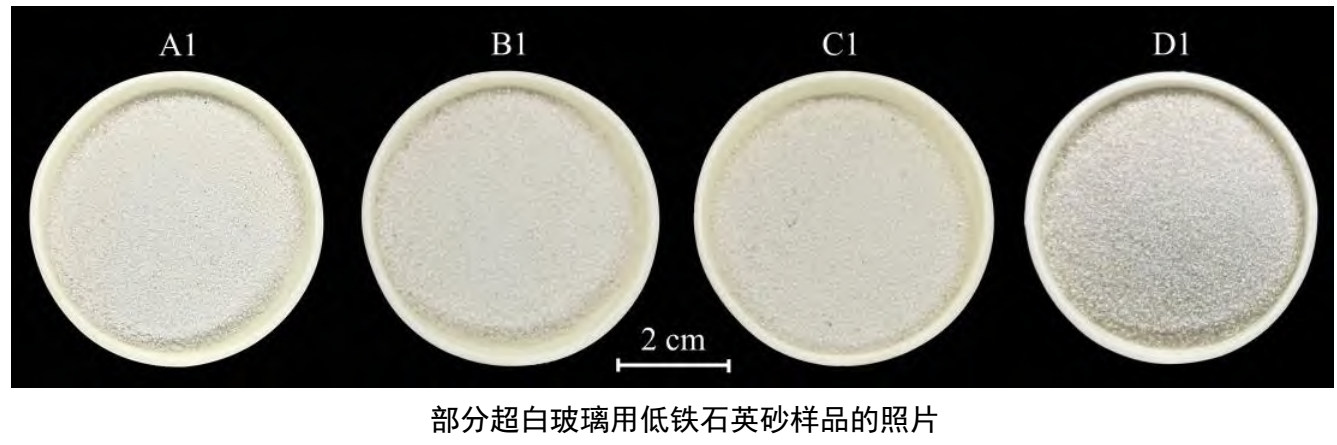

（2）從外觀顏色或顆粒透明度上看，礦砂樣品以乳白不透明顆粒為主，而海砂樣品多為無色透明-半透明顆粒，礦砂樣品的顆粒透明度整體上比海砂差。由于石英乳白色主要是由氣液包裹體、微裂紋和微裂隙引起的，因此，相比無色透明顆粒，乳白色顆粒中含有較多的氣液包裹體、微裂紋和微裂隙，表明其內部存在較多孔洞和空隙，賦存其中的雜質不易被提純去除，這可能是礦砂樣品中痕量雜質元素總量普遍高于海砂的重要原因。

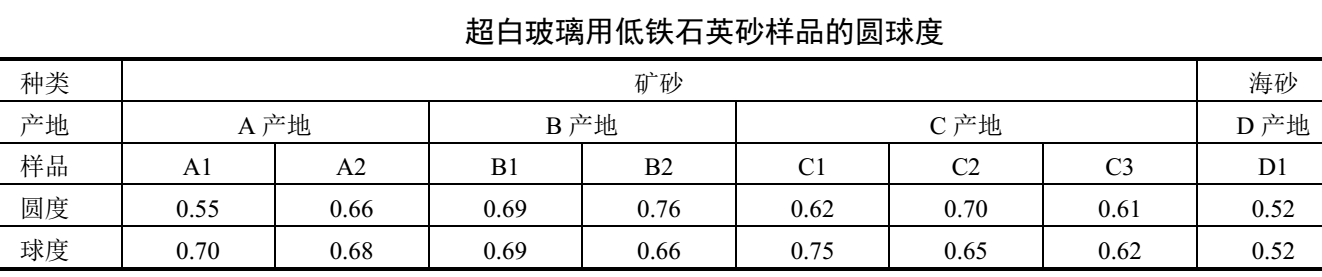

（3）在圓球度特征上，礦砂樣品的圓度和球度整體上高于海砂。礦砂樣品的圓度和球度分別在0.55～0.76和0.62～0.75范圍內，海砂的圓度和球度皆為0.52。由此可見，低鐵石英砂的圓度和球度普遍較好，這從側面印證了其原料確為天然磨圓度較好的石英礦石，如石英砂巖和天然石英砂等。


資料來源：《王哲皓,湯建,汪靈,等.中國超白玻璃用低鐵石英砂的礦物材料學特征[J].成都理工大學學報（自然科學版）》，由【粉體技術網】編輯整理，轉載請注明出處！
