相較于普通氧化鋅，納米ZnO作為一種新型多功能無機材料，由極細顆粒組成，顆粒粒徑均為納米數量極（1nm～100nm），具有表面活性大，比表面積大且熱穩定性和化學穩定性較好等優異性能，在抗菌防腐、阻燃、光催化以及抗紫外線性能等方面表現優越。
　　
　　江娟等人將納米氧化鋅添加在硅溶膠/純丙乳液中，復合制備一種新型的外墻建筑涂料，實驗結果發現該種外墻涂料抗紫外線性能優越，透光度低于10%。黃文藝等人采用溶劑熱法首次制得片狀多孔納米氧化鋅，研究結果表明片狀納米氧化鋅在紫外-可見光照射條件下光催化活性和穩定性優異。
　　
　　但納米氧化鋅在使用時，由于其表面親水疏油，容易聚集，分散不均，與其它聚合物難以相容，嚴重影響納米材料的性能和結構。
　　
　　目前，納米ZnO的改性方法主要分為摻雜和表面改性，選用表面改性的方法可以在很大程度上控制合成后納米ZnO的結構和性能，改性后的納米粉體分散相對均勻，不易團聚。
　　
　　蓋廣清等人采用硅烷偶聯劑（KH-570）對納米ZnO表面進行改性，研究了偶聯劑用量、反應溫度和反應時間對納米ZnO表面改性的影響，并采用活化指數、傅里葉紅外線光譜儀、X射線和掃描電鏡等方法對改性前后的納米ZnO進行表征，探究其改性效果。
　　
　　1、納米氧化鋅改性
　　
　　取適量納米ZnO放在真空干燥箱中預干燥，無水乙醇和去離子依照質量比3:5混合，在干燥后的燒杯中加入納米ZnO和上述溶液。超聲破碎處理30min，在1000r/min下，攪拌1h，勻速攪拌后待溫度恒定，緩慢勻速滴加硅烷偶聯劑（溶于無水乙醇），反應結束后冷卻至室溫，溶液用無水乙醇清洗3次、離心機離心3次，然后置于真空干燥箱干燥，制得偶聯劑改性后納米ZnO。
　　
　　2、試驗結果
　　
　?。?）以硅烷偶聯劑KH-570為表面改性劑對納米ZnO表面進行改性，實驗證明，最佳改性條件：KH-570用量為3%，反應時間2h，反應溫度60℃。納米ZnO表面由親水性變為疏水性，納米粒子的團聚現象改善，分散穩定性提高。


　　

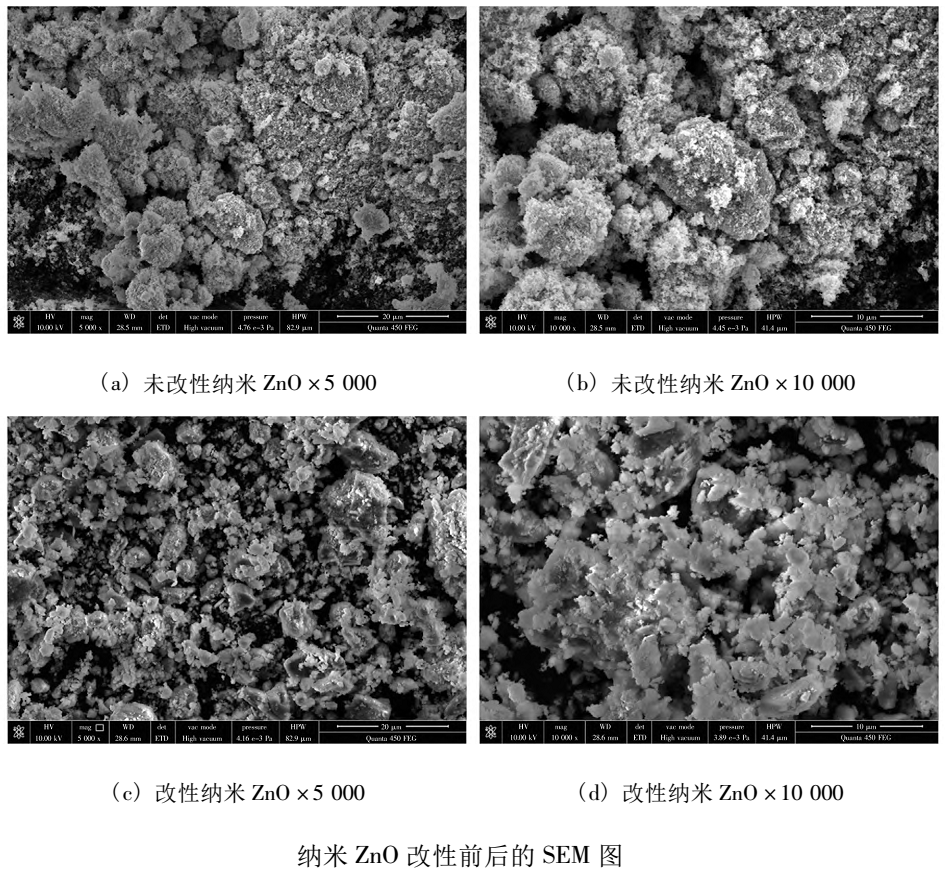

　?。?）FT-IR分析表明，硅烷偶聯劑KH-570成功改性納米ZnO粉體；XＲD衍射和SEM分析表明，是否改性并不會改變納米ZnO粉體的六方晶型結構，但納米ZnO粉體團聚現象顯著改善。
　　
　　資料來源：《蓋廣清,鐘媛.硅烷偶聯劑對納米氧化鋅表面的改性研究[J].吉林建筑大學學報,2022,39(06):51-55》，由【粉體技術網】編輯整理，轉載請注明出處！
