硅酸鹽作為地殼中分布極廣的一種材料，由于其特殊的結構和表面性能，常常作為一種補強性材料應用于建筑涂料領(lǐng)域中。常見(jiàn)的硅酸鹽填料有：高嶺土、滑石粉、硅灰石、云母等，各類(lèi)硅酸鹽填料由于晶體結構及理化性能的不同，所起到的補強效果也不盡相同。
　　
　　徐永華等選取高嶺土、滑石粉、硅灰石、云母4種常見(jiàn)的硅酸鹽填料將其應用在無(wú)機外墻涂料中，通過(guò)測試涂料的穩定性、耐水性、耐沾污性能、抗開(kāi)裂以及耐洗刷等指標來(lái)評估不同硅酸鹽填料在無(wú)機外墻涂料中的應用情況。
　　
　　1、不同硅酸鹽填料性能比較


　　

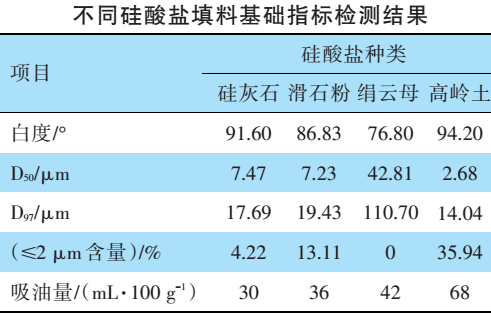

　　建筑涂料中常用的4種硅酸鹽填料的粒徑相差較大，這與填料在配方體系中所要求的性能有關(guān)。
　　
　　煅燒高嶺土作為鈦白粉的最佳延展劑之一，在體系中主要是對鈦白粉進(jìn)行延展，保障鈦白粉在體系中的充分分散，最大程度地發(fā)揮鈦白粉的遮蓋能力。同時(shí)高嶺土本身還能提供一定程度的干遮蓋力，因此其粒徑一般較細，一般多為4000目產(chǎn)品。
　　
　　云母和硅灰石作為典型的異構型硅酸鹽填料，在乳膠漆體系中主要是提高產(chǎn)品的抗開(kāi)裂、耐洗刷等性能。如選用的產(chǎn)品細度太細，云母的徑厚比和硅灰石的長(cháng)徑比一般會(huì )受機械研磨的破壞而降低，從而影響其補強效果，因此一般粒徑不宜過(guò)細。
　　
　　滑石粉由于其堆積密度小、硬度低以及本身的“潤滑性”在乳膠漆中主要用于改善產(chǎn)品的施工性能，提供一定的懸浮效果，因此一般粒徑滿(mǎn)足刮板細度要求的40~60μm即可，粒徑過(guò)細產(chǎn)品吸油量高，降低了涂料的CPVC。
　　
　　2、不同硅酸鹽填料熱貯穩定性測試
　　

　　

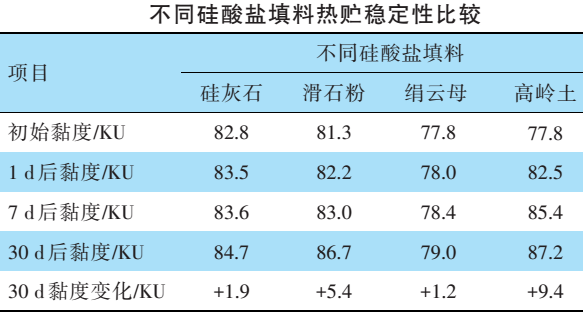

　　4種硅酸鹽填料制備的無(wú)機外墻涂料熱貯30d后黏度增加均＜10KU，穩定性均符合產(chǎn)品的使用要求，其中硅灰石和云母的穩定性更優(yōu)，熱貯30d黏度增加均＜2KU，高嶺土的黏度變化最大。
　　
　　3、不同硅酸鹽填料與重鈣漆膜性能比較
　　

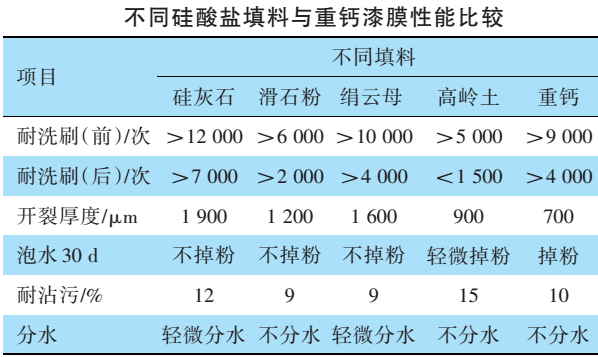

　　在無(wú)機外墻涂料配方中添加硅酸鹽填料可提高漆膜的耐水性，這主要是由于硅酸鹽填料表面羥基含量較多，在漆膜失水干燥的過(guò)程中會(huì )與硅酸鉀進(jìn)行反應，提高漆膜的交聯(lián)密度，從而提高了漆膜的耐水性；而碳酸鈣表面的羥基含量低，在干燥過(guò)程中無(wú)法與硅酸鉀進(jìn)行反應提高漆膜的交聯(lián)密度，因此耐水性較差。


　　
　　從耐洗刷性能上看，熱貯前硅灰石和云母的耐洗刷性能優(yōu)異，均超過(guò)10000次，滑石粉和高嶺土的耐洗刷性能較差，熱貯后滑石粉、高嶺土和云母的耐洗刷性能下降幅度較大，均超過(guò)50%，而硅灰石的下降幅度在40%左右。
　　
　　從抗開(kāi)裂性能上來(lái)看，在同等情況下，硅灰石和絹云母的漆膜開(kāi)裂厚度最大，分別為1900μm和1600μm，遠超高嶺土、重鈣和滑石粉，這主要是由于硅灰石和云母是典型的異構型填料，在漆膜干燥的過(guò)程中，可以顯著(zhù)降低漆膜的體積收縮，提高了漆膜的抗開(kāi)裂性能。
　　
　　從耐沾污性能上看，硅灰石和高嶺土的耐沾污性能較差，硅灰石主要是由于其針狀結構容易造成漆膜表面相對粗糙，而高嶺土則主要是由于其吸油量大的原因，在乳液含量不變的情況下，耐沾污性能會(huì )受到影響。
　　
　　資料來(lái)源：《徐永華,溫云祥,伍林偉,等.硅酸鹽填料在無(wú)機外墻涂料中的應用研究[J].涂層與防護,2022,43(06):58-62》，由【粉體技術(shù)網(wǎng)】編輯整理，轉載請注明出處！
