石英通常呈無色透明、乳白色或白色，莫氏硬度為7，密度約為2.65g/cm3，熔化溫度為1710～1756℃，除HF外不溶于其他酸。石英的主要成分為SiO2，還含有少量的Al2O3、Fe2O3、MgO、CaO、Na2O、K2O等化合物，以及微量的Ti、Au、Ag、Ge、Cr等元素。
　　
　　1、石英雜質賦存狀態
　　

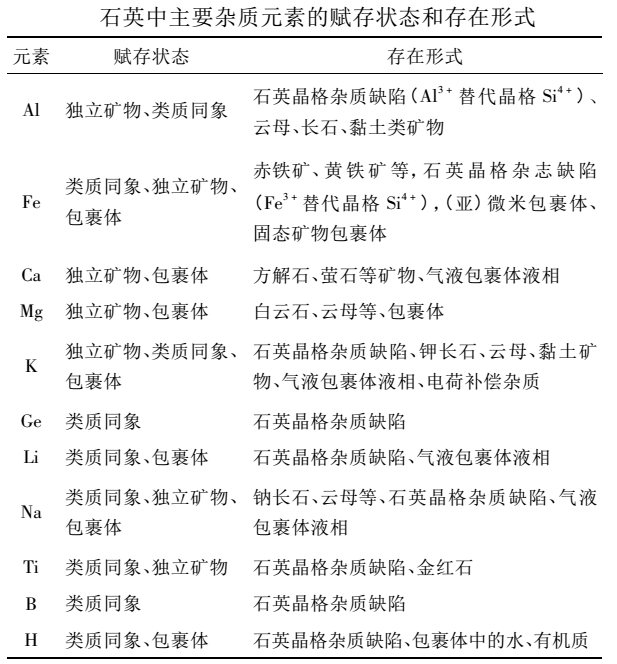

　　石英中的雜質元素主要包括Al、Fe、K、Na、Ca、Mg、Ti、Li、Cr、Ni、Cu、B、Mn、P等。脈石礦物在石英礦中的嵌布形式可大致分為以下五類:（1）呈薄膜狀包覆在石英表面；（2）充填于裂隙及夾縫中；（3）與石英緊密鑲嵌或膠結；（4）交替于石英邊緣；（5）或呈浸染狀分布于石英內部。


　　
　　長石、云母是石英礦中最常見的脈石礦物，而其他脈石礦物（如鋯英石、電氣石、方解石、黃鐵礦、褐鐵礦、石榴子石、蛋白石、玉髓、電氣石、磁鐵礦、針鐵礦、赤鐵礦、鐵白云石、金紅石、螢石、鐵質礦物等）則與礦石類型有關。
　　
　　大部分的脈石礦物與石英的物化性質和浮游性差異較大，通過擦洗、脫泥、磁選、重選、浮選等方法可有效去除石英礦中的大部分脈石礦物。而長石和石英同屬于架狀硅酸鹽礦物，物理性質、化學組成也都極為相似，采用常規的重選、磁選等方法都不能使之有效分離，目前浮選法是石英與長石分離最有效的方法。
　　
　　2、石英分類
　　
　　根據SiO2及雜質含量的差異，石英產品可大致分為普通石英（砂）和高純石英（砂）。
　　
　　普通石英（砂）是指SiO2的含量在96%～99%，Fe2O3和Al2O3分別低于0.5%和2.0%的石英砂，廣泛用于玻璃、陶瓷、耐火材料等領域。普通石英砂的制備較為簡單，只需對原礦進行分級或者采用簡單的選礦方法就能達到要求。
　　

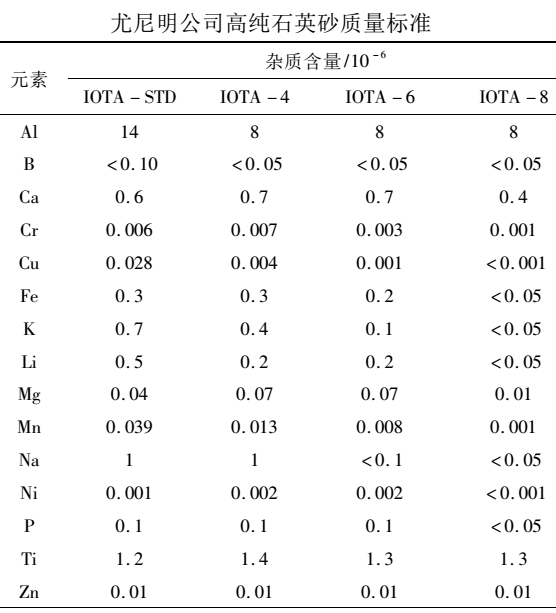

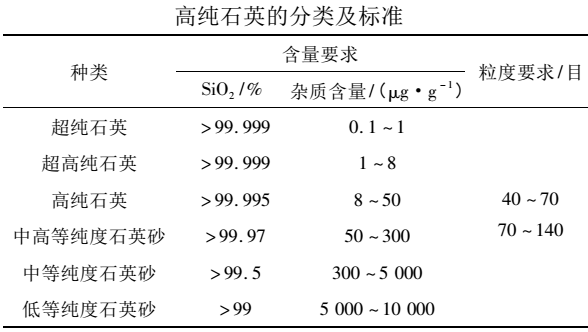

　　高純石英的定義及雜質含量要求并沒有統一的國家標準或行業標準。目前將SiO2純度大于99.9%且雜質含量符合行業標準的石英系列產品稱為高純石英。


　　
　　高純石英對雜質含量要求極為嚴格，雜質含量過高會影響所制備材料的性能。如Al過高會影響光傳導速率，Fe、Mn過高會降低光透過率，P、B過高則不能用于光伏產業。同時高純石英對粒度也有著嚴格的要求，一般要求為40～70目、70～140目。


　　
　　資料來源：《李愛民.我國石英與長石浮選分離的研究進展[J].礦產保護與利用,2021,41(06):27-34》，由【粉體技術網】編輯整理，轉載請注明出處！
