聚丙烯是五大通用塑料之一，具有密度低、耐腐蝕、力學性能優異等特點，廣泛應用于國民經濟及人們日常生活的各個領域，但聚丙烯成型收縮率大，耐低溫沖擊性差，較易老化，將聚丙烯與其他材料共混制備改性聚丙烯，可滿足更多環境下的需求。
　　
　　硅灰石改性聚丙烯是近年來的研究熱點之一，纖維狀硅灰石能部分取代石棉和玻璃纖維用于增強塑料，提高塑料拉伸強度、撓曲強度和沖擊強度等。但由于硅灰石表面的親水疏油性，使其在聚合物中結合不良，影響聚合物性能的增強，一般要進行表面處理，利用表面羥基和某些官能團之間的反應改善硅灰石粉體在聚丙烯基體中的分散性和相容性。
　　

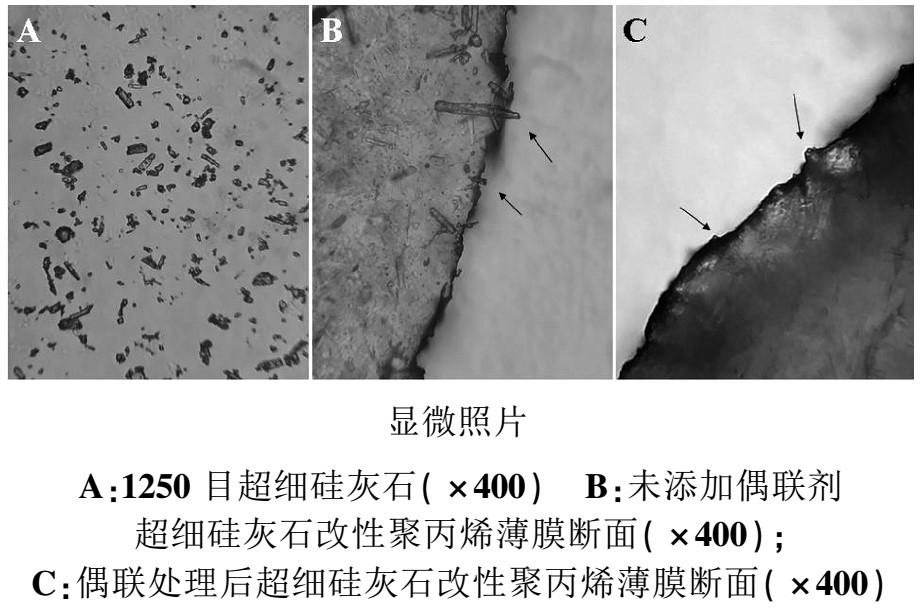

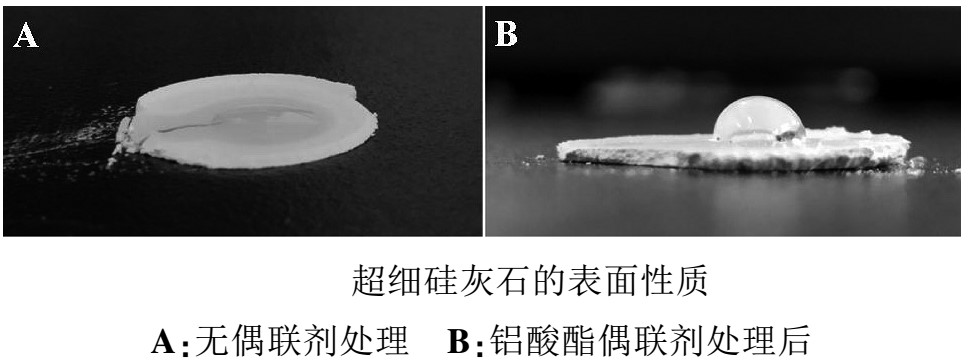

　　楊其盈等采用鋁酸酯偶聯劑對1250目超細硅灰石進行表面偶聯處理，研究偶聯劑處理前后的超細硅灰石對聚丙烯性能的影響，結果表明：


　　
　?。?）超細硅灰石的加入使聚丙烯的拉伸強度提高，使用鋁酸酯偶聯劑處理硅灰石后聚丙烯的拉伸強度要比未處理的高，當表面處理硅灰石添加量為10份時，聚丙烯的拉伸強度最高。
　　
　?。?）超細硅灰石的加入使聚丙烯的沖擊強度得以提高，鋁酸酯處理的硅灰石添加量為30份時，聚丙烯的沖擊強度最高。


　　
　?。?）超細硅灰石的加入會提高聚丙烯的維卡軟化溫度，加入鋁酸酯處理硅灰石后也少量提高維卡軟化溫度。超細硅灰石的加入會提高聚丙烯的硬度。
　　
　　資料來源：《楊其盈,陳曉宇.超細硅灰石改性聚丙烯的研究[J].化工時刊,2021,35(04):15-18+43》，由【粉體技術網】編輯整理，轉載請注明出處！
