近年來，氫氧化鎂（MH）、氫氧化鋁（AH）和氫氧化鋁鎂（MAH）等無鹵阻燃劑因綠色、無污染等優勢被廣泛研究，它們的使用也成為一種趨勢。
　　
　　其中MH是一種重要的添加型無機阻燃劑，在整個阻燃市場占很大比重且有明顯增長的趨勢。其優點是穩定性高，不易揮發，煙氣毒性低，成本低。缺點是填充量大，與聚合物結合力小，相容性差，對聚合物的加工以及力學性能影響大。因此，非常有必要修飾MH粉體的表面以改善其在聚合物中的分散性。已經發現使用低相對分子質量偶聯劑或表面活性劑的表面處理方法是相當有效的。
　　
　　鋁酸酯偶聯劑（ACA）是一種重要的表面活性劑。通常它們的顏色呈淡黃色到白色，表面反應活性高，分解溫度高，對環境友好。ACA有親水和疏水兩種官能團，親水基團可以與MH粉體上的極性基團發生化學反應，使粉體上接枝疏水基團，從而可以大大降低表面能，提高MH粉體與聚合物的相容性。
　　
　　對MH進行表面改性的研究已有大量報道，常用的改性劑有脂肪酸及其鹽、硅烷偶聯劑和鈦酸酯偶聯劑等。王晨等用（3-氧代丁酸乙酯根-O1’,O3）二（丙醇-2-根）合鋁鋁酸酯偶聯劑（ACA）對氫氧化鎂進行濕法表面改性，結果表明：
　　

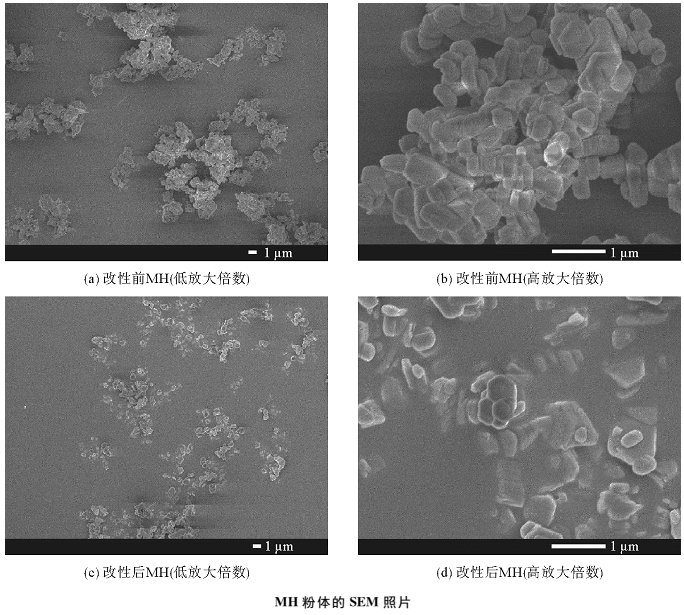

　　1）紅外光譜、X射線衍射、熱重分析、掃描電鏡、能譜儀表征結果可知鋁酸酯偶聯劑改性氫氧化鎂成功并且改性沒有破壞氫氧化鎂晶體的結構，只是作用于氫氧化鎂的表面，同時發現改性后氫氧化鎂的熱穩定性變好。鋁酸酯偶聯劑表面濕法改性氫氧化鎂可以提高粉體親油性、分散性。
　　

　　

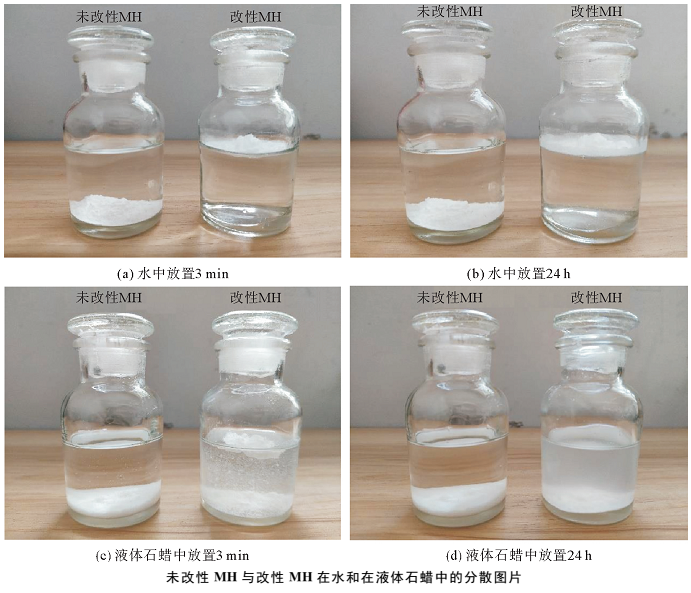

　　2）沉降時間、吸油率和懸濁液黏度等測試表明，改性氫氧化鎂粉體在有機溶劑中的分散性與相容性比未改性氫氧化鎂粉體好。
　　

　　
　　3）鋁酸酯偶聯劑改性氫氧化鎂粉體的最佳用量為其質量分數的4%，當鋁酸酯偶聯劑的添加量大于4%時，氫氧化鎂粉體的改性效果并沒有變好，不能顯著提高氫氧化鎂粉體在有機溶劑中的分散性與相容性。
　　
　　資料來源：《王晨,李芮地,南婷婷,等.氫氧化鎂的鋁酸酯偶聯劑表面改性[J].青島科技大學學報(自然科學版),2021,42(03):54-61》，由【粉體技術網】編輯整理，轉載請注明出處！
