硬脂酸（鹽）是碳酸鈣最常用的表面改性劑，主要由親油基、親水基兩部分組成，親水基可與碳酸鈣表面發(fā)生物理、化學(xué)作用，吸附于顆粒表面，從而改善碳酸鈣在塑料、橡膠、膠粘劑等高聚物基復合材料中的相容性分散性。
　　
　　1、硬脂酸（鹽）改性碳酸鈣工藝與設備
　　
　　硬脂酸（鹽）改性碳酸鈣可以采用干法，也可以采用濕法。一般濕法工藝要使用硬脂酸鹽，如硬脂酸鈉。
　　
　?。?）硬脂酸干法改性碳酸鈣
　　其工藝一般是先將碳酸鈣進(jìn)行干燥，除去水分（如果碳酸鈣的水分含量小于1%可以不進(jìn)行干燥），然后加入計量配置好的硬脂酸在表面改性機中完成碳酸鈣粉體的表面改性。
　　

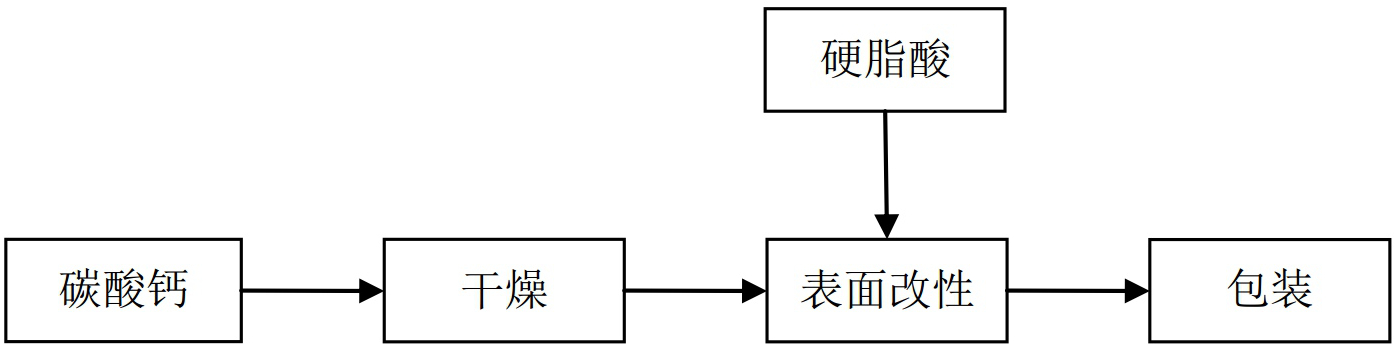

用硬脂酸干法處理碳酸鈣工藝流程


　　采用連續式粉體表面設備時(shí)，物料和表面改性劑是連續同步給入的，硬脂酸可以直接以固體粉狀添加，用量依粉體的粒度大小或比表面積而定，一般為碳酸鈣質(zhì)量的0.8%-1.2%。
　　
　　在高速混合機、臥式槳葉混合機及其他可控溫混合機中進(jìn)行表面包覆改性時(shí)，一般為間歇操作，首先將計量和配制好的物料和硬脂酸一并加入改性機中，攪拌混合15-60min即可出料包裝，硬脂酸的用量為碳酸鈣質(zhì)量的0.8%-1.5%左右，反應溫度控制在100℃左右。
　　
　　為了使硬脂酸更好地分散和均勻地與碳酸鈣粒子作用，也可以預先將硬脂酸用溶劑（如無(wú)水乙醇）稀釋。改性時(shí)也可適量加入其他助劑?！　　?br />

　?。?）硬脂酸濕法改性碳酸鈣與設備
　　濕法改性是在水溶液中對碳酸鈣進(jìn)行表面改性處理。一般工藝過(guò)程是先將硬脂酸皂化，然后加入碳酸鈣漿料中，經(jīng)過(guò)一定時(shí)間的反應后，進(jìn)行過(guò)濾和干燥。碳酸鈣在液相中的分散比在氣相中的分散較為容易。
　　

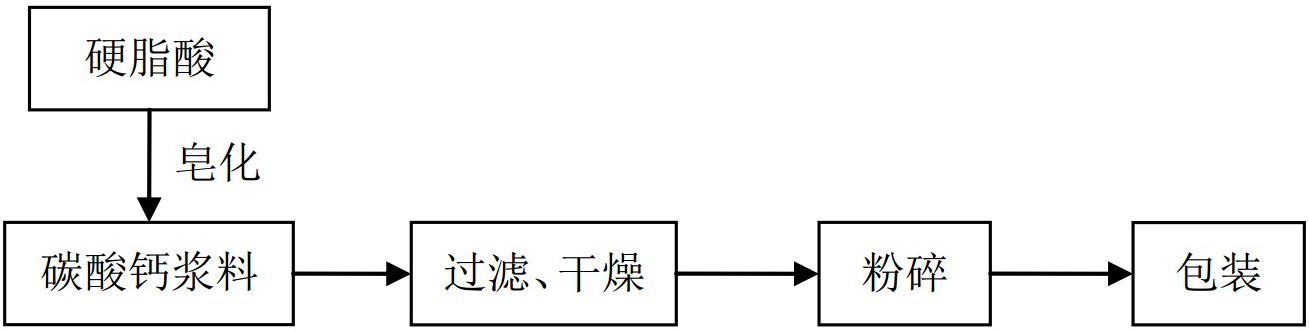

用硬脂酸濕法處理碳酸鈣工藝流程

　　
　　另外，通過(guò)加入分散劑，使其分散效果更好，因此，在液相中碳酸鈣顆粒與表面改性劑分子的作用更均勻。當碳酸鈣顆粒吸附了硬脂酸鹽后，表面能降低，即使經(jīng)壓濾、干燥后形成二次粒子，其團聚結合力減弱，不會(huì )形成硬團聚，用較小的剪切力即可將其重新分散。
　　濕法表面改性設備一般較為簡(jiǎn)單，多為帶攪拌器的容器及靜態(tài)混合器，強烈攪拌可提高改性活化效率，縮短反應時(shí)間，但對設備的性能要求較高。
　　雖然常溫下也可進(jìn)行濕法表面改性，但反應時(shí)間長(cháng)，因此，一般都要加溫進(jìn)行表面改性，改性溫度一般為50-100℃左右。
　　濕法表面改性常用于輕質(zhì)碳酸鈣及濕法研磨的超細重質(zhì)碳酸鈣的表面改性。
　　
　　2、硬脂酸（鹽）改性碳酸鈣適用范圍
　　用脂肪酸（鹽）改性處理后的活性碳酸鈣主要應用于填充聚氯乙烯塑料、電纜材料、膠粘劑、油墨、涂料等。
