在粘膠劑、密封膠中，納米碳酸鈣屬于結構和增強型填充劑，極大地提高了膠的粘合性、拉伸強度、模量和硬度。納米碳酸鈣作為硅酮密封膠的填充劑、增強劑，可以大大地降低制品的成本，改善制品的加工性能，極大地提髙膠的拉伸強度、撕裂強度等力學性能，通過對納米碳酸鈣晶型、粒徑及表面處理的控制，從而使制品獲得優良的觸變性能和抗流掛性能。
納米碳酸鈣作為填充劑在密封膠中的作用主要體現在3個方面：
-
一是填充劑與膠體的摻合作用；
-
二是填充劑對觸變性能的影響；
-
三是對密封膠的增強作用。
（1）晶型
納米碳酸鈣的晶型應與硅酮密封膠的生產配方、制品的加工技術及設備條件相適應，一般地講，立方體、菱形六面體、立方體部分呈鏈鎖狀晶型的適應性比較廣泛。
（2）粒徑
以60~100nm為宜。粒徑太大，膠的觸變性能差，易流掛，同時會影響制品的力學性能，粒徑太細，分散難度大，捏合時間長，分散不好時容易引起膠的表面粗糙。
（3）水分
作為密封膠填充劑，納米碳酸鈣的水分含量越低越好，一般要求小于0.5%。水分太髙，加工過程中真空密煉時間長，動力消耗大，同時影響膠的后續工序質量；水分還可能使配方中的某些成分水解而產生無機顆粒，從而影響填料在膠中的摻合或產生顆粒等。
（4）pH值
pH值越低越好，碳酸鈣返堿是輕鈣生產中較常見的現象，存在的堿會與膠料中的酸性成分生成水，水很容易使硅氧烷水解產生無機顆粒，由此在膠料中形成密布的微小顆粒，并導致膠體穩定性下降，出現凝膠現象，從而影響制品的表面性能。
（5）表面處理
納米碳酸鈣改性效果的好壞將影響其顆粒對膠體的摻合作用，影響膠體的觸變性，改性效果好將使納米碳酸鈣在聚合物中具有良好的親和性，同時，也使應用納米碳酸鈣作填充劑的密封膠具有觸變性能。
（6）吸油值
吸油值是密封膠專用碳酸鈣的一項非常重要的指標，是影響碳酸鈣在膠中浸潤性的因素。配膠后可發現，碳酸鈣吸油值較高時膠的觸變性和各種力學性能均比較理想，但膠的粘性大，不易調整。
（7）比表面積
膠粘劑和密封膠中對納米碳酸鈣的比表面積以20-25m2/g為最佳，可以獲得最理想的抗坍落度和可擠壓性。當比表面積過大時，密封膠的可擠壓性顯得較差，抗拉力性隨著比表面積的增加而增大，但分散性能卻下降，因此，納米碳酸鈣應用于膠粘劑和密封膠中時，追求比較適中的比表面積。
（8）篩余物
篩余物應小于0.15%（45μm篩）。篩余物過高是制品產生表面顆粒的主要原因。

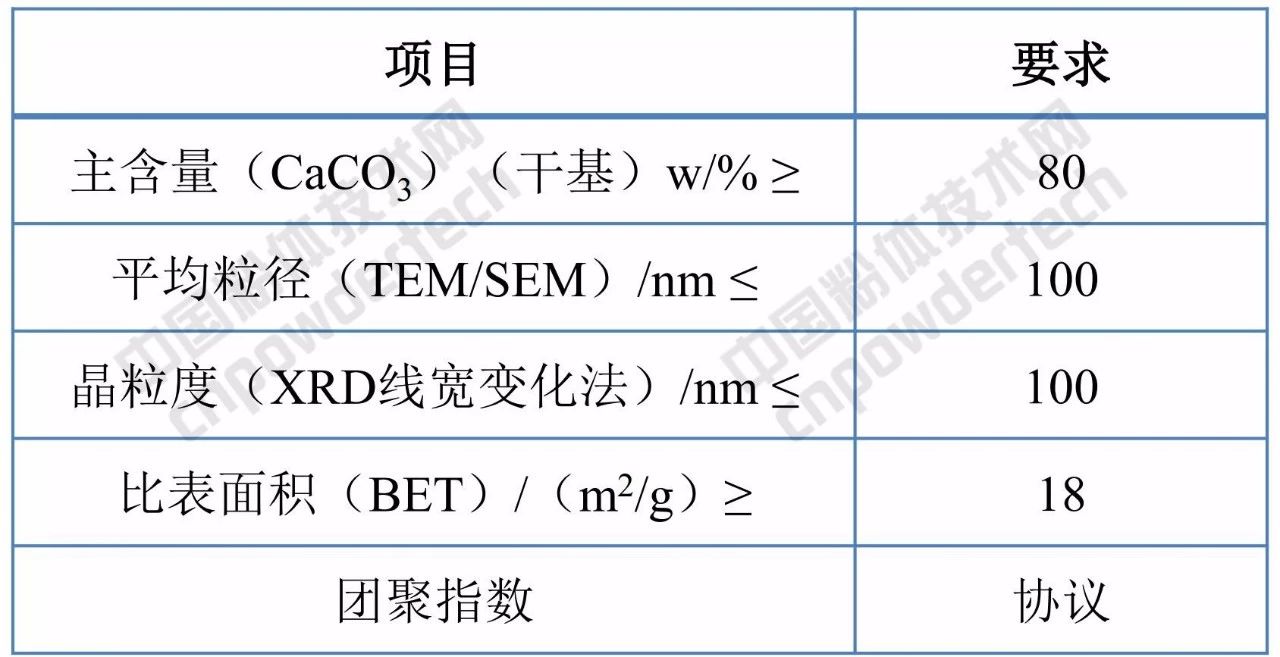

▼納米碳酸鈣指標要求

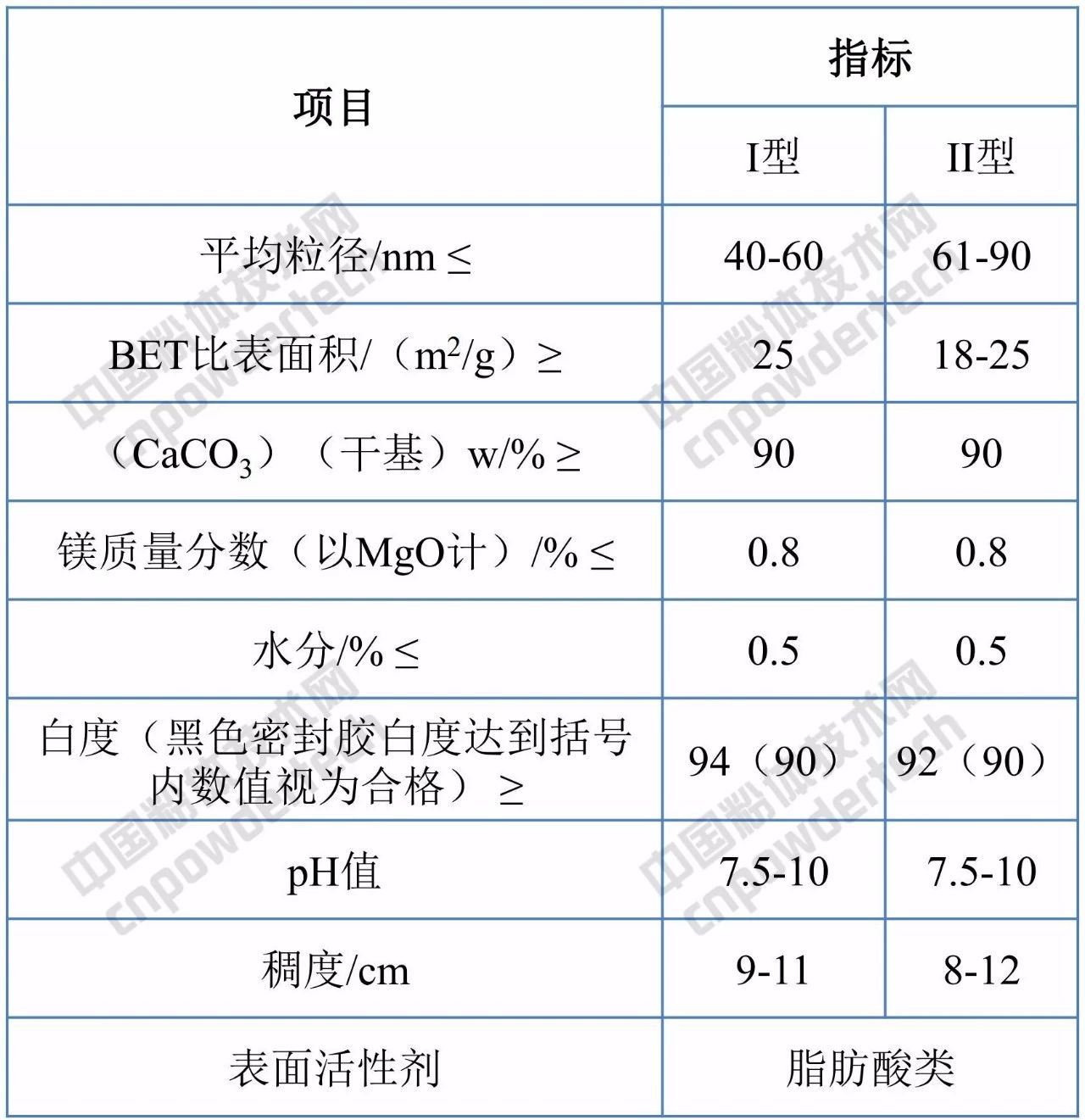

▼粘膠劑、密封膠工業用納米碳酸鈣技術指標要求
以“政府引領，創新驅動，加快非金屬礦產業轉型升級”為主題的2018年中國非金屬礦產業高峰論壇，今年將重點關注行業關切的問題，大力整合國家相關部門、產業集聚區、行業協會、研究機構、優質企業等各方資源，共商我國非金屬礦資源綜合利用發展大計！大會將于2018年8月9-11日在江蘇盱眙隆重召開，會議咨詢：18701083278，會議投稿：fentijs@163.com。
2018年中國非金屬礦產業高峰論壇碳酸鈣相關技術和市場交流研討內容：
-
汽車后市場產品及其對碳酸鈣產品的需求
-
汽車輕量化發展對碳酸鈣的技術要求及其需求
-
非金屬礦物材料在環境治理中的應用技術及工程實踐
-
混凝土用高性能摻合料的性能要求及其應用
-
碳酸鈣在功能涂料中的應用
-
碳酸鈣在特種紙中的應用及其技術要求
-
家電用塑料材料領域的碳酸鈣需求及技術要求
-
碳酸鈣生產線高效除塵技術及其應用
-
持續增加中...
部分來源：納米碳酸鈣的應用技術，作者：顏鑫、王佩良
編輯整理：粉體技術網
更多精彩！歡迎掃描下方二維碼關注中國粉體技術網官方微信（粉體技術網）
|
