2018年11月13日，美國商務部（DOC）對進口自中國的石英臺面產品（Quartz Surface Products）做出反傾銷初裁。

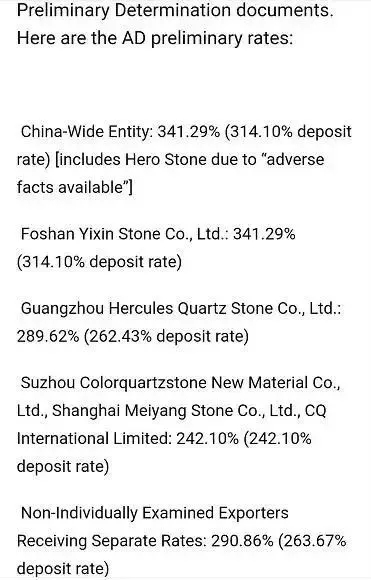

初步裁定：

　　強制應訴企業Foshan Yixin Stone Co. Ltd.（新意新）傾銷幅度為341.29 %，去掉應抵消的反補貼稅率后的反傾銷臨時押金率為314.10%；
　　強制應訴企業CQ International Limited（美陽石業）傾銷幅度為242.10%，反傾銷臨時押金率也為242.10%；
　　強制應訴企業Guangzhou Hercules Quartz Stone Co., Ltd.（海格麗斯）傾銷幅度為289.62%，去掉應抵消的反補貼稅率后的反傾銷臨時押金率為262.43%；
　　其他獲得單獨稅率的中國生產商/出口商傾銷幅度為290.86% 去掉應抵消的反補貼稅率后的反傾銷臨時押金率為263.67%；
　　未獲得單獨稅率的中國生產商/出口商傾銷幅度為341.29 %，去掉應抵消的反補貼稅率后的反傾銷臨時押金率為314.10%。


　　美國是中國石材出口第一大國，石英石屬于人造石，這次美國針對中國石英石臺（貼面）面板出口的反傾銷反補貼調查，再加上貿易戰的持續升級，意味著我們國內的石英石生產企業將面臨著巨大的出口危機，同時對國內板材砂市場亦有相當大的影響。

關于人造石英石及石英砂

1、什么是人造石英石？

　　人造石英石是由骨料90%以上的天然石英和10%左右的色料、樹脂和其它調節粘接、固化等的添加劑組成。 首先用專用的攪拌機攪拌物料（包括樹脂和石英砂等），然后將物料布到模具里，再送入壓機壓制成型，再將板材送入固化爐里固化，最后是后續加工（包括翻板、定厚、拋光、切割等）。

人造石英石配方：

5-100目石英砂：60-63%
320-2500目石英粉：28-32%
不飽和樹脂：7-9%
色料及偶聯劑：0.4-0.6%
紫外線吸收劑：（樹脂量）0.5-1%
分解劑：（樹脂量）0.5-1%
固化劑：（樹脂量）0.8-1%

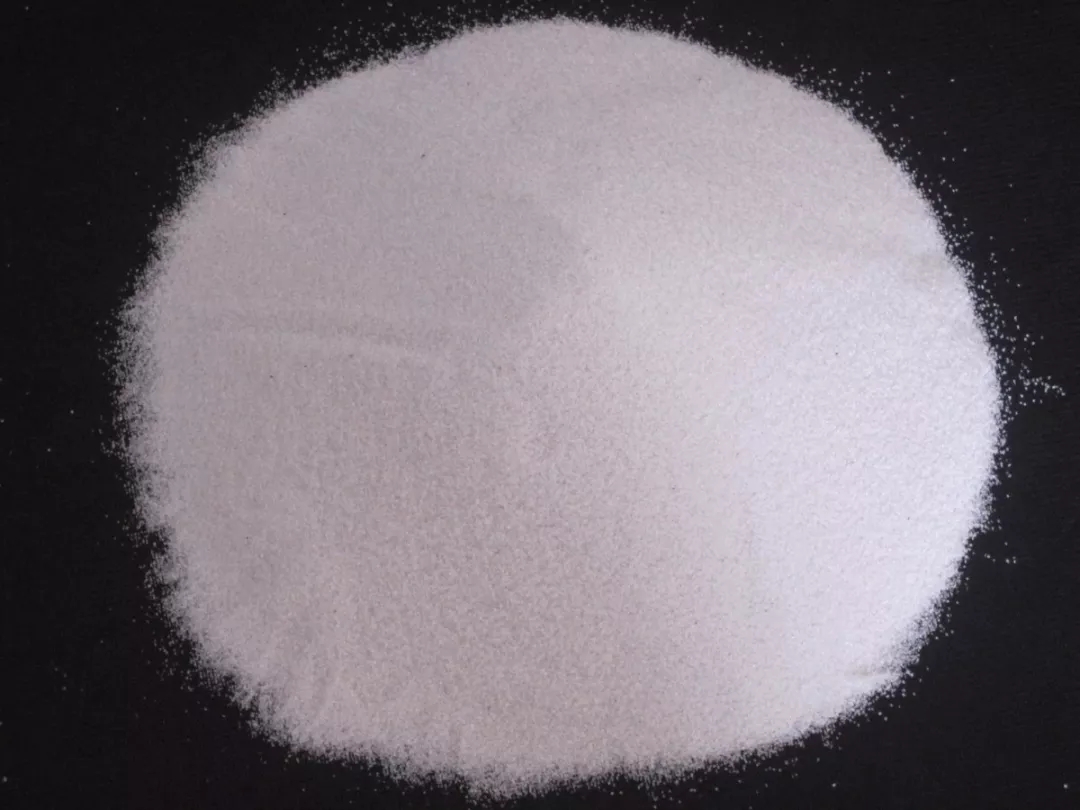

2、人造石英石用石英砂質量指標要求

（1）外觀


　　顏色統一，無雜色、無雜物。一般要求雜色顆粒在2%以下。就是說一百個顆粒里面有異色的顆粒不能超過2個。特別是在產品中鮮艷類顆粒和黑色顆粒。
　　色澤一致，當產品是奶白色的顆粒，要求全部是奶白色顆粒；是半透明的顆粒就要要求是半透明顆粒。原礦出現兩種以上的礦類時候要進行分類再進行加工。
　　表面清潔度好，無粉塵、顆粒表面干凈。顆粒中的粉塵一是雜質，二是純度不高的石英，三石英顆粒顏色為乳白色或無色半透明狀，油脂光澤。粉塵遮蓋顆粒，會呈灰蒙蒙一層。做出板材后體現不了石英顆粒的透明立體感覺。

檢查石英砂產品顆粒三部曲：

一是用密封袋裝少許樣品，在密封袋來回抖動數次，密封袋仍為透明。
二是用手伸向一定量樣品，手上不沾任何粉塵。
三是取透明的塑料杯。把樣品放進塑料杯，同時倒入相應的水攪拌后看水是否渾濁。

（2）形貌

　　要求顆粒狀，顆粒越是呈球狀。比表面積越小。比表面積越小，吸油值就越小，用的樹脂就越少。非顆粒狀石英砂在混合攪拌時阻力越大。

（3）粒度組成

　　粗顆粒是做骨料，相當于混凝土的石子和鋼筋作用；起到裝飾修飾美觀效果。細粉是填充和加固作用，類似于混凝土中的細沙；使板材密度更高，致密性更好來達到防污效果。各目數根據需求進行相應的搭配，力求板材的顆粒晶體美觀度達到或超過天然板材。

（4）白度

　　白度是人造石英石用石英砂粉的一個重要指標，尤其是石英粉的白度有嚴格的要求和規定。石英粉的白度必須大于90度。當石英粉白度大于90的時候，石英粉和樹脂混合時候不會發黑。白度大于90度時，和樹脂混合后發生變色發黑，要檢查發黑的原因。
　　石英砂對白度沒有嚴格的要求，規定了顏色一致。

（5）水分與包裝

　　要求水分在0.5%以下。包裝具有防潮效果，盡量避免使用閥口袋包裝。

3、人造石英石用石英砂原料

（1）脈礦石英

　　脈石英是由地下巖漿分泌出來的SiO2的熱水溶液填充沉淀在巖石裂縫中形成的。外觀呈乳白色、白色，致密堅硬。石英為顯晶質，結晶顆粒粗大，在2mm以上?；瘜W成分很純，SiO2含量達99%以上，雜質成分很小，有的夾有紅色或黃褐色水銹。石英脈礦體多呈脈狀、雞窩狀、透鏡狀，有的是分叉，長數米至數百米，厚數十厘米至數十米。

（2）砂（巖）礦石英

　　一般為共生礦床，石英以顆粒狀態伴生其他礦物上，如高嶺土中的尾礦是石英等。各個高嶺土礦山都有大量的石英砂。顆粒從5目到100目不等，提純后的石英砂含SiO2都在97%以上，部分高達99.5%以上。透明的砂礦做出來的砂比脈礦做出來的砂透明度更好，形貌更趨于顆粒狀球體。吸油值比脈礦產品更低。

（3）風化（粉）石英

　　風化石英是天然石英經過千百萬年風化后形成，其原結晶形態發生轉化，變成細小的晶粒，部分轉變為非晶體，主要成分仍為二氧化硅（SiO2），也含有少量氧化鋁（Al2O3）。粉石英的顆粒細，做出的板材更細膩。光潔度更好，防污效果更佳。其結晶形態為非晶體，接近于白炭黑二氧化硅的性質。

（4）其他硅質材料

　　鵝卵石是最常見的石英礦，鵝卵石，是開采黃砂的附產品，因為狀似鵝卵而得名。主要化學成分是二氧化硅，其次是少量的氧化鐵和微量的錳、銅、鋁、鎂等元素及化合物。它們本身具有不同的色素，如赤紅者為鐵，藍者為銅，紫者為錳，黃色半透明為二氧化硅膠體石髓，翡翠色含綠色礦物等等；由于這些色素離子溶入二氧化硅熱液中的種類和含量不同，因而呈現出濃淡、深淺變化萬千的色彩，使鵝卵石呈現出黑、白、黃、紅、墨綠、青灰等色系。

部分資料來源：天下石
編輯整理：粉體技術網


2018年第四期礦物精細加工與應用技術高級研修班
 12月2日-4日 廣州

培訓大綱：
1、非金屬礦粉體精細加工技術
2、非金屬礦粉體表面改性技術
3、非金屬礦粉體在涂料中的應用技術
4、非金屬礦粉體如何打開涂料行業市場
5、專題技術沙龍
6、聯誼晚宴


報名咨詢和交流：18701083278（微信同號）




更多精彩！歡迎掃描下方二維碼關注中國粉體技術網官方微信（粉體技術網）
