近日，中科院王奇等人在高性能雜原子摻雜石墨烯基納米結構的規?；苽浼捌湓谌嵝匀虘B(tài)超級電容器應用方面取得新進(jìn)展。
為滿(mǎn)足人們對柔性可穿戴電子產(chǎn)品日益增長(cháng)的需求，迫切需要發(fā)展柔性全固態(tài)功率源或能量?jì)Υ嫜b置。要想實(shí)現這一目的，關(guān)鍵在于設計開(kāi)發(fā)出兼具優(yōu)異儲能和機械性質(zhì)的電極材料。雜原子摻雜石墨烯以及2D層狀金屬硫化物（LMCs）納米結構的出現，為高性能電極材料的設計帶來(lái)了新的契機，但其儲能性能（能量密度、循環(huán)穩定性等）尚需進(jìn)一步提高。能否將上述兩類(lèi)材料有效“聯(lián)姻”或耦合，從而發(fā)展出高性能的電極材料，至今仍是材料科學(xué)和化學(xué)領(lǐng)域極具挑戰性的課題。
針對上述問(wèn)題，王奇等課題組開(kāi)展了合作研究，利用可控熱轉換油胺包裹的SnS2-SnS混相納米盤(pán)前驅物的策略，巧妙地將有機分子的碳化、摻雜、相轉換和自組裝等重要的物理化學(xué)過(guò)程集成于一體，首次成功實(shí)現了硫摻雜石墨烯（S-G）和SnS雜化納米片的原位合成與組裝，得到了新穎的3D多孔SnS/S-G 雜化納米建筑（HNAs）。
圖1 3D摻雜石墨烯基雜化納米材料制備示意圖及其結構表征
相比傳統合成策略，該方法具有簡(jiǎn)單高效、重現性好、可規?；苽涞葍?yōu)點(diǎn)，為延伸和拓展摻雜石墨烯材料在清潔能源、光電和傳感等重要技術(shù)領(lǐng)域的應用奠定了基礎。在三電極體系中以KOH溶液作為電解液，所得3D石墨烯復合材料質(zhì)量比電容高達642 F g-1 （電流密度為1 A g-1），遠高于近來(lái)報道的石墨烯復合物和其他電活性材料（如體相和納米級的SnS及其復合物、G-Mn3O4納米棒、G-CoS2、2D CoS1.07/N- C納米雜化體等）。

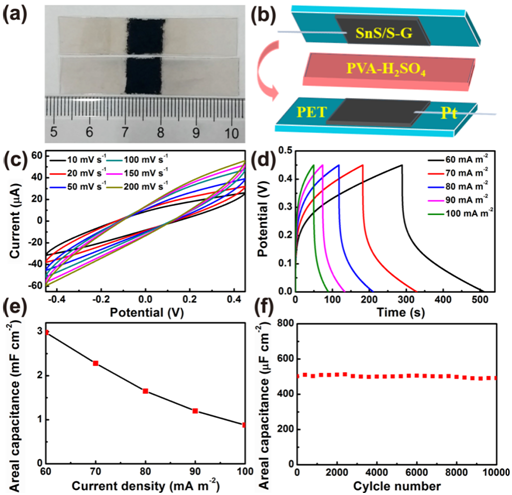

圖2 3D摻雜石墨烯基柔性全固態(tài)超級電容器的構建及性能測試
隨后，進(jìn)一步研制出了柔性全固態(tài)超級電容器器件ASSSCs（如圖2所示），展現出優(yōu)異的電化學(xué)儲能性能：面積比電容高達2.98 mF cm-2、優(yōu)異的長(cháng)程循環(huán)穩定性（99% for 10000 cycles）、優(yōu)秀的柔性和機械穩定性（可反復折疊或彎折1000次以上而性能不變），優(yōu)于報道的石墨烯、2D SnSe2和SnSe以及3D GeSe2納米結構基柔性ASSSCs。
這研究提出了原位集成和組裝2D納米結構單元來(lái)構建3D多孔雜化納米建筑或骨架材料的新策略，且具備規?；苽涞那熬?，為今后理性設計高性能的雜化電極材料，發(fā)展柔性功率源或能量?jì)Υ嫜b置鋪墊了道路。此外，通過(guò)優(yōu)化設計和組合，還有望延伸出其它類(lèi)型的多功能3D多孔骨架材料。
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
