重質(zhì)碳酸鈣的超細粉碎主要分為干法和濕法兩種。干法工藝一般用于生產(chǎn)d97≥3-5μm的產(chǎn)品，濕法工藝一般用生產(chǎn)d97≤3-5μm的產(chǎn)品。
1、重質(zhì)碳酸鈣干法超細粉碎工藝

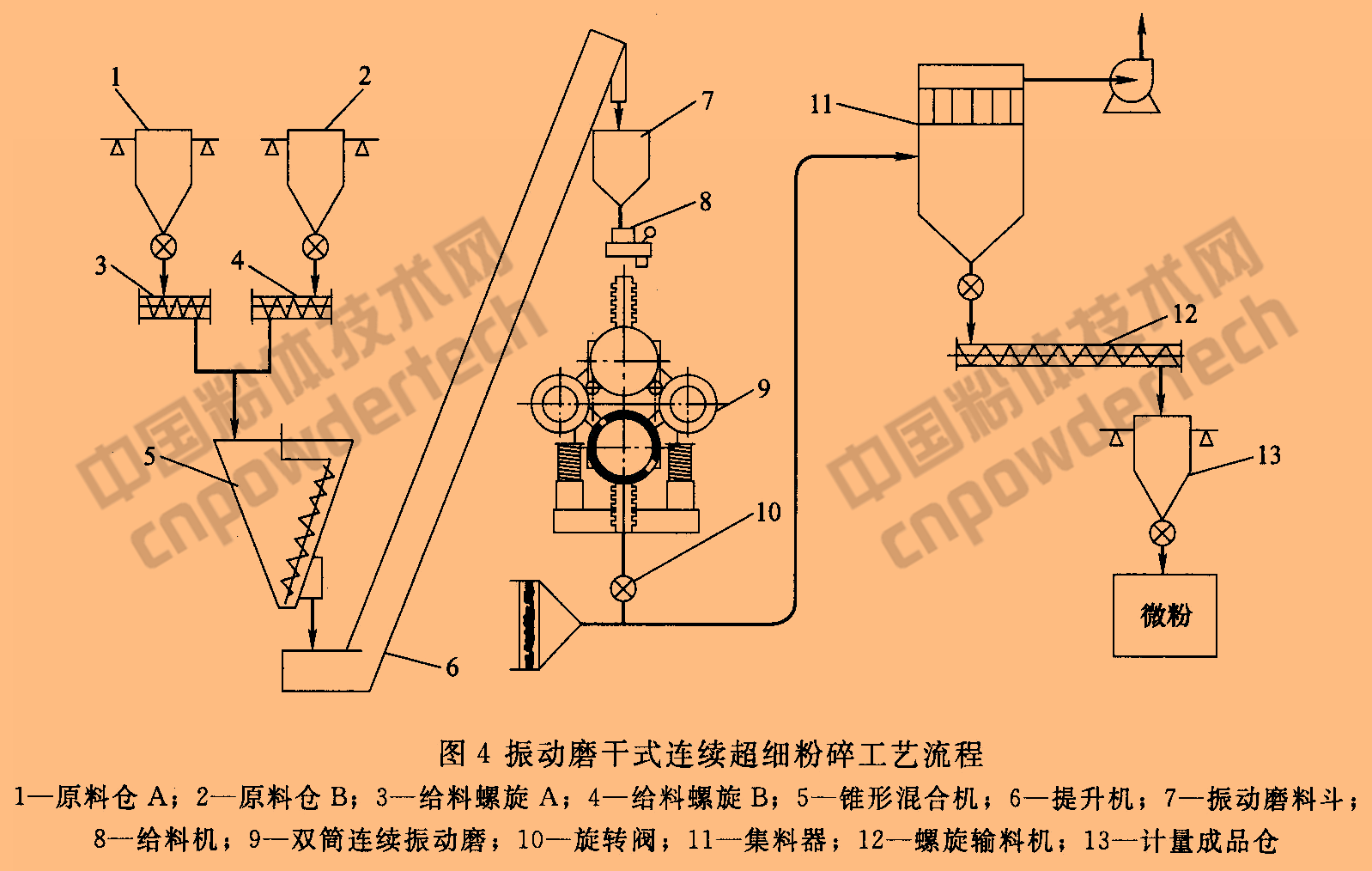

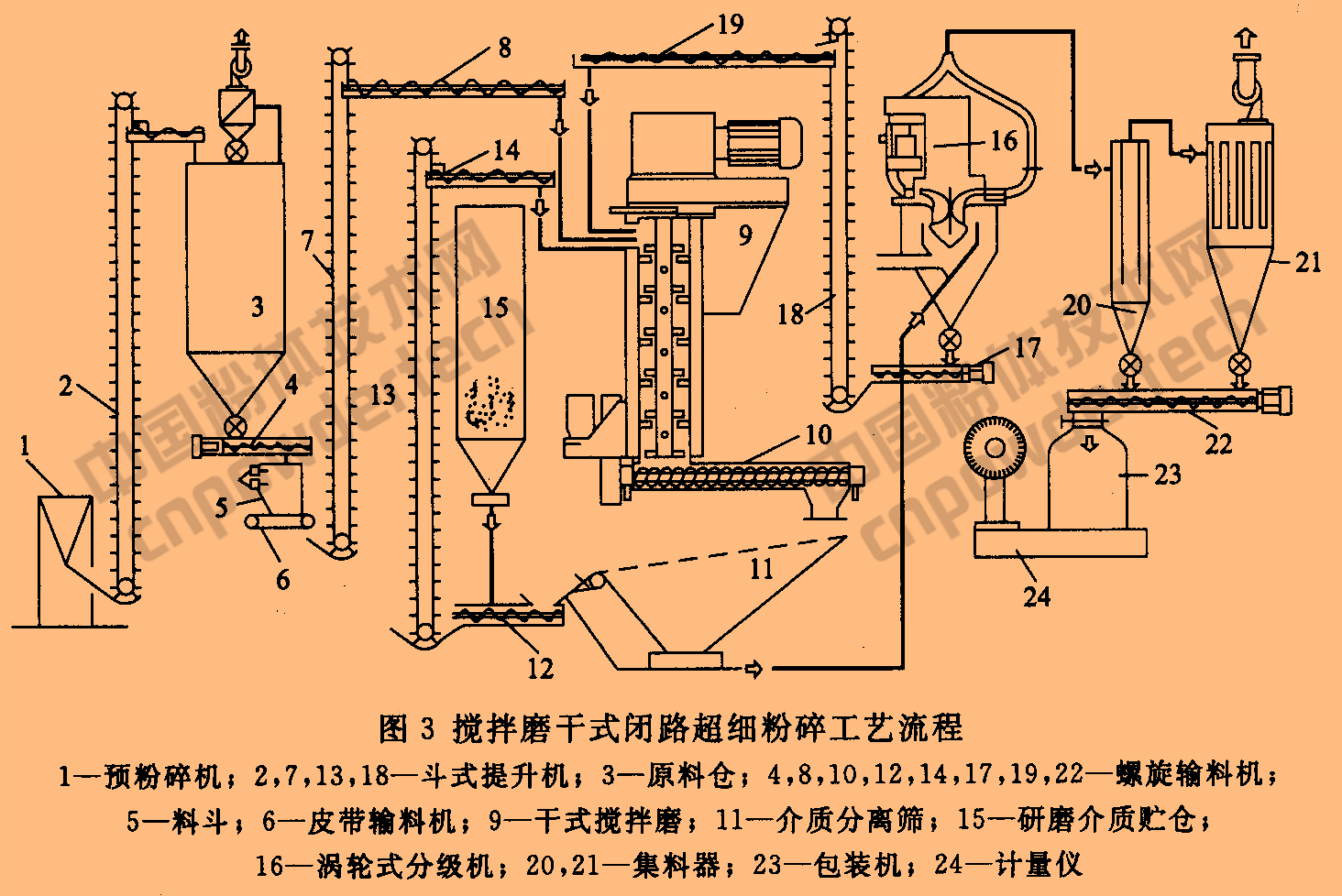

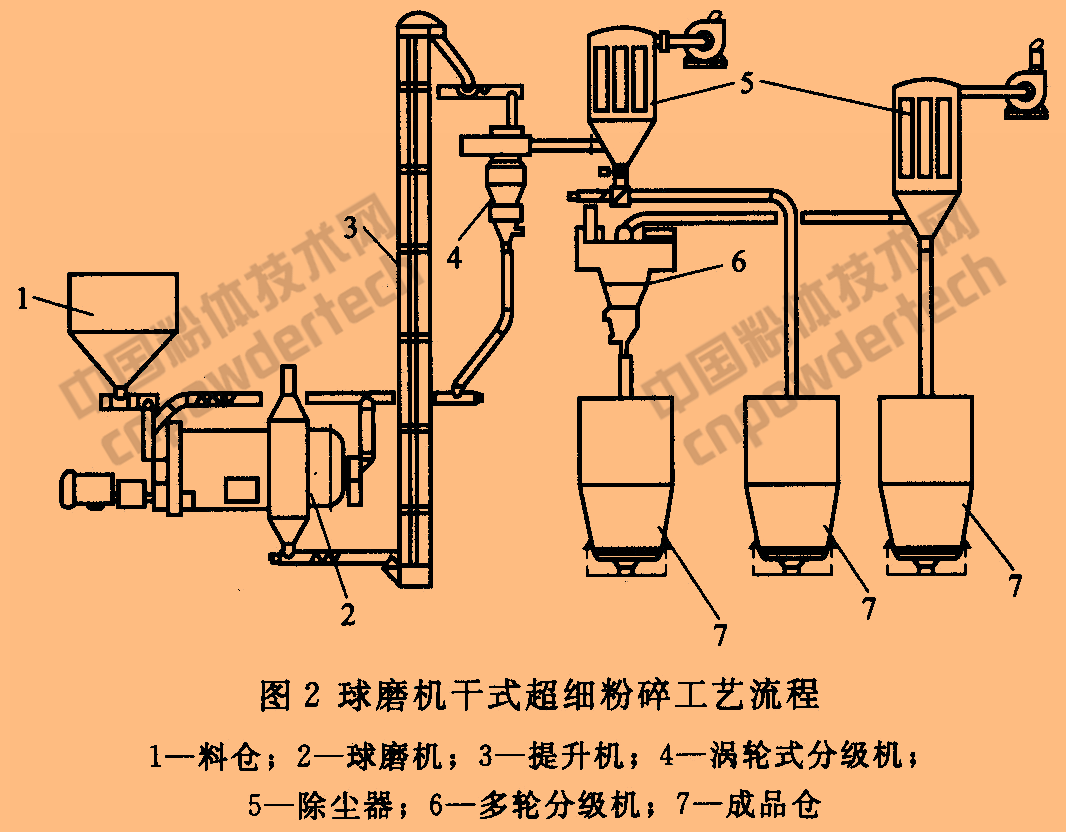

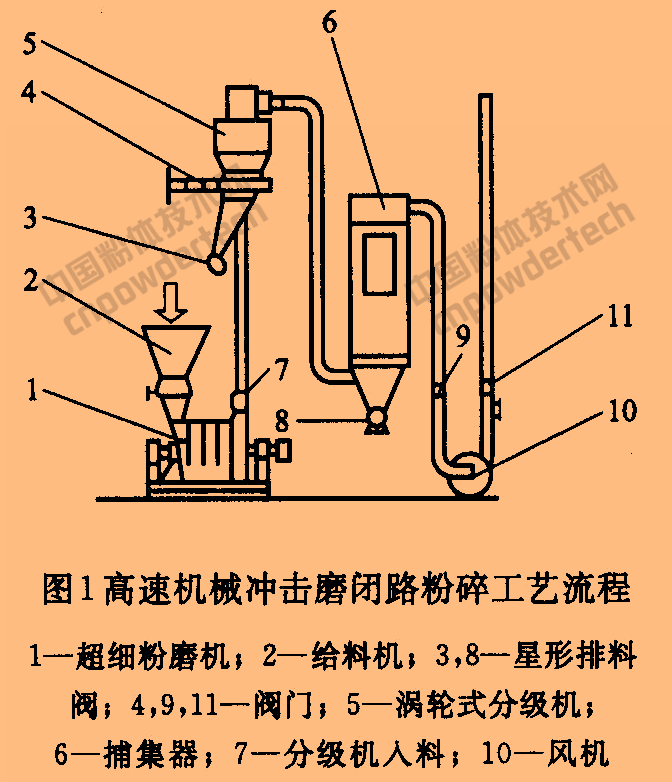

工業(yè)上采用的干法超細粉碎設備主要包括高速機械沖擊磨機、旋轉筒式球磨機、攪拌球磨機、振動(dòng)球磨機、輥磨機、分級研磨機等。除具有自行分級功能的超細磨以外，為確保產(chǎn)品細度和粒度分布的要求，在實(shí)際生產(chǎn)線(xiàn)上一般均配置精細分級設備，配置方式有內置式和外置式兩種，內置式均為內閉路生產(chǎn)方式，外置式可以有開(kāi)路和閉路兩種生產(chǎn)方式，開(kāi)路式通過(guò)分級機分級后生產(chǎn)兩種不同細度的產(chǎn)品，閉路式只生產(chǎn)一種超細粉體。
干法生產(chǎn)線(xiàn)常配的分級機是離心或渦輪式空氣或氣流分級機，如MS、MSS、ATP、LHB、QF等機型。
2、重質(zhì)碳酸鈣濕式超細粉碎工藝
濕式超細粉碎設備主要是濕式攪拌球磨機或研磨剝片機、砂磨機、螺旋攪拌磨或塔磨機等。主要生產(chǎn)造紙涂料或顏料級產(chǎn)品和高檔涂料的填料及顏料。

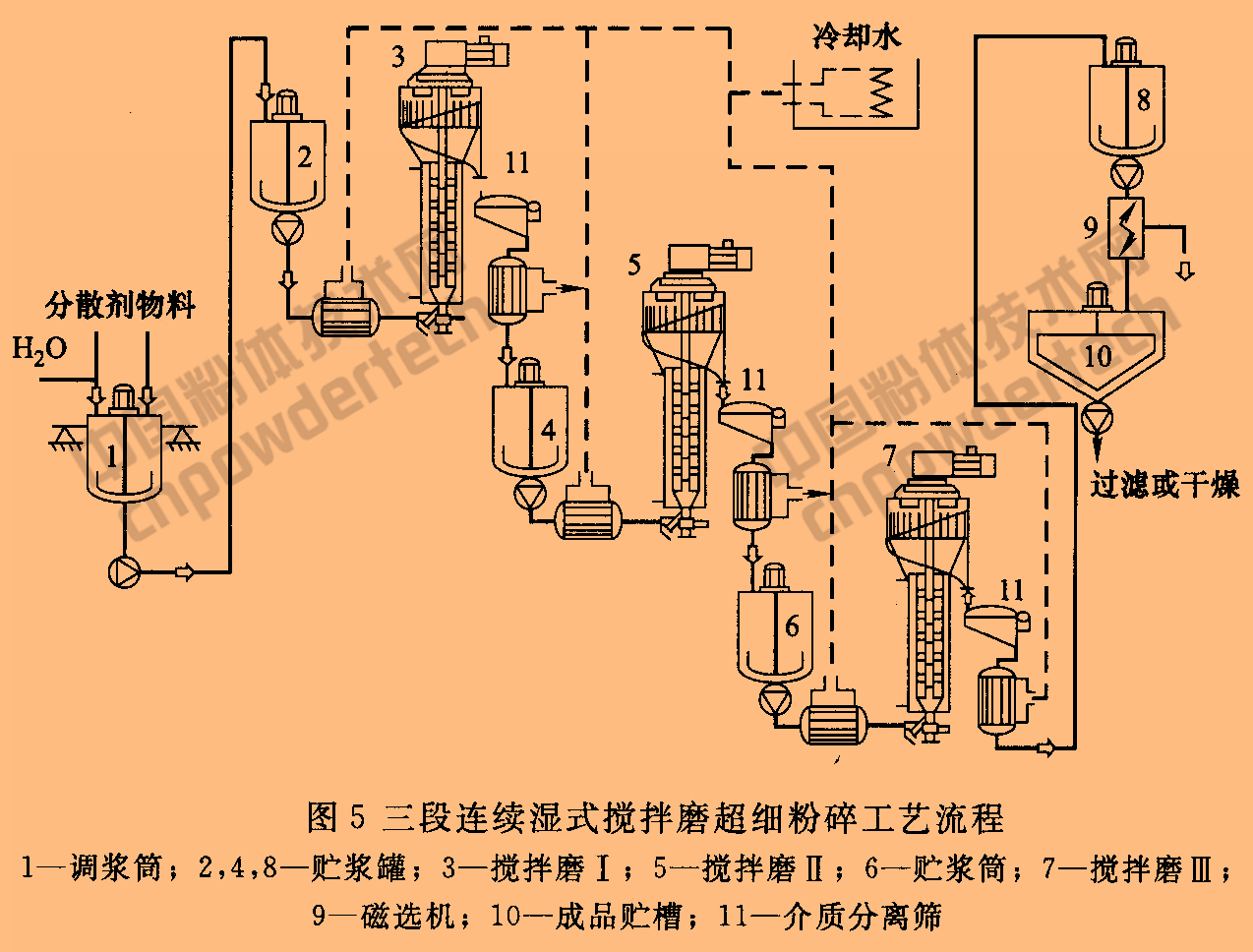

圖5是較典型的三段連續式攪拌磨超細粉碎工藝流程，主要由三級濕式攪拌磨或研磨剝片機及相應的貯罐和泵組成。原料經(jīng)調漿筒1添加水和分散劑調成一定濃度或固液比的漿料后給入貯漿罐2，通過(guò)貯漿罐2泵入攪拌磨I 3中進(jìn)行研磨。經(jīng)攪拌磨工研磨后的料漿分離研磨介質(zhì)后給入貯漿罐4，通過(guò)貯漿罐4泵入攪拌磨II 5中進(jìn)行第二次（段）研磨；經(jīng)第二次研磨后的料漿經(jīng)分離研磨介質(zhì)后進(jìn)入貯漿筒6，然后泵入攪拌磨III 7中進(jìn)行第三次（段）研磨；經(jīng)第三次研磨后的料漿進(jìn)入貯漿罐8，并用磁選機除去鐵質(zhì)污染及含鐵雜質(zhì)。如果該生產(chǎn)線(xiàn)建在靠近用戶(hù)或離用戶(hù)較近的地點(diǎn)，可直接用管道或料罐送給用戶(hù)。如果較遠，則將料漿進(jìn)行脫水，然后進(jìn)行打散和包裝。

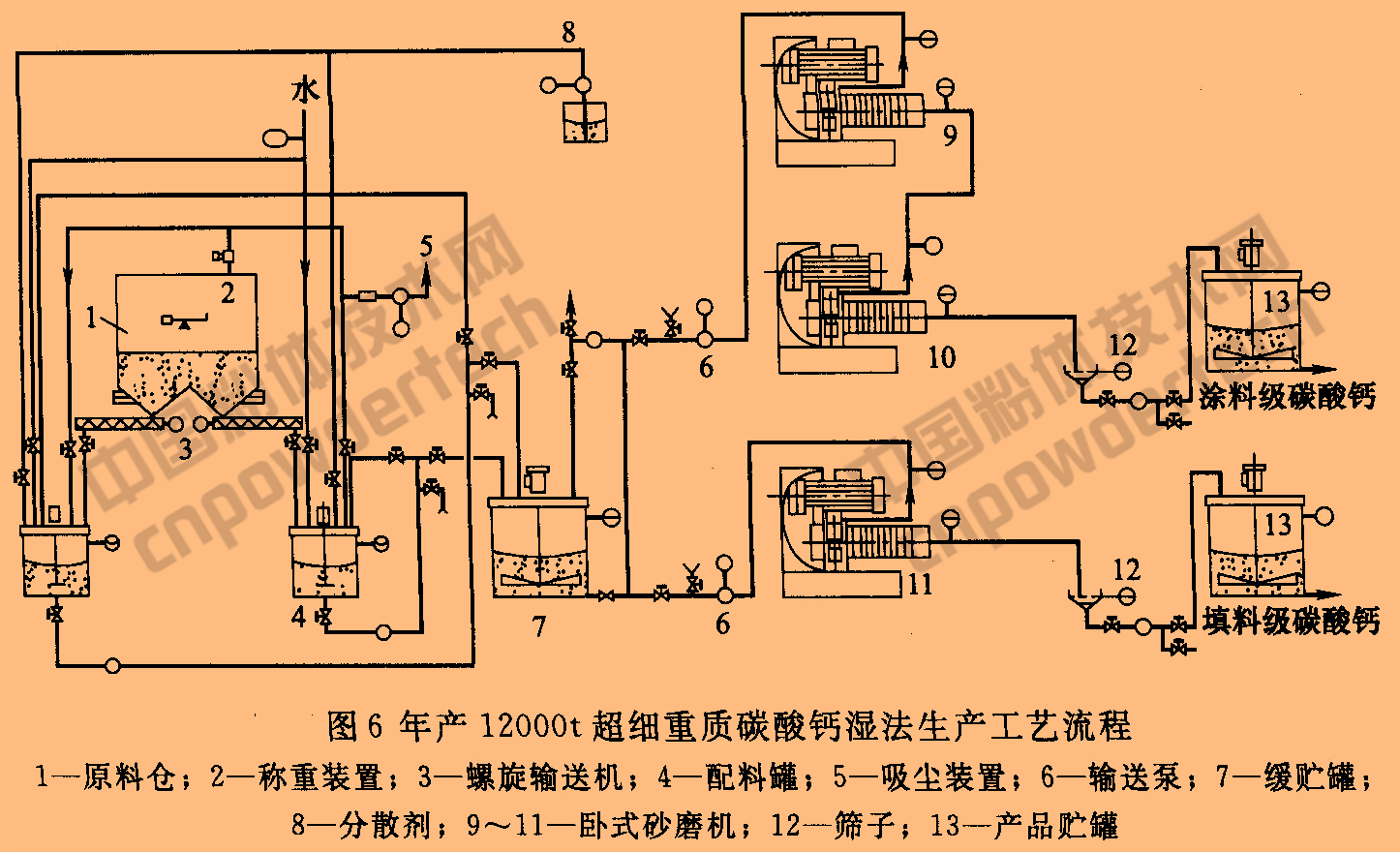

圖6為我國某廠(chǎng)年產(chǎn)12000噸造紙涂料和填料級超細重質(zhì)碳酸鈣工藝流程圖，主要由配料、中間緩貯、臥式砂磨機、分離篩等部分組成。其中砂磨機的筒體容積1000L。給料粒度為d97≤45μm（或全部小于70μm）。產(chǎn)品細度為：涂料級d90≤2μm；填料級d97≤4μm（d60≤2μm）。研磨介質(zhì)尺寸為：I級研磨1.0-1.6mm；II級研磨0.8-1.2mm。
來(lái)源：非金屬礦加工與應用，作者：鄭水林
編輯整理：中國粉體技術(shù)網(wǎng)（未經(jīng)授權，禁止轉載）
想要聽(tīng)中國礦業(yè)大學(xué)（北京）鄭水林教授分享礦物粉體表面改性方法、工藝及設備等精彩內容：
礦物粉體表面改性的應用需求
礦物粉體表面改性方法種類(lèi)
礦物粉體表面改性的主要試劑及其功能特點(diǎn)
礦物粉體表面改性的主要裝備選擇及注意事項
案例解析
那就快來(lái)報名參加“2018第三屆礦物精細加工技術(shù)高級研修班”
時(shí)間：2018.01.20-22日（周六、周日、周一）
地點(diǎn)：中國地質(zhì)大學(xué)（北京）
咨詢(xún)：18701083278（掃描下方二維碼添加）
主講老師：
-
中國礦業(yè)大學(xué)（北京），鄭水林教授
-
中國地質(zhì)大學(xué)（北京），丁浩教授
-
中國建筑材料科學(xué)研究總院，王玉芬教授
-
中國地質(zhì)大學(xué)（北京），張澤朋教授
-
中國地質(zhì)大學(xué)（北京），杜高翔副教授
課程內部：包括礦物精選提純、超細粉碎、表面改性、顆粒復合、綜合利用等精深加工，涉及石英/碳酸鈣/高嶺土/膨潤土/長(cháng)石/滑石/云母/硅灰石/重晶石……
|
