云母鈦珠光顏料是一種主要含有SiO2和TiO2的新型無機珠光顏料，具有良好的化學穩定性、耐候性、光學性、無毒性和高裝飾性等特點，主要應用于涂料工業、塑料工業、化妝品工業及建材工業等領域。
1、云母鈦珠光顏料改性的必要性
由于云母鈦珠光顏料是無機顏料，其表面容易帶羥基而呈現出良好的親水特性，當作為顏料添加到有機相溶劑（如溶齊U涂料、橡膠、塑料或化妝品中）時，因與有機相的界面性質不同及相容性差，導致云母鈦珠光顏料容易出現團聚和分散不均勻等缺點。而添加到粉末涂料中時，則容易出現上粉率低和不同電壓下靜電噴涂分離嚴重的問題。
通過對云母鈦珠光顏料粉體進行表面改性來改善其在有機相溶劑中的分散性和相容性等一些性能，提高其在粉末涂料中的上粉率和穩定性。
2、硬脂酸改性云母鈦珠光顏料

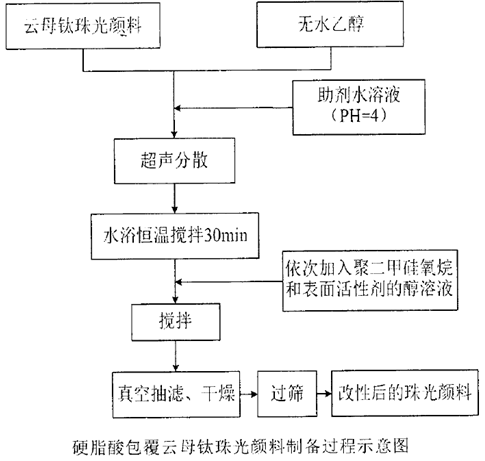

?。?）硬脂酸包覆云母鈦珠光顏料工藝
用硬脂酸改性云母鈦珠光顏料的最佳工藝為：反應時間為2h，反應溫度為70℃，硬脂酸用量為2.0%。
?。?）改性原理
在粉體改性過程中，硬脂酸中的羧基-COOH會與珠光顏料粉體表面上的羥基（-OH）發生化學鍵作用，以及長鏈基團的相互纏繞，從而使粉體表面接上親油基，具有良好的疏水親油效果。
?。?）改性效果
改性后的珠光顏料粉體，通過親油化度、沉降體積和在水/油相中等測試表明其和有機相的相容性明顯優于未改性珠光顏料；
云母鈦珠光顏料，雖然具有良好的親油疏水效果，但其晶體結構仍沒被破壞，所以仍保留云母鈦珠光顏料原有金黃色光澤的物理性質；
改性后的云母鈦珠光顏料表面接上了親油基的官能團。未改性的云母鈦珠光顏料易團聚，經過改性后使其表面吸附有一些粘土漿體中的納米顆粒，這不僅使得了云母鈦珠光顏料具有良好的疏水效果，同時也能改善噴涂時吸附負電荷的能力，增強漆膜的珠光效應。
3、改性珠光顏料在粉末涂料中的應用

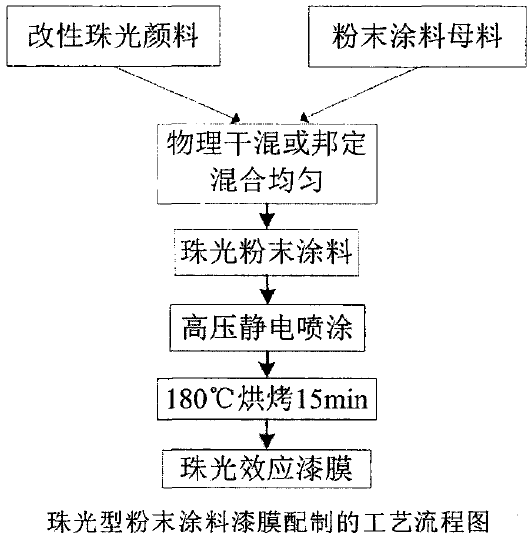

將硬脂酸改性的云母鈦珠光顏料與粉末涂料以合適的方式結合可以制備得到珠光型粉末涂料漆。
?。?）硬質酸改性云母鈦珠光顏料上粉率高于未處理的珠光顏料；
?。?）改性后的云母鈦珠光顏料能使漆膜的縮孔現象減少，且色差偏離較??；
?。?）干混法混合后噴涂時，硬脂酸改性后的珠光顏料的用量相比未經處理的可以減少1/3；而邦定后噴涂，改性后的珠光顏料用量降低20%。相比之下，經過硬脂酸改性后的珠光顏料與粉末涂料利用干混法混合均勻后噴涂的效果優于邦定法的混合均勻，這對企業的生產具有較大的指導意義。
更多精彩！歡迎掃描下方二維碼關注中國粉體技術網官方微信（粉體技術網）
|
