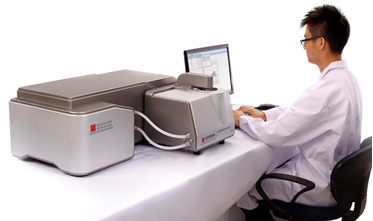

Bettersize3000激光粒度儀是百特集20多年的研發成果和技術積累研制的一款高性能激光粒度粒形分析系統，具有粒度測量范圍寬、分辨力和靈敏度高、準確性和重復性好、操作簡便等突出特點，同時兼具粒形分析，總體技術性能已經達到國外同類產品先進水平。
激光散射系統
| 測試范圍 |
0.01-3500μm |
進樣方式 |
自動循環分散進樣系統 |
| 重復性誤差 |
≤0.5%（國標樣D50偏差） |
準確性誤差 |
<1% |
| 雙峰分辨力 |
≥1.65（兩標樣標稱值之比） |
測量原理 |
米氏散射理論 |
| 測量方式 |
全自動測量（SOP） |
最快測量速度 |
≤10秒 |
| 激光光源 |
半導體激光器（10mv/532nm） |
光路系統 |
斜入射雙鏡頭 |
| 露點溫度測量 |
有 |
探測角度 |
0.02-165o |
| 折射率測量范圍 |
1.4-3.6 |
操作系統 |
WinXP/Win7/Win8/Win10 |
| 接口方式 |
USB2.0或3.0 |
光電探測器 |
96個 |
| 超聲波功率 |
50W |
循環池容積 |
600ml |
| 循環流量 |
3000-8000ml/分鐘 |
體積、重量、電壓 |
820×610×290mm、48kg、AC220V、50/60Hz |
顯微圖像系統
| 圖像分析范圍 |
4-3500μm |
進口高速CCD |
120幀/秒 |
| 遠心成像系統 |
放大倍數20-100倍 |
圖像識別速度 |
10000個顆粒/分鐘 |
| 分析項目 |
粒度分布、最大粒徑、長徑比、圓形度、徑厚比等 |

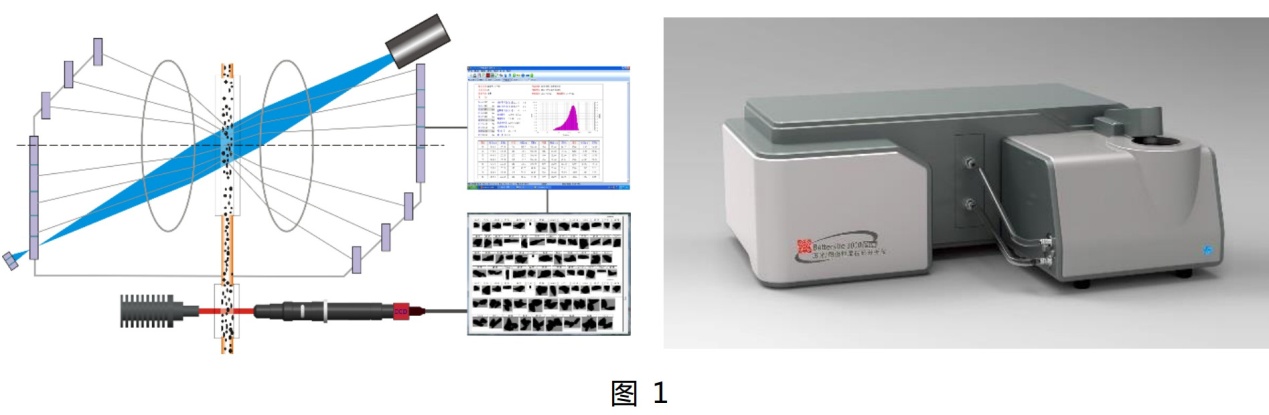

1、獨創(chuàng )的雙鏡頭斜入射光學系統提高了粒度測試的精度
Bettersize3000采用百特發明的雙鏡頭斜入射的精密光學系統，探測角度達0.02-165°，測量范圍達到0.01-3500μm，無論是毫米級顆粒，微米級顆粒，還是納米級顆粒，系統都能全方位地捕捉，從原理上充分保障了測量精度和更高的性能。

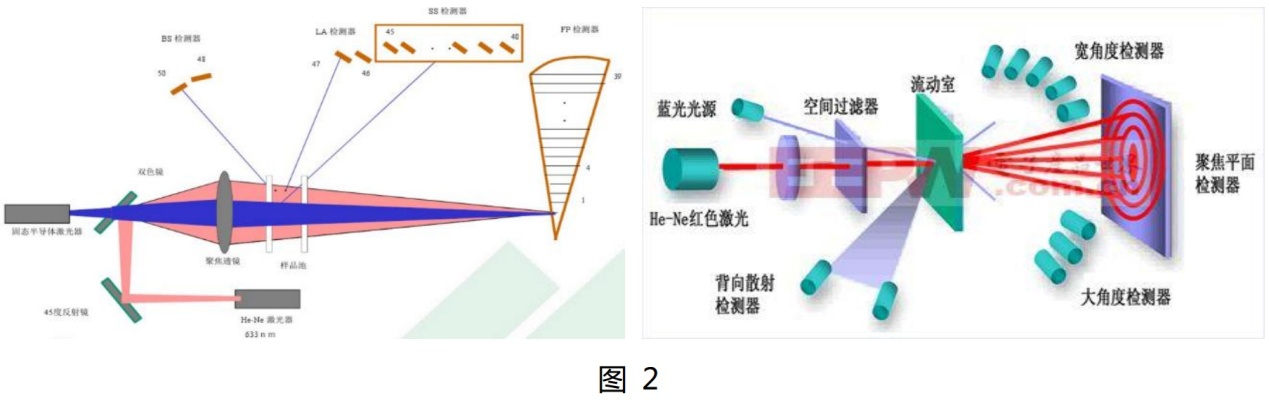

目前國外激光粒度儀普遍采用雙光源光學系統來增大探測角度，提升測試范圍，包括同軸雙光束系統和異軸雙光束系統，如圖2所示。
與雙光束系統相比，百特雙鏡頭斜入射光學系統有明顯優勢：
●可靠性高，因為雙鏡頭增加的是一個無源器件-鏡頭，雙光束增加的是一個有源器件-激光器，無源器件的壽命和可靠性遠遠高于有源器件。
●基準唯一，百特光學系統是單一偏振光光源，各個探測器上接收的散射光強基準都是源于這個光源，具有唯一的基準。而雙光束系統是兩個光源，各個探測器上接受到的散射光強基準有兩個，會(huì )造成測量誤差。
●信號連續，雙鏡頭系統在所有探測器上的信號是連續采集、沒有間斷的。而雙光源系統，兩個光源輪流工作，每個光源對應一組散射信號，反演計算時需要將這兩組信號進行擬合，造成數據的不連續、不完整，對測量結果有很大影響。
●樣品折射率測量功能，樣品的折射率是激光粒度分析的重要參數，并且它與波長有關?！ ?span style="font-family:times new roman,times,serif;">●Bettersize3000能精確得到任何樣品的折射率，從而保證對未知折射率（包括實部和虛部）的樣品能準確測量其粒度分布。而多光束系統采用不同波長的光源，照理應有多個的折射率，而實際上是用一個折射率，將直接影響細顆粒的粒度測試準確性。

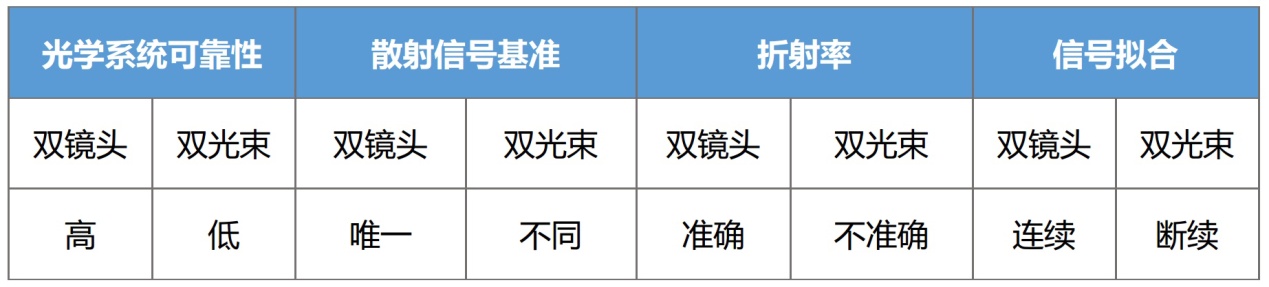

Bettersize3000雙鏡頭光學系統與進口雙光束光學系統性能對比：
2、Bettersize3000的分辨力

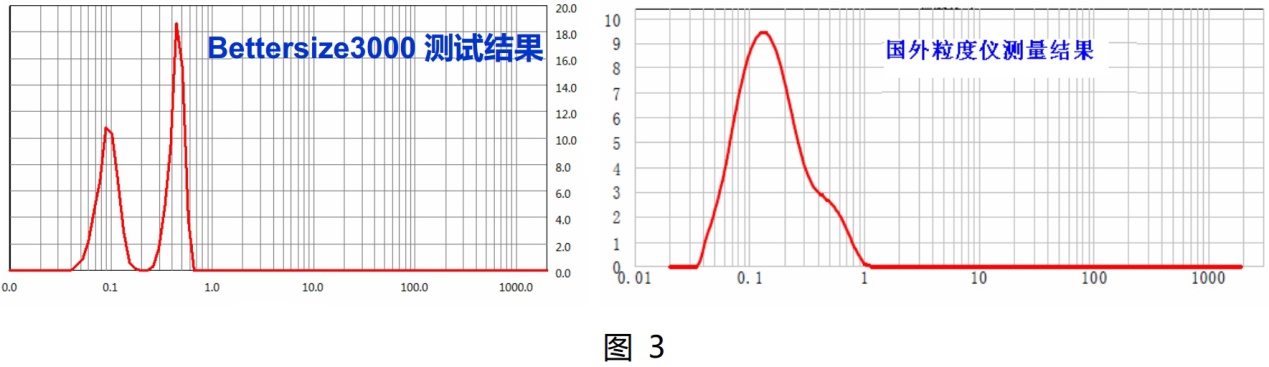

?。?）兩個樣品混合驗證分辨力：將90nm和450nm兩個標準樣品混合后測試，驗證系統的分辨力。從兩個測試結果可以看出Bettersize3000Plus的分辨力更高。

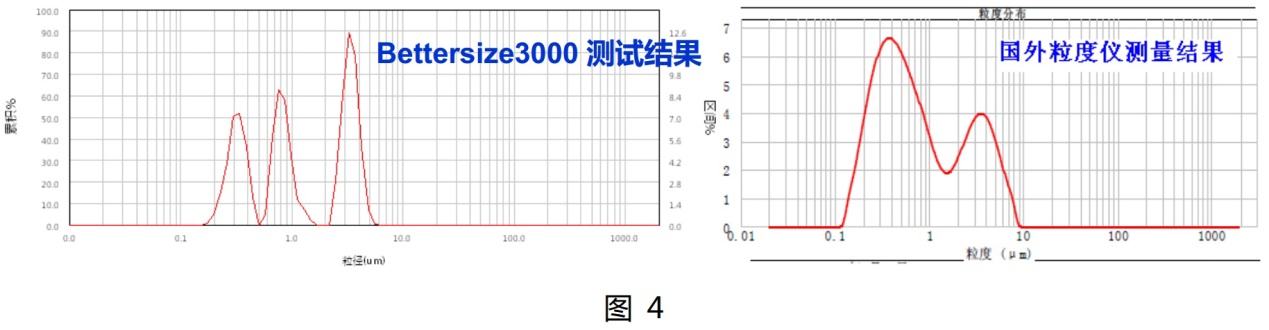

?。?）三個樣品混合驗證分辨力：將0.3μm、0.85μm、3.5μm的三個標準樣品混合后測試，驗證系統的分辨力。從測試結果可以看出Bettersize3000的結果是三峰并立，而進口儀器結果則丟失了一座山峰。

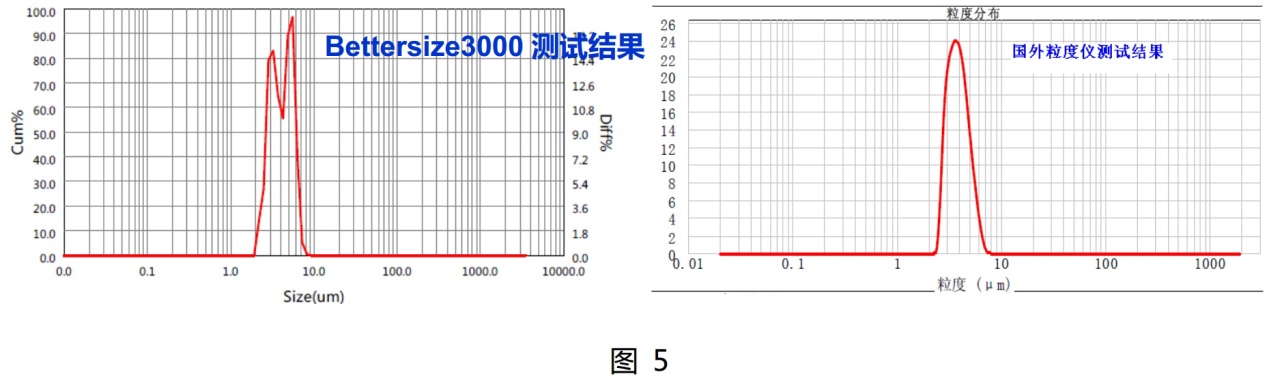

?。?）極限分辨力驗：將3.1μm和5.1μm的樣品混合，兩粒徑的比值僅為1.65，接近激光粒度儀理論分辨力的極限。從測試結果明顯看出Bettersize3000的分辨力依然勝出一籌。
上面的比賽是驗證激光粒度儀的分辨力，通過三個項目的分辨力比賽，Bettersize3000以3：0勝出！
3、Bettersize3000的重復性
兩種儀器都測量同一個分布較寬的樣品，分散劑、超聲波分散時間等條件均相同，儀器其他條件都已設為最佳，在此情況下連續測試6次，計算重復性偏差，結果如下表所示。
從兩種儀器對這種分布較寬的樣品的測試重復性誤差來看，Bettersize3000的D10、D50、D90的平均重復性誤差為0.25%。而進口儀器平均誤差為0.61%，雖然兩者都達到了較高的水平，但無疑Bettersize3000的重復性更好。
4、Bettersize3000的準確性

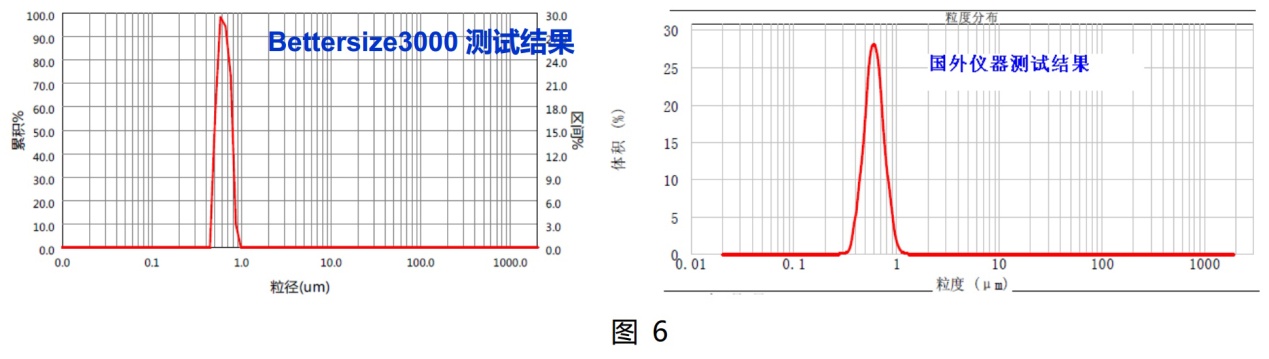

用兩種儀器同時測量標稱值為600nm的顆粒物標準樣品，從數值看兩種儀器都能給出準確的粒徑值，但從分布上看Bettersize3000更窄，更符合實際。

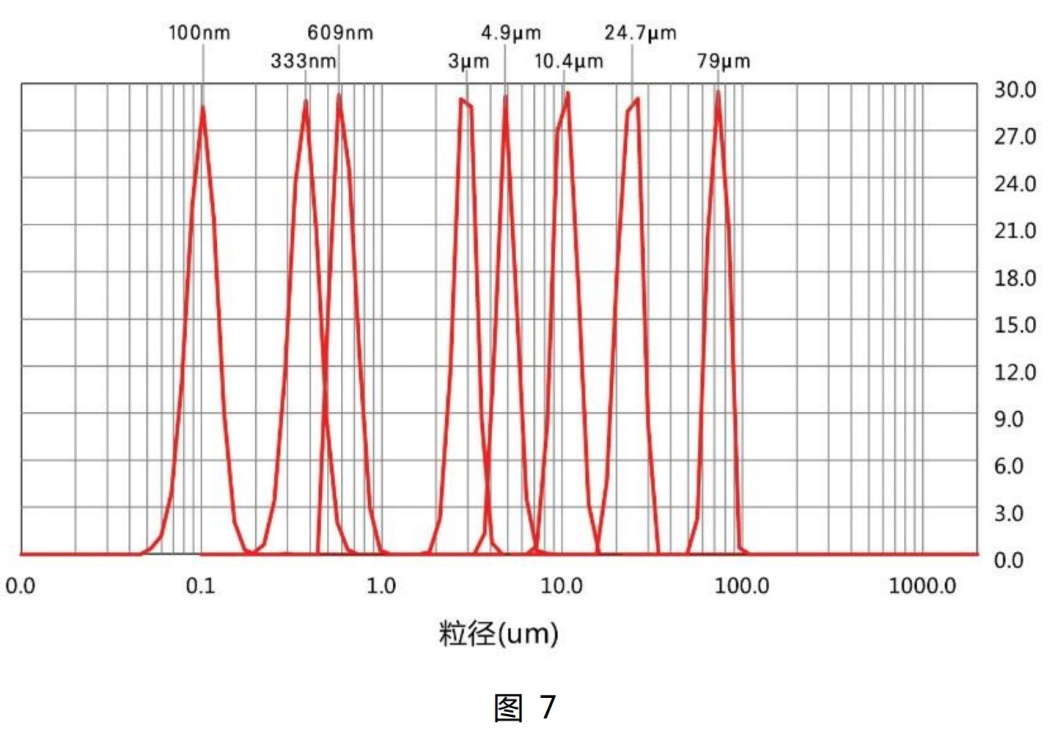

Bettersize3000對100nm、330nm、600nm、3μm、5μm、10μm、25μm、78μm等8種標準樣品分別進行了測試，結果非常令人滿意，與標稱值的偏差完全在誤差允許的范圍內。
5、Bettersize3000的靈敏度

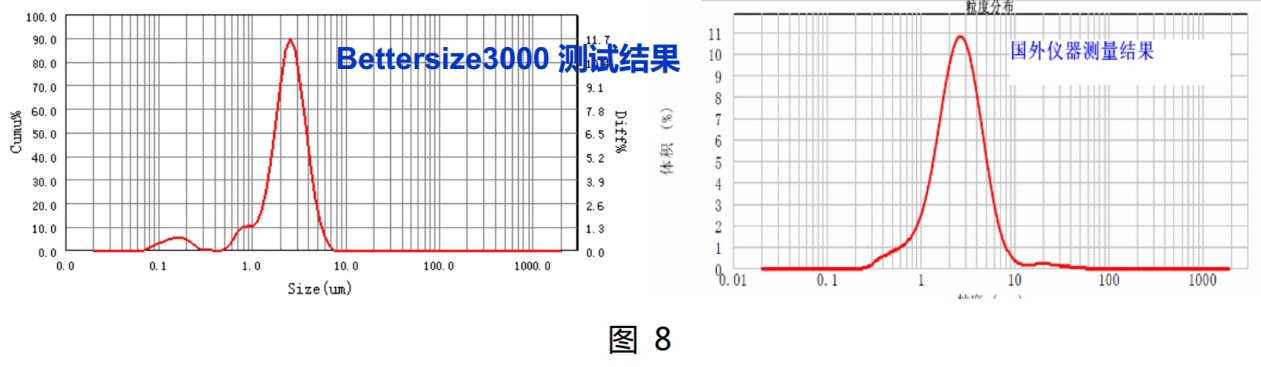

用兩種儀器同時測量一個微米級的樣品，待樣品分散穩定后加入少量更細的樣品（兩種儀器加入相同量），這時進口儀器結果基本沒有變，Bettersize3000則測出了一個反映細樣品的小峰，可見，百特儀器的靈敏度更高。
這場比賽內容是重復性、準確性和靈敏度，結果是Bettersize3000同樣以3：0勝出！
6、Bettersize3000的獨門神技-動態粒形分析

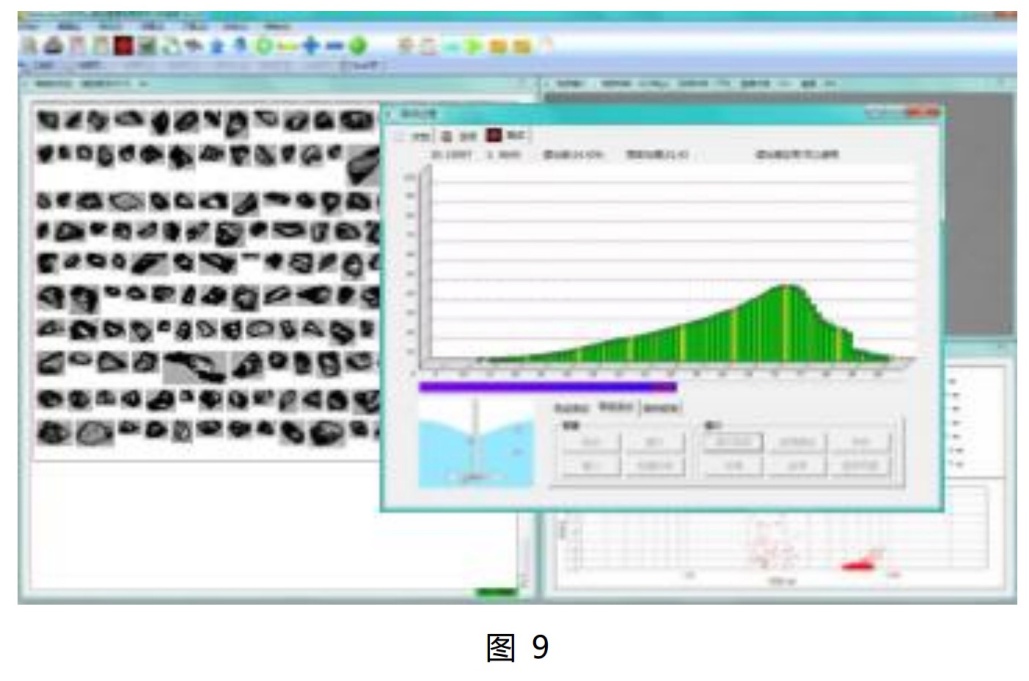

除具有超強的粒度測試性能外，Bettersize3000Plus還有動態粒形分析神技，成為粒度和粒形二合一分析系統。動態粒形分析系統包括顯微鏡、高速攝像機和高速圖像處理軟件三部分組成，分析的粒形參數包括顆粒的圓形度、長徑比、徑厚比、最大粒徑等。同時，就粒度測試而言，可視化的顆粒圖像成為激光粒度儀上的一個明亮的“眼睛”，與激光法粒度數據相互認證，使粒度測試更具有真實性。
Bettersize3000是百特乃至中國粒度粒形分析技術達到的新高度，它所集成的雙鏡頭技術、折射率測量技術、激光散射/顯微圖像二合一技術、一鍵操作技術等粒度粒形分析技術，代表著當今中國乃至世界粒度粒形分析技術發展的最新成果，表明中國粒度粒形分析技術通過原始創(chuàng )新實現了彎道超車，達到了國際先進水平。
現在，如果還有人為粒度粒形測試藍瘦香菇，就試試Bettersize3000吧！
