引言
粒子填料增強聚合物納米復合材料廣泛應用在工業(yè)和過(guò)程工程領(lǐng)域。因為具有獨特的粘彈特性，此類(lèi)納米復合材料在橡膠輪胎中被大量使用。但是到目前為止，填料對基體的增強機理還不十分明確。因此，為了搞清楚它的增強機理，并最終指導實(shí)踐，研究填料粒子和聚合物基體之間的相互作用對材料微觀(guān)結構和宏觀(guān)動(dòng)態(tài)機械性能的影響很有必要。對此，科研工作者們展開(kāi)了大量的研究，并建立了一些模型。這些模型均把填料的體積分數作為決定增強指數（共混物的剪切模量與基體的剪切模量之比減1）的唯一參數。然而，新的研究結果表明：當粒子之間通過(guò)基體產(chǎn)生相互作用時(shí)，單靠填料的體積分數不能決定增強指數。因此，填料尺寸也應被考慮作為增強指數的影響因素之一。
成果簡(jiǎn)介
近日，荷蘭埃因霍溫理工大學(xué)的Davris（通訊作者）等人制備了（1）納米硅填充丁苯橡膠（SBR）體系和（2）玻璃微球填充聚乙烯醇膠兩種體系以考察填料尺寸、填料-聚合物相互作用類(lèi)型、納米粒子（NP）-NP相互作用類(lèi)型以及填料體積分數對增強指數的影響，并對每個(gè)體系都建立了模型進(jìn)行分子動(dòng)力學(xué)模擬，探究了增強機理。
結果表明：①聚合物的性能和NP-聚合物相互作用是影響以聚合物為媒介的NP-NP相互作用的重要因素?；w的硬度會(huì )誘導強烈的NP-NP相互作用；②在低填料含量下，增強指數對填料半徑并無(wú)依賴(lài)性。而在高填料含量下，填料增強指數隨NP尺寸的減小而增加；③NP-NP之間的吸引作用比排斥作用更有利于提高增強指數；④在低填料含量時(shí)，增強指數的增加主要因為：填料含量的增加，導致NP-NP間距離減小，使得更多的聚合物基體富集在靠近NP的吸引表面。
圖文導讀

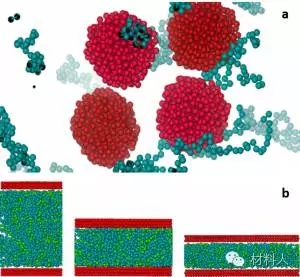

圖1 兩種納米復合材料模型：
（a）微粒模型和（b）薄片模型。紅色表示填料珠粒，綠色表示聚合物分子鏈。圖1b中的從左到右依次為厚、薄、超薄三種不同厚度的薄片模型。

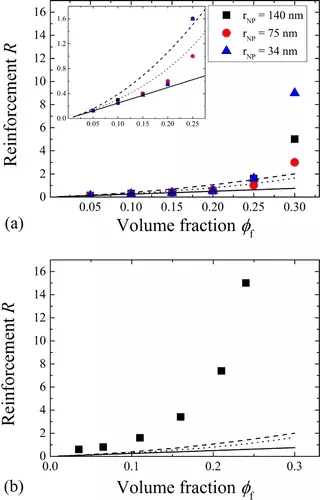

圖2 增強指數-體積分數實(shí)驗曲線(xiàn)：
（a）為PVA/玻璃微球體系，（b）為SBR/納米硅體系。實(shí)線(xiàn)、點(diǎn)線(xiàn)和虛線(xiàn)分別對應Einstein-Smallwood、Eilers和Guth模型的預測結果（rNP為納米粒子的半徑）。
從圖2中可以看出，對于PVC/玻璃微球體系，在較低的填料含量下,Einstein-Smallwood公式能夠很好的描述增強指數和體積分數的關(guān)系，然而在較高填料含量下，此公式失效。高填料含量下，填料粒徑對增強指數的影響較為顯著(zhù)。而對于SBR/納米硅體系，即使是在低填料含量下，三種模型均無(wú)法描述增強指數與體積分數的關(guān)系。這些結果說(shuō)明，只考慮體積分數是無(wú)法準確預測填充橡膠的增強指數。

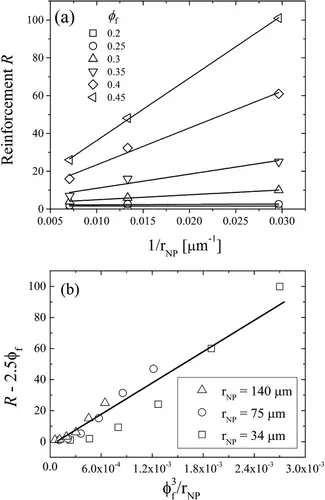

圖3 PVA體系中，體積分數和填料尺寸對增強指數的影響：
（a）增強指數于填料粒子半徑的關(guān)系，不同的形狀代表不同填料體積分數
（b）增強指數對填料體積分數的關(guān)系。
從圖3中可以看出，增強指數與填料離子半徑的倒數之間存在線(xiàn)性關(guān)系，也就是說(shuō)，填料粒徑的減小使增強指數增加。此外，圖3b也表明了增強指數與填料體積分數和離子半徑間的定量關(guān)系。

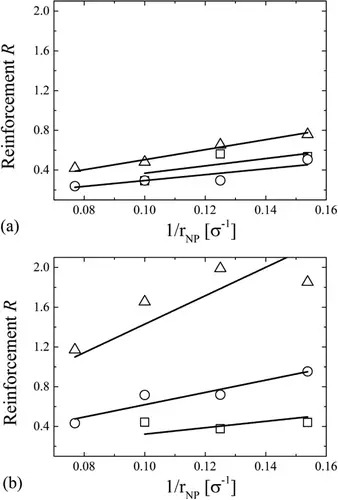

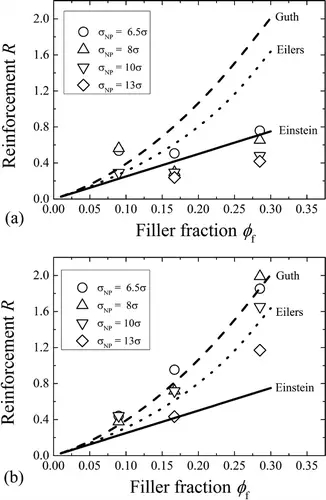

圖4 模擬計算的不同NP尺寸下，增強指數與填料體積分數的關(guān)系：
（a）NP-NP排斥相互作用（b）NP-NP吸引相互作用。（σNP是NP的碰撞直徑）。
從圖4可以看出模擬的NP-NP之間的吸引相互作用比排斥相互作用更有利于增強指數的增加。

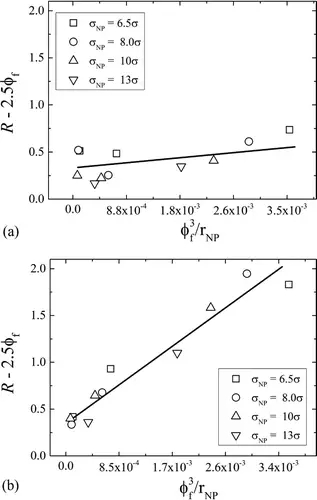

圖5 增強指數與NP粒子半徑倒數之間的定量關(guān)系：
（a）NP-NP排斥相互作用體系（b）NP-NP吸引相互作用體系。方形、圓形和三角形的數據分別代表填料體積分數為9.0%、16.7%和28.5%。
圖5表明，不論NP-NP間相互作用類(lèi)型如何，增強指數與填料粒子半徑倒數間均存在線(xiàn)性關(guān)系，與實(shí)驗測量值一致：填料粒徑的減小使增強指數增加。與排斥相互作用相比，吸引相互作用下材料增強指數對填料粒徑的變化更敏感。
圖6 微粒模型中流體力學(xué)相互作用和表面效應引起的增強指數與體積分數和填料粒徑的關(guān)系：
從圖6中可以發(fā)現，模擬值與實(shí)驗值較為接近，說(shuō)明該模型能夠很好的描述填料增強聚合物的行為。此外，NP-NP間吸引相互作用對增強指數的貢獻更大。
?歡迎進(jìn)入【粉體論壇】
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（bjyyxtech）
|
