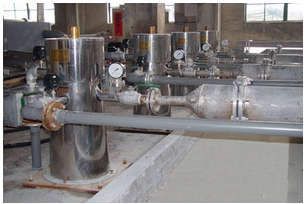

北京古生代粉體科技有限公司水力旋流器在高嶺土選礦應用現場
1 小口徑水力旋流器組成以及特點概述
小口徑水力旋流器主要由五部分構成，在其上部分是一個中空的圓柱體，其下部分與之相連的是一個倒錐體。這兩部分組合在一起，共同組成了水力旋流器的工作筒體。在工作筒體的最上部分是一個溢流管，與之相連的是給礦管，在圓柱形筒體的下部分是沉砂口。在筒體上部分給人礦漿的壓力為0.2-0.5MPa，速度為5-12m/s，礦漿在筒體中進行高速旋轉，能夠產生較大的離心力。礦漿中不同顆粒所產生的離心力不同，其中顆粒較重的將會(huì )拋向圓柱筒壁上，并以一定的旋轉軌跡沉積在筒底部，并以塵砂的形式被排出。
水力旋流器的優點眾多，第一，由干其構造比較簡單，在實際運動環節中不需要一定的運動部件。第二，設備占地面積比較小，建設維護費用較低。第三，粒度分級比較細，分級效率比較高，并且其內部中礦漿處理比較容易
2 小口徑水力旋流器在高嶺土選礦中的應用
2.1 作業分級
在高嶺土選礦環節中，小口徑水力旋流器的應用比較廣泛，在實際各個磨礦環節中都有應用，例如，主要應用在二段、三段磨礦環節中，此外，在中礦再磨回路中的應用也比較廣泛。小口徑水力旋流器逐漸取代了螺旋分機，其功能也逐步被完善。
在分級作業環節中，水力旋流器能夠實現以下功能，首先能夠實現磨礦循環中的檢查與分級，礦的預先分級以及控制分級；其次能夠實現溢流以及沉砂之間的分級，并對細粒泥礦進行脫泥處理，在脫泥環節中并不是單一形式的脫泥，而是自動進行濃縮。
小口徑的水力旋流器與普通口徑的水力旋流器相比，呈現出了較好的耐磨性，并且其實際的使用壽命比較長，內部所能夠實現的分級效率比較高。
2.2 尾礦處理
在尾礦分級環節中，需要通過水力旋流器來實現分級。在分級環節中，粒徑較粗的尾礦被滯留在壩體尾部，而細粒徑的尾礦能夠流動的比較遠，能夠作為旋流器的溢流，向礦池尾部流動。目前，在實際的尾礦分級環節中，全尾填充方案中，也可以采用預濃縮式的分級，然后加上尾礦過濾機的處理，使得尾礦分級效果最佳。
2.3 除砂環節
除砂環節比較重要，原礦在被搗碎之后，其漿液中帶有很多雜質，其中主要的雜質就是石英砂。對于這些石英砂的除雜，是高嶺土選礦中比較重要的環節，同時也是超級細分之前必須要進行的工序。在實際的除雜環節中，方式有很多種，例如，砂篩、螺旋分級機以及水力旋流器等。具體選用哪種除雜方式，要根據尾礦的實際情況來決定，針對不同類型的雜質，其粒徑不同所選用的除雜方式也不同，砂篩和螺旋分級機主要應用在粒徑較大的雜質除雜中，而水力旋流器的除雜效果與前兩者相比，效果更加的顯著。
2.4 超級細分
在高嶺土選礦環節中，對于顆粒非常細微的砂石進行分級以及分離，對于旋流器的選擇要求非常嚴格。一般要求10-50mm的水力旋流器，并且在實際超級細分的旋流器中，選擇旋流器組成中帶有較長圓柱體以及較小錐體的部分。在實際超級細分環節中，小口徑水力旋流器的單項處理分級處理能力較弱，因此，為了增加實際的處理功能，需要實現多臺旋流器的并聯使用。當多臺旋流器一起工作環節中，為了實現旋流器的運行狀態穩定，采用環型的布置方式，以有效傳遞并抵消旋流器運行過程中產生的自旋力量，保證整個篩選和細分過程能夠穩定、順利的進行。
3 結語
隨著選礦技術的不斷發展，水力旋流器在非金屬礦行業的應用越來越廣泛。在選礦的超級細分環節中，水力旋流器具有構造簡單、占地面積小、建設維護費用低、粒度分級細、分級效率高等特點，其在非金屬選礦中發揮的作用日益突出。
（摘自：小口徑水力旋流器在高嶺土選礦中的應用）
