二氧化硅在地殼中分布最多，占地殼氧化物的60%左右，大部分形成硅酸鹽礦物巖石，一部分是以石英、硅石、硅砂、無定形硅石堆積而成。將這些巖石粉碎、分級、精制或用化學反應合成的二氧化硅都可作為塑料填料。一般天然硅石價廉、粒徑較大，而合成出來的二氧化硅價格較高、粒徑小，是一種超微粒子填料。

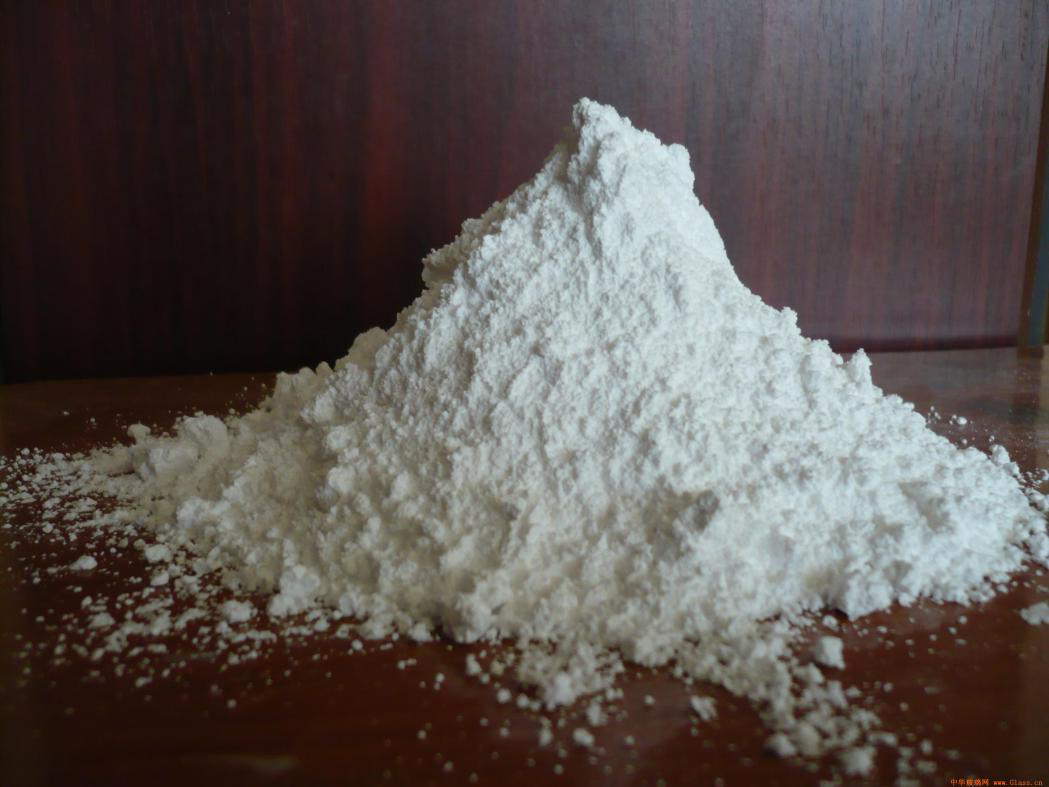

合成二氧化硅呈白色無定形微細粉狀、質輕，其原始粒子在0.3mm 以下，吸潮后聚合成細顆粒，有很高的絕緣性，不溶于水和酸，溶于苛性鈉及氫氟酸。在高溫下不分解，多孔，有吸水性，內表面積很大，具有類似炭黑的補強作用，所以也把這種合成出來的二氧化硅叫做白炭黑。合成二氧化硅在樹脂中的分散力較大，能提高塑料制品的物理性能。白炭黑的分子式是SiO2•nH2O，其粒子為三級結構所組成，原始單個粒子為0.02um，聚集態粒子為5um，集合體粒子為30um，比表面積為20～350m2/g，只有當它的比表面積大于50m2/g時才有補強作用。它的補強作用僅次于炭黑；對提高塑料制品的電絕緣性也起一定的作用，并能提高制品的剛硬度，但對設備有一定的磨損，在應用時必須注意到這一點。白炭黑的整體結構為無定形態，表面羥基有親水性，在塑料中有消光作用，在不飽和聚酯、聚氯乙烯糊、環氧樹脂中有增黏作用。白炭黑的企業標準是：SiO2含量≥99.5%，游離水≤3%；灼燒失重≤5%；鉻≤0.02%，鐵≤0.01%，銨≤0.03%；pH 4～6,表觀密度0.03～0.05g/cm3；機械雜質微量，吸油值2.6～2.8mg/g。
白炭黑的另外一個顯著特點是：由于粒徑很小，比表面積大，表面的硅醇基使粒子之間產生相互作用，結果作為塑料填料時，賦予聚合物一種所謂觸變性。
更多精彩！歡迎掃描下方二維碼關注中國粉體技術網官方微信（bjyyxtech）
|
