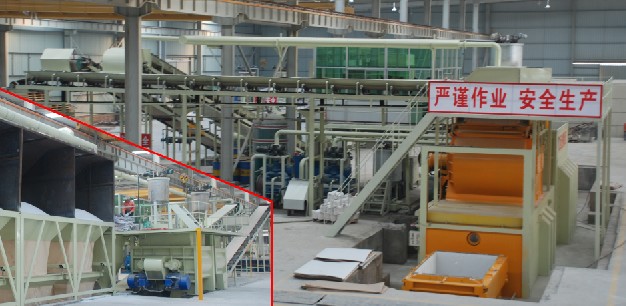

人造大理石生產線一、 助磨偶聯劑H-507B功能介紹
助磨偶聯劑H-507B S是重慶市嘉世泰化工有限公司歷經多年研發的，針對人造大理石填料助磨改性的專用偶聯劑。本產品屬于特殊功能的低分子量聚合物，一方面，由于每個分子有多個極性基團在碳酸鈣表面吸附，部分基團朝粉體表面，另一部分朝溶液，形成立體屏障，對防止顆粒間接觸造成的假性團聚，起到了粒子間分散作用，同時，用本品處理過的碳酸鈣填料，聚集態顆粒減少，分散度提高、粒子表面能下降、電荷分布均勻，從而體現了極強的降吸油值能力；另一方面，它的歐聯功能又增強了粉體與樹脂的相容性和增塑性，從而達到理想的補強效果。這不僅改善人造大理石的強度、實心度，還可降低加工過程中的破損率，使外觀色澤均勻，不會出現氣孔、起皮等現象。而且成品的拉伸、彎曲強度，彎曲彈性模量也得到顯著提高。
二、H-507B的應用
1、本品具有優良的助磨分散性，適用于重鈣干法研磨生產中的原位改性，能大幅度降低粉體表面自由能，在粉體研磨時加入，能有效提高研磨效率、節約能源。
2、經本品處理后的重鈣填料，能大幅度降低吸油值，并使粉體具有良好的親水親油特性，提高填料與不飽和樹脂的混合流動性和相容性，降低體系黏度，增加填料填充量，達到人造大理石生產中降低樹脂用量的要求。
3、經本品處理后的重鈣填料，潤濕分散性好，在不飽和樹脂中有持久的分散放沉性，制品表面色澤均勻，不會出現氣孔、起皮等現象，同時能顯著提高制品的拉伸、彎曲強度，彎曲彈性模量等物理性能。
4、本品分為A、B兩種組分，在使用前按23/17的比例混合攪拌均勻，級得到H-507B成品。在混合過程中有少量放熱，屬于正?，F象。然后將制成的成品用2-8倍水稀釋（可視碳酸鈣水分含量而定，以不超過水分規定值為宜）。用計量泵將稀釋后的助劑以噴霧形式均勻撒在鄂破后的碎石表面，碎石經傳送裝置送入研磨主機，進行研磨加工并包覆處理。本方法可節約能源和人力，在生產過程中即可對粉體經行原位包裹，無需二次進入設備加工處理。參考用量為粉體的0.15%-0.3%。
5、本品也可用于高速攪拌機對粉體進行包裹處理，其方法是將制成的H-507B用1倍水稀釋，按計量加入高攪機進行包裹處理，一般處理溫度在60-80℃間，時間為2-3分鐘，參考用量為0.2-0.3%。
6、本品為雙組份混合而成，要求混合后的助劑儲存時間越短越好，最好當班用完，未及時用完的產品請密封遮光保存，最好存放時間不超過48小時，否則會影響功能。
三、與市場同類產品指標對比

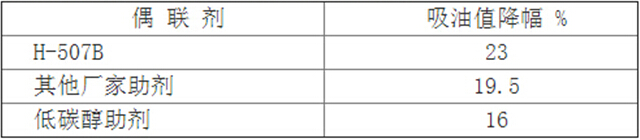

為了更直觀的看出本產品優越性，我們做了對比試驗。分別取其他廠家的大理石專用助劑、低碳醇助劑和H-507B偶聯劑對四川石棉巨豐粉體有限公司生產的500目重鈣粉體經行包覆處理，各種助劑添加量為粉體的0.2%。設備為10L高速攪拌機，溫度為80℃，時間3分鐘，對比各實驗樣品吸油值下降幅度的結果，如下表所示：
作者：張家斌 何艷瓊 重慶嘉士泰化工有限公司
?歡迎進入【粉體論壇】
更多精彩！歡迎掃描下方二維碼關注中國粉體技術網官方微信（bjyyxtech）
|
