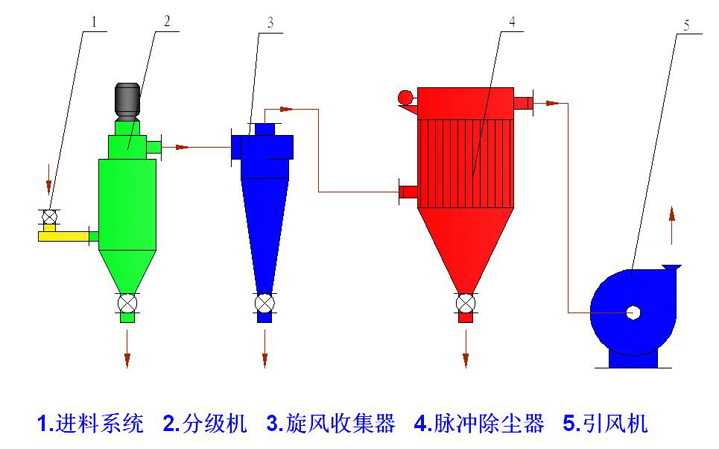

LHB氣流分級工藝流程圖
氣流分級是根據不同粒徑顆粒在氣體（通常采用空氣）中受到離心力、重力、慣性力等的作用，產生不同的運動軌跡，從而實現不同粒徑顆粒的分級。氣流分級機按其是否具有運動部件可劃分為靜態分級機和動態分級機。
1、氣流分級機的分類及性能特點
表1 氣流分級機的分類及性能特點
| 分級機種類 |
分級原理 |
性能特點 |
分級范圍 |
| 靜態分級機 |
重力分級 |
水平流型 |
利用顆粒在重力和空氣氣流阻力中的運動軌跡、沉降速度的不同進行分級 |
構造簡單、壓降小、處理能力大；能耗高、分級精度差、不適于精密分級； |
粗粒
（200-2000μm） |
| 垂直流型 |
| 慣性分級 |
可變沖擊式 |
由于不同粒徑顆粒的慣性不同，形成不同的運動軌跡，從而實現大小顆粒的分級 |
構造簡單，不需動力，處理能力大；不適于精密分級； |
較大顆粒
（10-250μm） |
| 附壁式 |
| 離心分級 |
旋風式 |
自由渦或準自由渦離心力場中離心力與空氣曳力作用 |
構造簡單；不適于高濃度、精密分級 |
細粒分級
（5-50μm） |
| DS式 |
1-300μm |
| 其他 |
射流式 |
依據慣性分級、迅速分級和微細顆粒的附壁效應等原理 |
粉體預分散良好；分級效率及分級精度高 |
多級產品 |
| 動態分級機 |
分級室回轉型 |
TC式 |
強制渦離心力場中離心力與空氣曳力作用 |
構造復雜，需要動力；適于高濃度、精密分級 |
0.5-30μm |
| Acucut式 |
0.5-60μm |
| 葉片回轉型 |
MP式 |
2.5-60μm |
| MSS式 |
2-30μm |
| ATP式 |
2-150μm |
| 帶顆粒分散型 |
O-sepa式 |
＜10μm |
2、氣流分級機的發展方向
?。?）大型化和精細化
隨著超細粉體市場的不斷擴充和生產規模的擴大，對大型超細粉碎和精細分級設備的需求將不斷增抓在超細粉體加工中，采用大型設備可以降低單位產品能耗，簡化工藝和減少占地面積，從而減少單位產品的設備投資和生產成本。

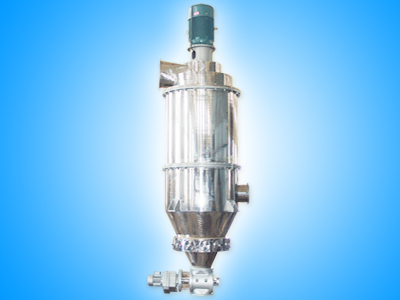

濰坊正遠粉體工程LHB系列大型氣流分級機
?。?）渦流空氣分級機逐步占據市場主導地位
渦流空氣分級機以其結構簡單、分級粒徑可調及適應面較廣等優點，廣泛應用于建筑、礦物加工、精細化工、特種陶瓷等工業領域。

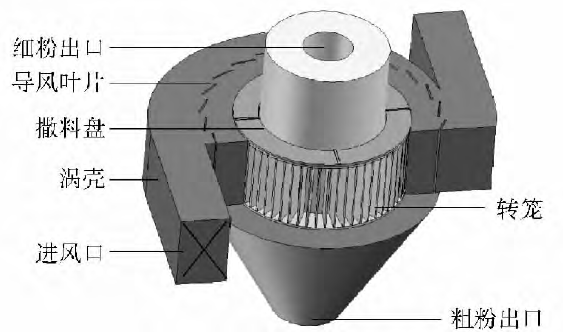

渦輪空氣分級機結構示意圖
?。?）自動化控制

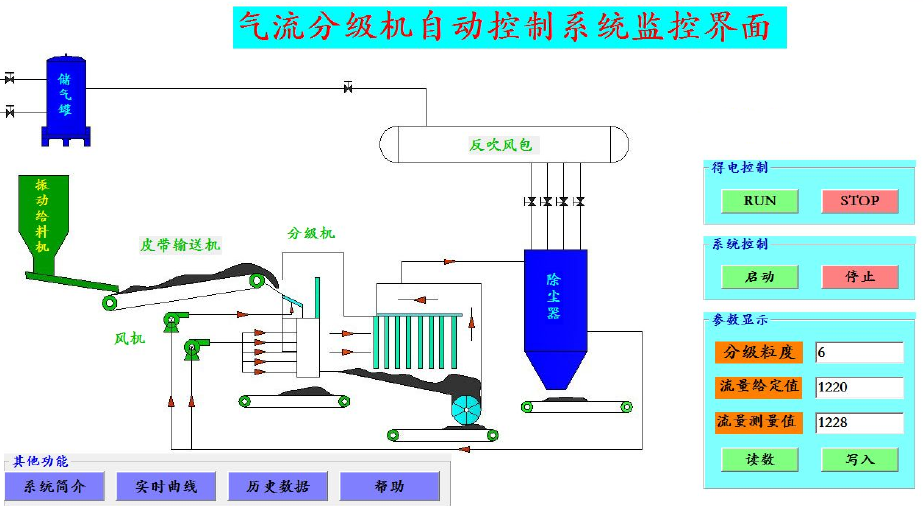

氣流分級自動控制系統
工業控制自動化技術正向智能化、網絡(luò )化和集成化方向發展，氣流分級的自動化控制，對于提高生產效率，降低工人的勞動強度，提升粉體加工行業的整體自動化水平及企業的核心競爭力都具有十分重要的意義。
