氫氧化鎂產品從應用上分為阻燃級、中和級、醫用、電子級、油品添加劑用氫氧化鎂等；從結構上分為片狀、超細、晶須、納米級、重質氫氧化鎂等。其中發展潛力較好的是超細氫氧化鎂和氫氧化鎂晶須。
1、片狀氫氧化鎂
片狀氫氧化鎂可作為添加型阻燃劑，碳化法即以菱鎂礦或白云石為原料，經煅燒、消化、除雜、碳化、沉淀制得產品。以白云石為原料，氨水為沉淀劑并加入表面改性劑十六烷基三甲基溴化銨，水熱制得菱面片層氫氧化鎂，該法鎂、鈣分離程度較高，鎂的提取率為90.02%，產品收率為88.21%；沉淀法以菱鎂礦或白云石為原料，經煅燒、浸取、除雜、沉淀制得產品。以白云石為原料，先后用鹽酸和硫酸浸取，加入自制絡合沉淀劑和表面改性劑聚乙二醇可制得產品，收率為85.20%。酸解法以多種含鎂礦物為原料，經過酸解、除雜、沉淀制得產品。以白云石為原料，經鹽酸酸化、除雜，以白云石灰乳為沉淀劑，產品純度為98%，其中，白云石灰乳通過白云石煅燒消化制備。
2、超細氫氧化鎂
超細氫氧化鎂可作為復合材料的阻燃成分，加入不同的表面改性劑可以改變產品粒徑。以氯化鎂溶液為原料，氨水為沉淀劑，產品粒徑＜400nm；加入自制表面改性劑，粒徑為150nm；改用聚乙二醇，粒徑為89.5nm；改用硫酸鎂溶液為原料，加入自制表面改性劑，粒徑為380nm。這些鎂鹽溶液可通過含鎂礦物酸解或煅燒后酸浸制得，其中氯化鎂溶液可用鹵水代替。

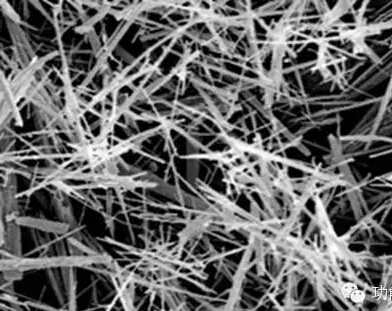

3、氫氧化鎂晶須
氫氧化鎂晶須是短纖維功能型材料，主要作為阻燃劑和補強材料添加到高分子材料中。沉淀法，改進沉淀過程可以改變長徑比。以氯化鎂溶液為原料，加入堿和表面改性劑，水熱合成產品。以氫氧化鈉為沉淀劑，丙三醇為表面改性劑，采用微波水熱，直徑為0.1～0.3μm，長度為80～110μm；改用氨水和氫氧化鈉為沉淀劑，丙烯酸為表面改性劑，直徑為8～15nm，長度為50～150nm；中低濃度的氨水和低濃度的氯化鎂溶液，產品的分散性較好；以堿式硫酸鎂晶須為前驅體，氫氧化鈉為沉淀劑，油酸鉀為表面改性劑，水熱制得直徑為1～2μm，長度為100～200μm的產品；加入表面改性劑不能減小粒徑，反而會阻止堿式硫酸鎂晶須向氫氧化鎂晶須轉化。
?歡迎進入【粉體論壇】
|
