（中國粉體技術網/班建偉）不少觀點都認為，碳納米管及石墨烯等各種碳類材料將取代現有材料、比如硅，成為電子領域的主角。
硅作為半導體材料，其性能并不高，也曾數度出現過可與之競爭的候補材料，但硅材料總能憑借某些因素而勝出。不過，硅材料也正在接近其真正的極限。最有望成為硅的替代材料的，就是CNT、石墨烯等碳材料。
這些碳材料的特點非常多，很難用一句話表達，但簡單概括地說，就是在眾多電子/半導體材料中最細(或最薄)，而且重量輕、牢固、容易導熱、電子容易遷移。另外，將來還可能會(huì )增加的特點是材料采購及提煉成本比硅便宜得多?；谶@些特點，在不久的將來就能實現以低成本制造出輕便、柔軟、結實、性能超強、靈敏度極高的器件和電子設備。各種交通工具和電子產品將不斷“全碳化”，從機殼開始逐漸都換成碳材料。10年以后，就連高性能微處理器都有可能“碳化”。

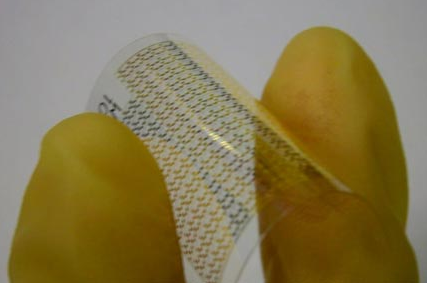

東麗柔性CNT-TFT產品
這股潮流已經開始。因向波音787客機提供碳纖維增強樹脂基復合材料(CFRP)等而廣為人知的東麗宣布，將于2014年開始銷售采用雙層CNT的觸摸面板。另外，該公司已在柔性基板上試制出了采用單層CNT的薄膜晶體管(CNT-TFT)。采用印刷技術在柔性基板上制作的TFT的性能非常高。東麗計劃在2016年前后實現這種CNT-TFT的實用化。
1991年發現的CNT之所以在最近突然加快了實用化進程，是因為制造技術有了飛速發展。高純度單層CNT的量產技術基本已經確立，并且已經可以按照金屬型和半導體型等差異進行分離。東麗的高性能CNT-TFT也采用了這種分離技術。
可與東麗的TFT匹敵的技術開發項目?jì)H在日本就有很多個。并且，不僅是日本，現在全球都在參與碳器件的開發競爭。有意思的是，各國和地區關注的碳材料的種類并不相同。
比如，美國致力于使用CNT的研究，而歐洲專注于石墨烯的實用化，預計歐盟在十年中將向該領域投入大約10億歐元的研發費用。韓國也非常熱衷于石墨烯的研究。
中國則在CNT和石墨烯兩方面推進研發和實用化。首先實現作為CNT電子材料的觸摸面板的實用化的也是中國企業。雖然不知道總投資額是多少，但肯定投入了相當多的研發費用。在碳材料的納米技術方面，中國處于全球領先地位。
而日本在碳器件的實用化技術方面就相對落后。有幾項調查都表明，擁有石墨烯相關專利數量最多的是中國，其次是美國和韓國。CNT方面也是如此，就在4～5年前，日本還僅次于美國，排在第二位，如今已經降到了第四甚至更低。
在多種研發中，日本在全球的影響力都在下降，在這場碳器件實用化競爭中落后可能會(huì )導致日本在今后幾十年的高科技競爭中都無法翻身。值得慶幸的是，日本在研究方面依然保持高水準。今后幾年的較量將決定成敗。
