（中國粉體技術網/三水）云母紙是以碎云母為原料，經制漿、成型、壓榨等工藝制成的，它保持了天然云母的優良性能。云母紙生產工藝按照制漿方法的不同可分為鍛燒型和非鍛燒型生產工藝。本文以非煅燒云母紙的生產流程為例對云母紙生產工藝進行介紹。非煅燒云母紙的工業生產流程見圖 1。

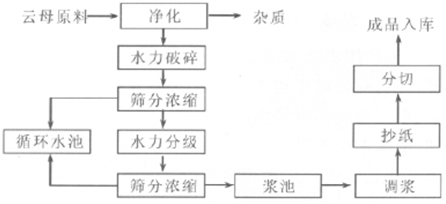

圖 1 非煅燒云母紙的工業生產流程
云母原料凈化程度的高低,直接影響云母紙質量的優劣。天然云母種類較多,其性能各異,作為云母紙生產原料的云母碎片和邊角廢料,由于來自不同礦區或不同礦脈,制得的云母紙性能往往差別很大,必須分類存放,不得混合使用。
云母碎片先用8目的網篩除去礦石、泥沙、料末,將大而厚的云母渣和云母層間結石除去,加工成合格的云母碎片。然后進行洗選和浮選,用洗選除去附著在云母碎片上的泥沙、塵土、料末,用浮選除去云母碎片中混雜的草根、樹葉、繩頭等雜物。
2、水力破碎及分級篩選
非鍛燒天然云母碎片的制漿方法,一般采用以撞擊力為主的高壓水力破碎法,噴嘴噴出的高壓水流的壓力在l-2MPa,且噴嘴水流的壓力和流量均可按工藝要求進行調節,從而可提高云母的分剝效率并避免過度粉碎,獲得徑厚比大的優質漿片和較高的出漿率。
云母碎片經水力破碎成漿后,除了包含有符合抄紙要求的漿料外, 還混有部分大而厚的鱗片、結石、砂粒,必須通過水力分級設備進一步除去；而通過水力破碎、分級后的良漿再進行篩選,通過篩網分級去掉120目-150目的鱗片；工藝上根據不同型號的要求,掌握好8目、16目、40目、60目、80目、100目尺寸的云母鱗片分布的最佳比例,就能抄造出符合工業應用要求的云母紙。
3、云母紙抄造
云母紙一般在圓網紙機上以較慢的車速抄造,以云母紙型號的厚薄而確定紙機車速,云母紙抄造一般采用雙網單缸或多網單缸紙機。在圓網紙機上云母漿脫水后,靠新鮮潔凈的云母剝片之間存在的范德華力和靜電引力,使云母剝片相互搭接成紙頁,也有部分型號的產品需要加入少量膠粘劑。圓網造紙機結構簡單,操作簡單方便,但需要特別注意網部成形部分與脫水部分,以確保云母紙厚薄均勻。烘缸溫度控制在90℃以下,溫度過高云母紙很容易脫缸、起泡,而溫度過低云母紙則會粘缸。 |
