二氧化硅是玻璃的結構主體，能夠保證玻璃有較高的強度和較好的化學穩定性。因此，石英砂是玻璃行業的最主要工業礦物原料，包括平板玻璃、器皿玻璃、超白玻璃、光伏玻璃、石英玻璃等。

據統計，2023年我國平板玻璃產量為96941.80萬重量箱，石英砂消耗量約為3247萬噸；2023年我國光伏壓延玻璃累計產量2478.3萬噸，每生產1噸光伏玻璃大約需要0.71噸低鐵石英砂，因此，石英砂消耗量約1760萬噸。以此估算，2023年我國僅平板玻璃和光伏玻璃領域就需要石英砂超5000萬噸。

玻璃工業的對石英砂的質量要求主要體現在化學成分、穩定性、粒度組成三個方面。不同玻璃制品對石英砂的質量要求也各不相同。

玻璃行業主要產品類型有平板玻璃、器皿玻璃、鋼化玻璃、光伏玻璃、電子玻璃等。目前我國制造平板玻璃、鋼化玻璃等常規玻璃所用石英資源要求較低，可從規模大易開采加工的石英砂巖、石英巖等資源中獲得。

制作光伏玻璃等低鐵超白玻璃的石英砂要求較常規玻璃稍高，可以通過對部分優質的石英砂巖、脈石英、石英巖、天然石英砂等資源加工獲取。石英玻璃往往需要采用高純石英砂。

1、平板玻璃
從1988年至今，我國平板玻璃產量已連續35年穩居全球第一，其他國家始終無法望其項背。2024年，規模以上企業平板玻璃產量10.0億重量箱，同比增長2.9％。

平板玻璃是進行玻璃深加工的基礎材料，一般泛指普通平板玻璃，又稱原片玻璃或凈片玻璃，是玻璃中生產量最大、使用最多的一種。常用平板玻璃及其衍生品，如夾絲玻璃、壓花玻璃、玻璃磚、空心玻璃等。

不同平板玻璃對石英砂的指標要求有所不同，按照化學成分高低和粒度大小，可將整個平板玻璃行業用的石英砂分為Ⅰ類和Ⅱ類兩種類型，Ⅰ類Al2O3含量低，Ⅱ類Al2O3含量高。

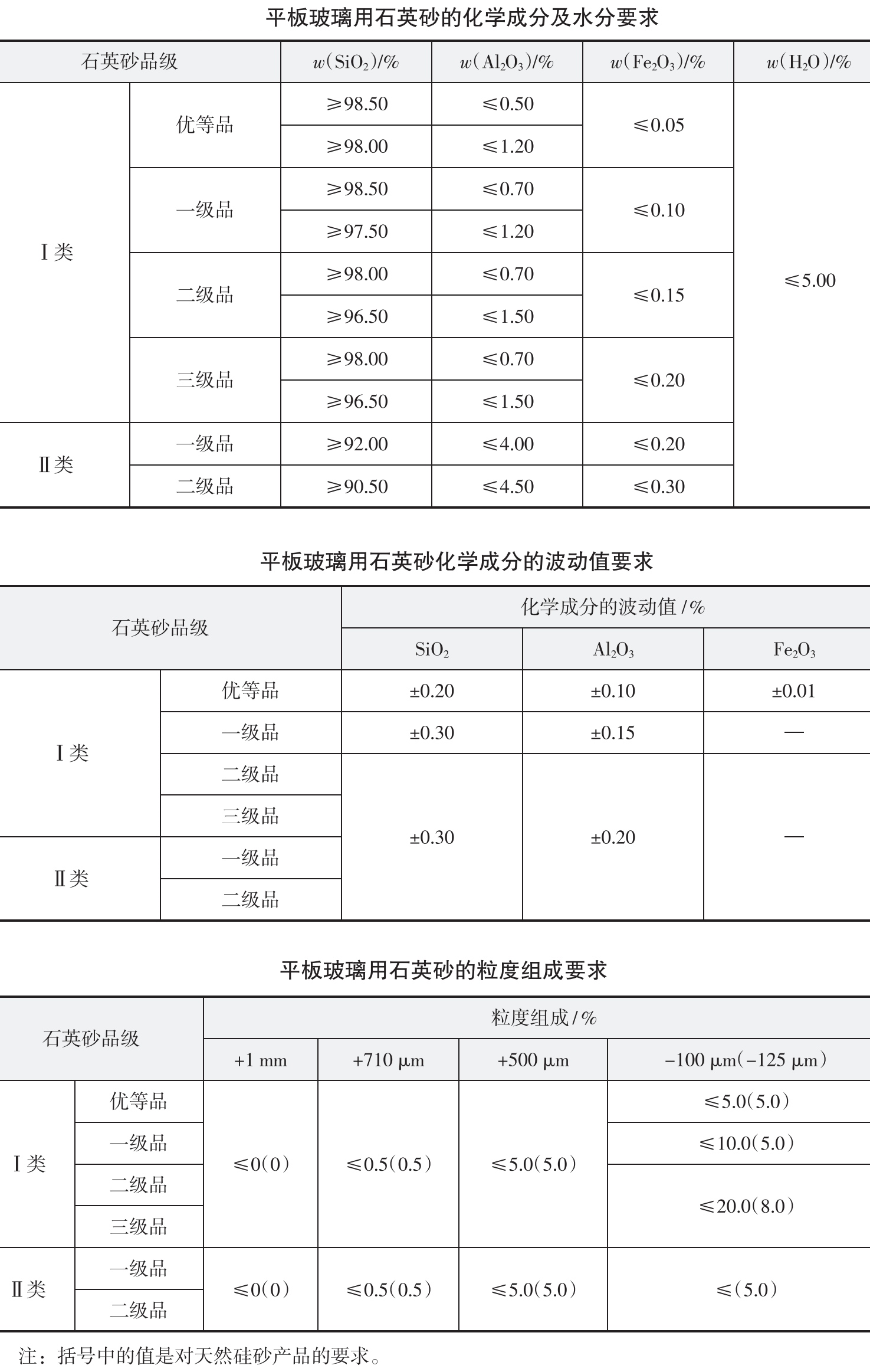

行業標準《JC/T529-2000平板玻璃用硅質原料》中有關平板用石英砂的化學成分、粒度組成等指標要求如下：


2、日用玻璃
日用玻璃產品主要包括瓶罐玻璃、器皿玻璃、儀器玻璃和醫藥玻璃，為食品、釀酒、飲料、醫藥等行業提供各種包裝配套和滿足社會消費需求，如啤酒瓶、玻璃杯及裝飾品、玻璃藥瓶等。藥用硅硼玻璃要求耐熱性和化學穩定性好。

石英砂的熔化溫度高達1730℃左右，石英的顆粒度對玻璃的形成影響最大。在實際生產中石英顆粒宜為棱角形狀，表面積大，配合料不易分層，顆粒粒度范圍60-140目。

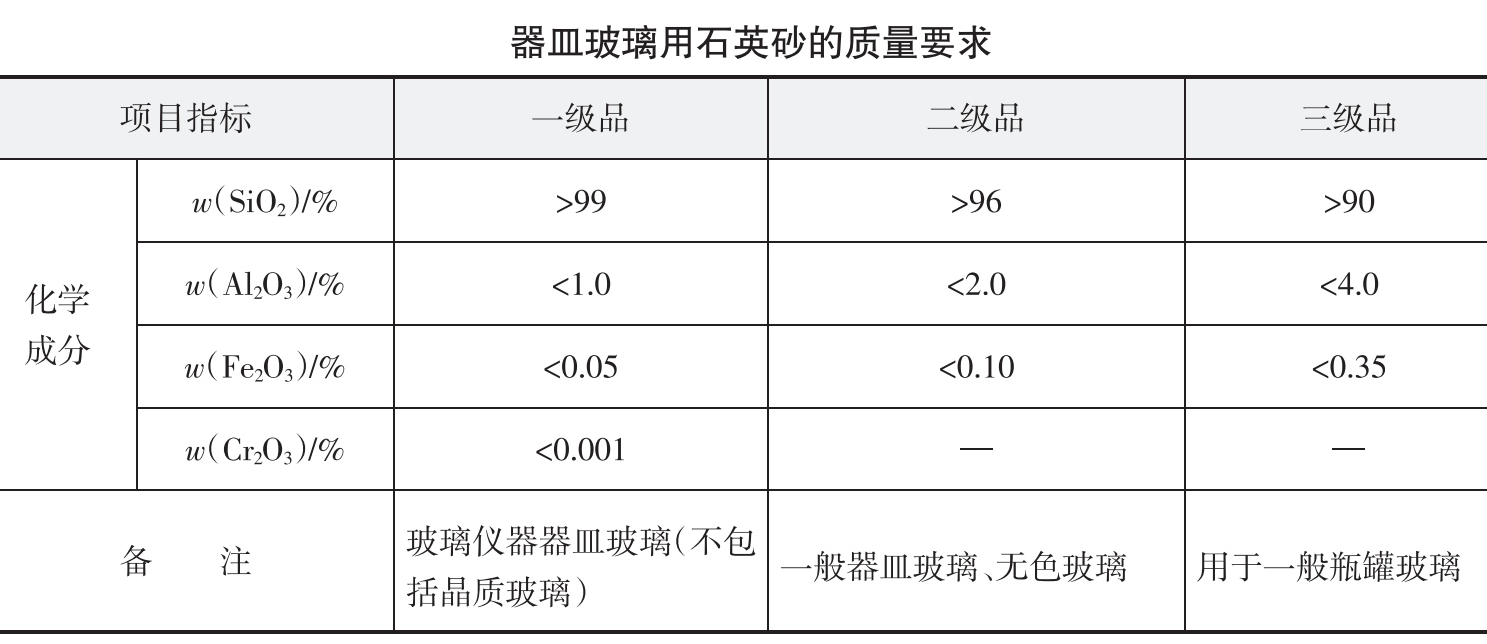

行業標準《DZ/T0207-2002玻璃硅質原料、飾面石材、石膏、溫石棉、硅灰石、滑石、石墨礦產地質勘查規范》中有關器皿玻璃對石英砂的質量要求如下：


3、光伏玻璃
光伏玻璃是由超白玻璃原片進行深加工制成，超白玻璃是一種透光率極高（透光率≥91.5%）、鐵雜質含量基本控制在100~150ppm之間和外觀極度透明的新材料玻璃，對超白玻璃的另外的叫法有低鐵玻璃和高透明玻璃。

由于光伏玻璃對透光率有要求，而石英砂中的鐵離子容易染色，因此，光伏玻璃對含鐵量要求嚴格，必須使用低鐵石英砂。

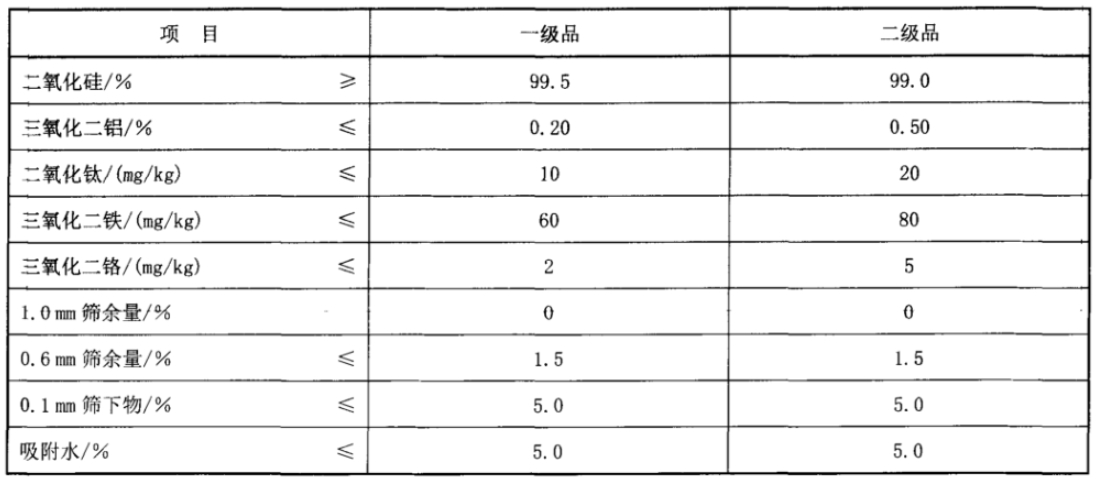

行業標準《JC/T2314-2015光伏玻璃用硅質原料》有關光伏玻璃對石英砂的質量要求


石英砂的純度以二氧化硅（SiO?）為核心指標。光伏玻璃用石英砂要求SiO?含量≥99.99%（即4N級別），部分高端產品甚至需達到99.998%（4N8級）。這一標準遠超普通玻璃用石英砂（通常SiO?≥99.5%），因為微量雜質會顯著降低玻璃透光率，導致光伏組件發電效率下降。例如，鐵（Fe）含量需嚴格控制在0.5μg/g以下，否則會吸收可見光，造成玻璃發綠或透光率降低。
鐵（Fe）：Fe?O?含量是核心指標，直接影響玻璃顏色和透光率。行業標準JC/T2314-2015光伏玻璃用硅質原料》要求≤100ppm，而企業實際控制更嚴格，如Fe?O?≤50ppm。超白玻璃中Fe?O?需≤0.015%（150ppm），部分高端產品甚至要求≤80ppm。
鈦（Ti）：TiO?含量≤300ppm，過量會導致玻璃發黃，降低紫外線和可見光透過率。
鋁（Al）與鈣（Ca）：Al?O?≤100ppm，CaO≤0.1%，以避免高溫下析晶或影響玻璃熔融特性。
堿金屬（K、Na）：K?O+Na?O總和≤2.5μg/g，防止玻璃表面析堿和電導率升高。
微量元素：B≤5μg/g，Mn≤1μg/g，Cr、Ni等難熔重礦物總量≤5ppm（如鉻鐵礦、鋯英石Cr?O?），避免高溫下形成結石缺陷或影響電學性能。
石英砂的粒度直接影響玻璃熔融均勻性和透光性，光伏用石英砂粒徑需集中在70~350μm范圍內，且該區間的累積質量分數≥90%。粒徑過?。ㄈ纾?00μm）易導致玻璃液過早形成，影響熱傳導；過大（如＞300μm）則難以完全熔化，形成氣泡或結石。
典型分級要求：
0.1~0.25mm（100~250μm）：占比5%~20%；
0.25~0.5mm（250~500μm）：占比20%~35%。

4、電子玻璃
包括信息顯示基板玻璃、高強蓋板玻璃、超薄觸摸屏玻璃等，如手機蓋板、觸摸屏、平板電腦等。目前市場上主流的觸摸屏蓋板玻璃主要為高鋁硅酸鹽玻璃。

例如，TFT-LCD玻璃基板用玻璃必須不含有堿金屬氧化物，為了保證玻璃化學成分的穩定和避免有害雜質元素的侵害，需對石英原料進行選礦提純以控制Fe、K、Na等有害雜質元素。

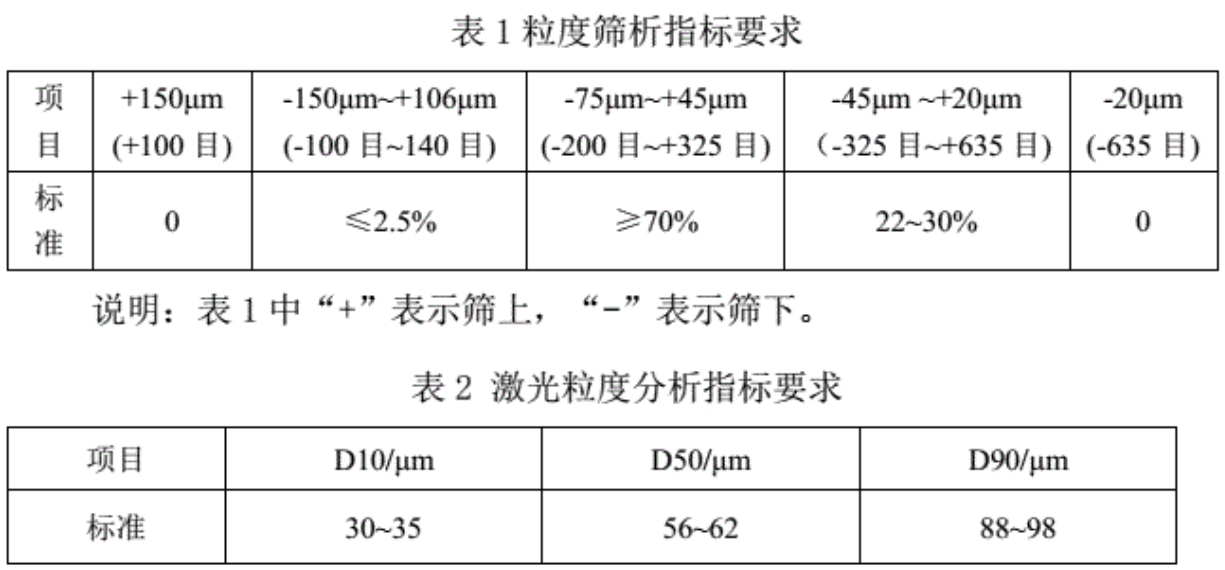

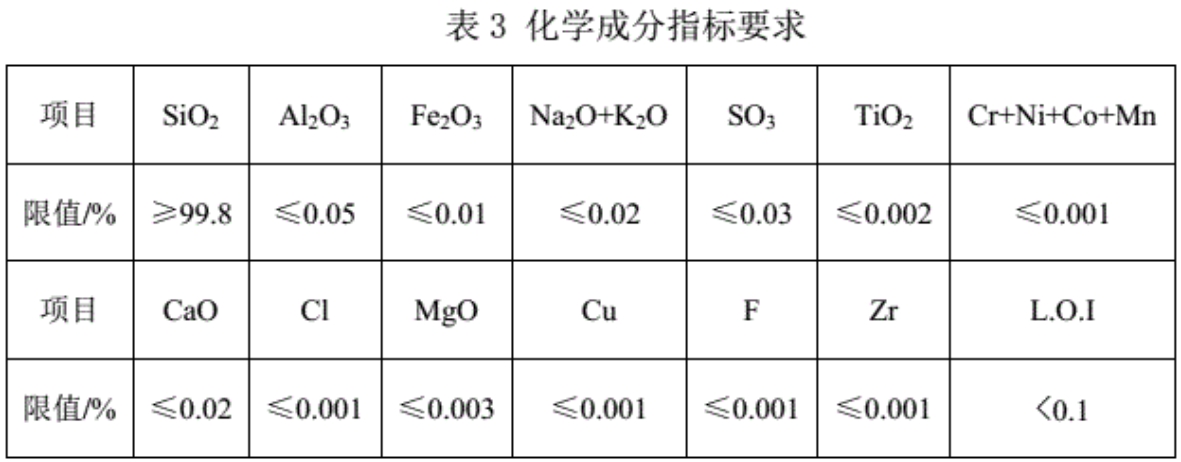

凱盛石英材料（黃山有限公司）發布的企業標準Q/245400KS02-2020《TFT-LCD玻璃基板用高純石英粉》中對TFT-LCD玻璃基板用高純石英粉產品粒度指標、化學成分指標等進行了規定。


5、石英玻璃
石英玻璃被譽為玻璃材料中的“皇冠”，是一種以SiO2為單組分的玻璃，具有超強的機械力學性能、熱性能、光學性能和電學性能。在半導體、光學器件、光通訊、太陽能等行業中，發揮著不可替代的作用。


石英玻璃從紫外光、可見光到紅外光（160nm~4500nm）均具有良好的透過率，是工業照明領域的重要原材料，作為光學儀器的透紫外、透紅外材料制造攝譜儀、紅外照相機、棱鏡以及透鏡。同時，石英玻璃具有很強的熱穩定性，數值在800~1000℃之間，光學石英玻璃還廣泛應用于高空高溫照相，比如：高溫作業窺視窗口、高精度測距儀以及大型天文望遠鏡。

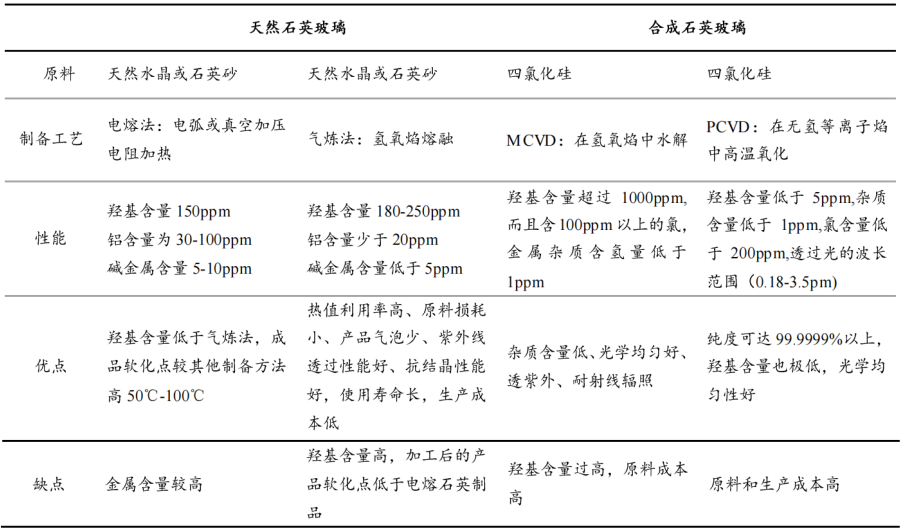

電熔工藝、氣煉工藝生產的石英玻璃均是采用高純石英砂為原料。美國矽比科（原尤尼明）IOTA6、IOTASTD、IOTACG系列高純石英砂是生產照明設備的主要原料，可以用來生產汽車疝氣燈、鹵素燈、高強度氣體放電燈和超高性能燈。
