玻璃硅質原料礦石分為巖類礦和砂類礦兩類：巖類礦包括海相沉積的石英巖、石英砂巖及熱液成因的脈石英等；砂類礦包括海相沉積石英砂，河流相沉積含長石、粘土石英砂，湖相沉積含長石、石英砂等。
　　
　　我國玻璃用硅質原料資源非常豐富，主要有石英巖、石英砂巖、石英砂和脈石英，其資源特點一是資源豐富，但分布不均衡，平板玻璃工業相對發達的華東、華北資源總量并不大；二是資源以石英巖、石英砂及石英砂巖的儲量為主，脈石英較少，水晶資源已基本枯竭；三是不同成因礦物品位各異，巖類礦比砂礦質量好，北方巖類礦比南方好，砂礦南方比北方好，海相沉積砂比陸相沉積砂礦好；四是伴生類硅質資源有所開發利用，近年來隨著霞石正長巖、白崗巖、淺粒巖等資源的發現與開發，成為玻璃用硅質原料的又一來源。
　　
　　1、平板玻璃用硅質原料質量要求

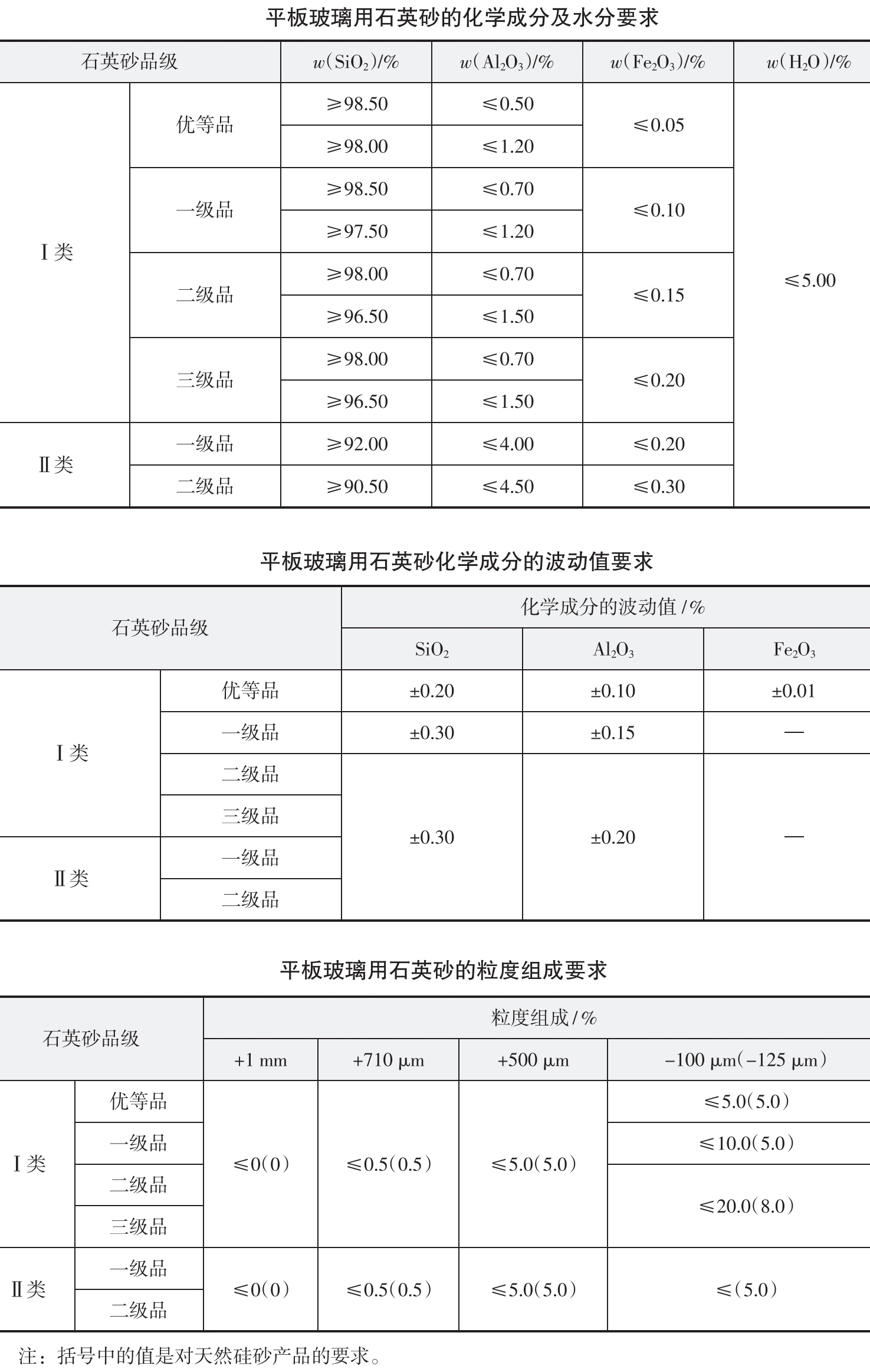

　　不同平板玻璃下游市場對石英砂的指標要求有所不同，按照化學成分高低和粒度大小，可以將整個平板玻璃行業用的石英砂分為Ⅰ類和Ⅱ類兩種類型，Ⅰ類Al2O3含量低，Ⅱ類Al2O3含量高。行業標準《JC/T 529-2000 平板玻璃用硅質原料》中有關平板用石英砂的化學成分、粒度組成等指標要求如下：


　　
　　2、日用玻璃用硅質原料質量要求
　　日用玻璃產品主要包括瓶罐玻璃、器皿玻璃、儀器玻璃和醫藥玻璃，為食品、釀酒、飲料、醫藥等行業提供各種包裝配套和滿足社會消費需求。石英砂是日用玻璃配合料中用量較大的原料。石英砂的熔化溫度高達1730℃左右，石英的顆粒度對玻璃的形成影響最大。

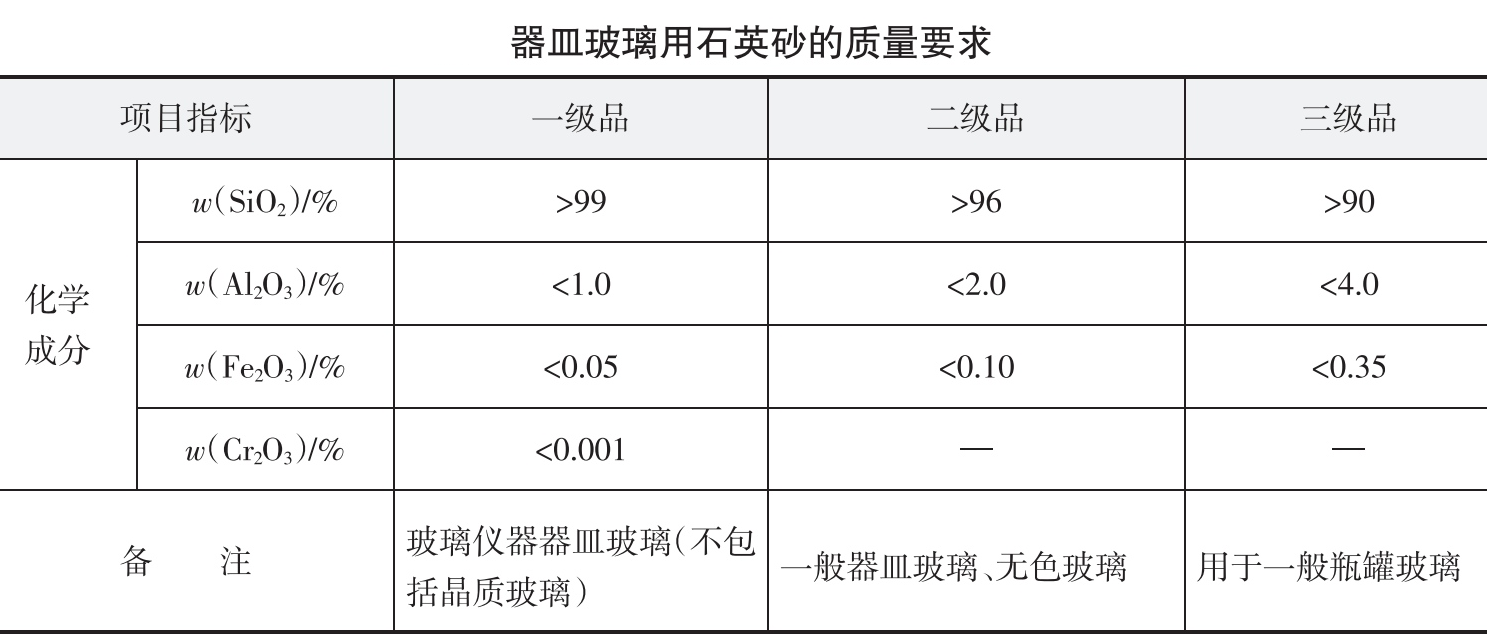

　　在實際生產中石英顆粒宜為棱角形狀，表面積大，配合料不易分層，顆粒粒度范圍60-140目。行業標準《DZ/T 0207-2002 玻璃硅質原料、飾面石材、石膏、溫石棉、硅灰石、滑石、石墨礦產地質勘查規范》中有關器皿玻璃對石英砂的質量要求如下：
