石英礦因巖漿分離或蝕變過程Al-Si糾纏，常包裹一定量的長石、云母等鋁硅酸鹽礦物于界面或內部，特別是微量、微細粒的長石和云母礦物，是高品質石英中Al、K、Mg、Na、Fe、Ca、Li等微量金屬元素的主要來源。
　　
　　這些賦存于石英界面、內部的微細粒雜質礦物，無法在破碎與磨礦工藝中暴露出來，高溫熱處理后因熱膨脹系數小而無法與外表面建立有效的遷移通道，在常規酸/堿法浸出過程因無法與浸出劑充分接觸而分離效率低下，在超高溫氯化焙燒過程中因無法與氯化劑充分接觸、氣固反應緩慢而分離效率低下。
　　
　　石英界面、內部的微量、微細粒長石、云母因其特殊的賦存狀態難以被常規選礦手段活化與分離；此類常見的石英礦床，或初加工成低端產品，或提高磨礦細度但應用卻大打則扣。因此，研究石英界面、內部微量、微細粒鋁硅酸鹽脈石礦物的分離是當前高純石英基礎理論研究的重中之重。
　　
　　目前，高純石英中鋁硅酸鹽脈石礦物分離方法主要有含氟熱壓酸浸、無氟熱壓催化酸浸。其中含氟熱壓酸浸已有工業化實踐，無氟熱壓酸浸工藝尚在實驗室完善階段。
　　
　　1、含氟熱壓酸浸技術
　　
　　含氟熱壓酸浸工藝是利用高溫焙燒-水淬工藝過程中石英相變/包裹體膨脹收縮導致的密度變化制造潛在微裂紋；利用高溫條件下HF對Si-O-Si鍵壁壘的特異性破壞作用來發展、擴大微裂紋，建立雜質礦物的遷移通道；利用混合酸在已有遷移通道基礎上迅速腐蝕、溶解賦存于石英晶體界面、內部的微量、微細粒長石、云母礦物包裹體，從而實現與主礦物石英的高效分離。
　　
　　熱力學方面：含氟熱壓浸出過程中，雜質Al元素在混合酸中多以氟鋁絡合物穩定存在，各絡合物離子在Eh-pH圖上共存，多以、及的形式游離于浸出液中。
　　
　　形貌方面：反應溫度為220℃時，反應壓力急劇上升，浸出劑溶液在壓力容器中形成亞臨界狀態；浸出劑溶液中活性成分HF、H+進行著高度分子熱運動，混合酸溶液沿石英晶體表面微裂隙（焙燒-水淬）擴散，迅速與晶體界面、內部的雜質礦物發生劇烈的化學反應；在此過程中，混合酸亦與裂隙處石英活性點反應，使得微細裂隙、腐蝕坑發展形成寬度為1～5µm的明顯裂隙，加快反應速度。利用電鏡觀察磨削、拋光后的石英砂剖面，混合酸溶液與石英中雜質礦物及石英反應，形成了大量的裂隙，并延伸至石英顆粒內部。部分裂隙完全貫穿石英顆粒，部分裂隙伸入石英顆粒核心部分。
　　
　　動力學方面：Al元素浸出過程符合Avrami模型（-ln（1-x）=ktn）。熱壓浸出溫度升高至200、220℃時，n<0.5，浸出過程的化學反應速度隨溫度升高快速增加，化學反應阻力小于浸出劑內擴散阻力，熱壓浸出反應過程受內擴散控制。石英界面、內部雜質的化學浸出較為復雜，浸出劑的內擴散受到包裹關系、顆粒大小等多重因素干擾，是今后研究應當關注的地方?！　?br /> 　　
　　相關研究：鐘樂樂利用含氟的混合酸溶液在高壓反應釜裝置中浸出焙燒-水淬后石英砂中的雜質，在HF濃度1.2mo/L、HCl為3.0mol/L、HNO3為1.0mol/L、液固比5:1、反應時間6h、反應溫度280℃時，Al、Fe、K、Na、Ca、Mg的含量分別為（µg/g）：9.37、0.18、3.37、14.75、3.47和0.55，代表元素Al元素去除率高達87.7%。
　　
　　2、無氟熱壓催化酸浸技術
　　
　　雖然含氟熱壓酸浸工藝通過發展焙燒-水淬后石英中微裂紋來提升分離效率，但含氟廢水對自然環境的破壞是不可修復的。在加壓反應釜中引入非金屬催化劑（避免金屬離子污染石英）形成加溫-加壓-催化反應，既能提高鋁硅酸鹽雜質礦物的酸解速度，又能避免游離氟對環境的污染。
　　
　　無氟熱壓催化酸浸工藝：石英砂在900℃下焙燒5h后迅速水淬冷卻；浸出溫度280℃，HCl濃度0.8mol/L，NH4Cl濃度0.8mol/L，液固比為10:1，反應時間6h，結果表明NH4Cl-HCl熱壓浸出體系對石英中Al、K、Fe、S元素去除效果好，對Mg、Ti、Ca、P元素有一定去除效果，對Na、B、Zr元素去除效果較差。以K元素計，石英中白云母的分離效率達到99.0%以上。利用H+-NH4+水解平衡催化體系，使用極低濃度的NH4+-酸體系，在加壓反應釜中酸解鋁硅酸鹽礦物；與含氟熱壓酸浸相比，完全不使用氟化物，在動力學上提升鋁硅酸鹽的酸解速率，從而實現石英界面、內部微量、微細粒鋁硅酸鹽脈石礦物的高效分離。
　　
　　Lin等分析了氧化焙燒過程石英中白云母的熱解機制，解釋了NH4+在白云母酸解熱力學、動力學上的影響，剖析了石英中微量白云母的酸解過程與行為，從根本上揭示了無氟熱壓催化酸浸工藝的優勢。
　　

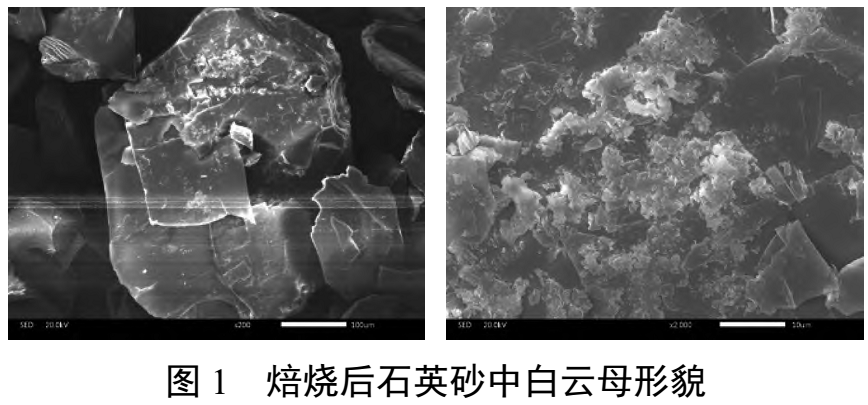

　　熱力學方面：在氧化焙燒過程中，白云母或白云母焙燒后的產物在熱力學上很難在界面處與石英反應；焙燒后的白云母易分解為非晶態的K2O·Al2O3·SiO2活性結構，與界面石英分離形成微裂紋，且不易形成尖晶石、莫來石等穩定相。研究表明900℃（低于1000℃）氧化焙燒，可使白云母脫除層間水，晶體結構破壞，層間距增大，但保持片狀結構（非晶態的K2O·Al2O3·SiO2），不與石英反應生成次生相?？刂票簾郎囟群蜁r間、調節白云母分散度是保證白云母在氧化焙燒過程中不產生次生相的重要途徑。
　　
　　動力學方面：Al元素浸出過程同樣符合Avrami模型（-ln（1-x）=ktn）。在Avrami模型擬合中，0.5<n<1.0，隨反應溫度的升高而降低，表明Al元素的無氟加壓浸出過程受到化學反應和內擴散的共同控制；溫度升高，化學反應阻力越來越小，擴散阻力增大。依據阿倫尼烏斯方程計算表觀活化能為52.18kJ/mol，可判斷Al元素的無氟加壓浸出過程主要受化學反應控制。
　　

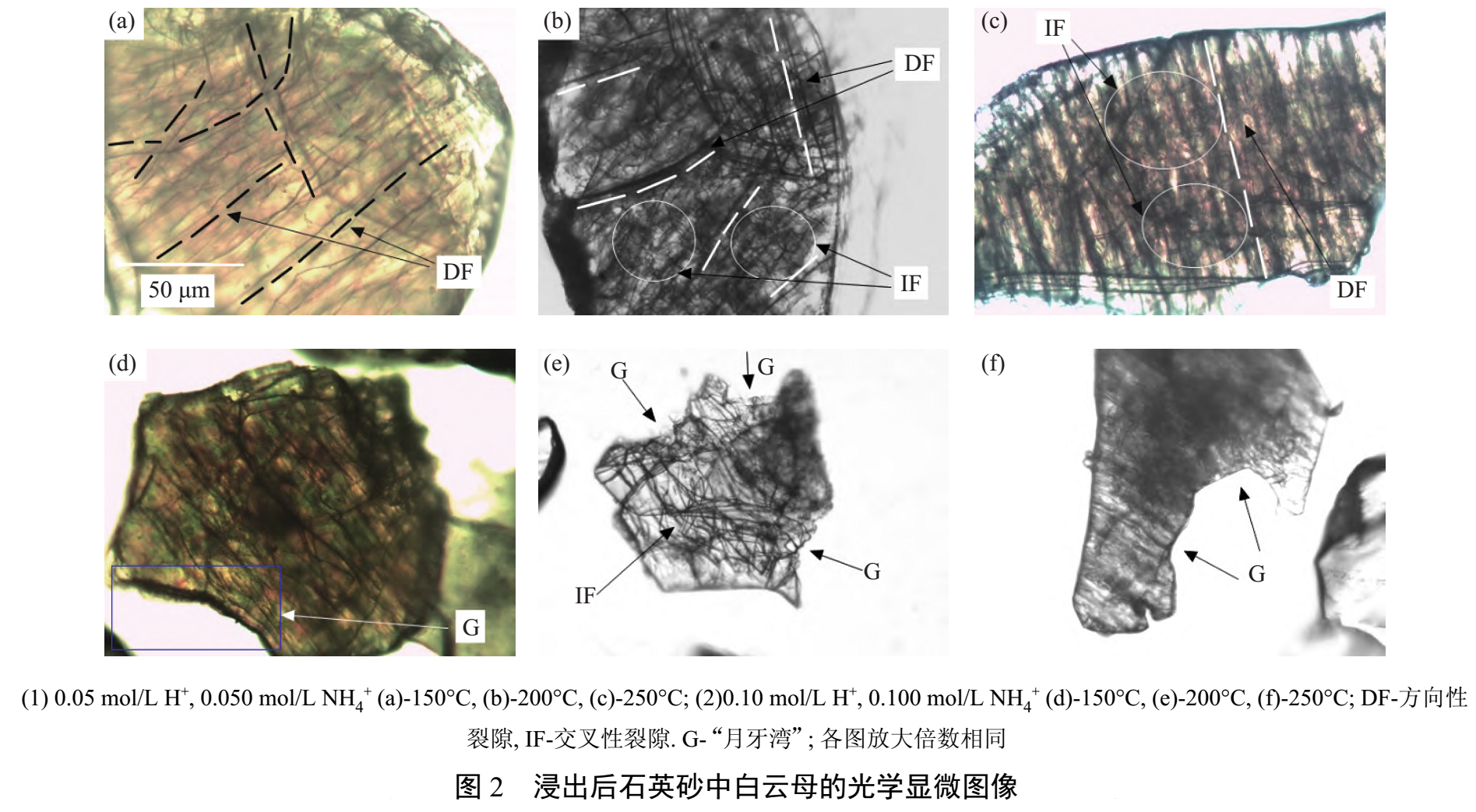

　　形貌方面：氧化焙燒可破壞白云母的表面結構，在其內部發育形成方向性微裂紋，為白云母酸解提供大量的活性位點。利用光學顯微鏡對不同溫度、不同濃度酸處理條件后的微小白云母進行觀察可知，浸出溫度越高白云母邊緣的透光性越強，白云母的{001}面被浸出劑直接溶解，且作用強烈；浸出溫度越高，白云母中裂隙越復雜，表面方向性裂隙發育為交叉性裂紋，裂紋的深度與寬度加大、加寬。無氟加壓浸出反應趨向于沿著由焙燒引起的裂隙進一步破壞白云母結構，提供更多的活性位點，使得白云母沿其表面、邊緣與裂隙溶解，從而加速浸出反應。在相同溫度下，提高藥劑濃度可以放大活性差異，促進白云母的邊緣溶解，在其邊緣形成“月牙灣”；活性位點與惰性位點的浸出差異在無氟加壓浸出過程中被放大，白云母的活性位點被優先溶解；同時，這些“月牙灣”又提供更多的化學反應活性位點，促進白云母的進一步溶解。






　　
　　在加壓反應過程中，浸出液中H+濃度隨著反應的進行逐漸降低，在動力學上不利于浸出反應的進行；浸出溶液中的NH4+通過其水解平衡，能夠穩定H+濃度，使得浸出反應始終高速進行。隨著H+消耗，NH4+水解平衡向右移動，從而降低浸出反應的化學反應阻力。同時，高溫與Si-O-Al鍵斷裂形成的Si-O-結構能夠促進與誘發NH4+的水解反應，即活性位點的H+濃度更高、更穩定，從而實現白云母的催化浸出。
　　
　　研究同時利用電子探針-能譜儀分析浸出后元素面分布顯示：白云母中Si與K在無氟條件下優先于Al被浸出，這表明熱壓浸出過程中白云母的化學溶解與結構坍塌是通過破壞Si-O-Al鍵實現的。
　　
　　整體來看，含氟、無氟熱壓酸浸工藝在用于分離石英中微量、微細粒鋁硅酸鹽脈石礦物時須用到高溫、高壓環境。分離工藝對生產裝備的壽命要求高，要求其在200～300℃酸性條件下連續、穩定、安全的工作；裝備成本較高，藥劑成本較低，同時產量也受到裝備壽命制約，主要適用于嵌布關系復雜、原礦品位較高的石英砂深加工。
　　
　　因此，尋找更加高效的均相催化劑以提升石英中架狀硅酸鹽礦物的分離效率，早日實現界面間微量、微細粒長石/石英綠色、高效分離是重大科學目標?！　?br /> 　　
　　資料來源：《林敏,徐順秋,劉子源,等.高純石英（SiO2）評述（一）：微量、微細粒鋁硅酸鹽礦物的活化與分離[J].礦產綜合利用,2022(06):17-20+25》，由【粉體技術網】編輯整理，轉載請注明出處！
