隨著(zhù)橡膠工業(yè)的迅速發(fā)展，傳統的補強填料炭黑和白炭黑已經(jīng)不能滿(mǎn)足需求，尋找廉價(jià)的補強填料成為行業(yè)重要的研究課題。其中高嶺土以豐富的儲量和低廉的價(jià)格以及突出的補強效果成為應用前景廣闊的橡膠補強填料。
　　
　　煤系高嶺土是指在煤系地層中，以高嶺石為主要礦物成分的高嶺石黏土巖，成分相對單一，通常以高純度的高嶺石晶體存在于自然界中，其高嶺石的質(zhì)量分數可達0.97以上。
　　
　　要使高嶺土在橡膠基體中呈現良好的補強效果，對其進(jìn)行表面改性處理十分關(guān)鍵。張慶斌等通過(guò)高速剪切粉碎和攪拌的方法，對高嶺土進(jìn)行表面改性處理，以期達到表面有機化并能與橡膠基體良好結合，同時(shí)對高嶺土的改性效果進(jìn)行評價(jià)，考察高嶺土對丁苯橡膠（SBR）物理性能及界面結合方面的影響，結果表明：
　　
　?。?）在高速剪切粉碎機中，高嶺土的最佳改性條件為：改性劑（偶聯(lián)劑KH-550）質(zhì)量分數為0.04，改性時(shí)間為1min。
　　
　?。?）在最佳改性條件下，與未改性高嶺土膠料相比，改性高嶺土膠料的物理性能明顯提高，拉伸強度提高89%，撕裂強度提高21%，DIN磨耗量減小18%。


　　

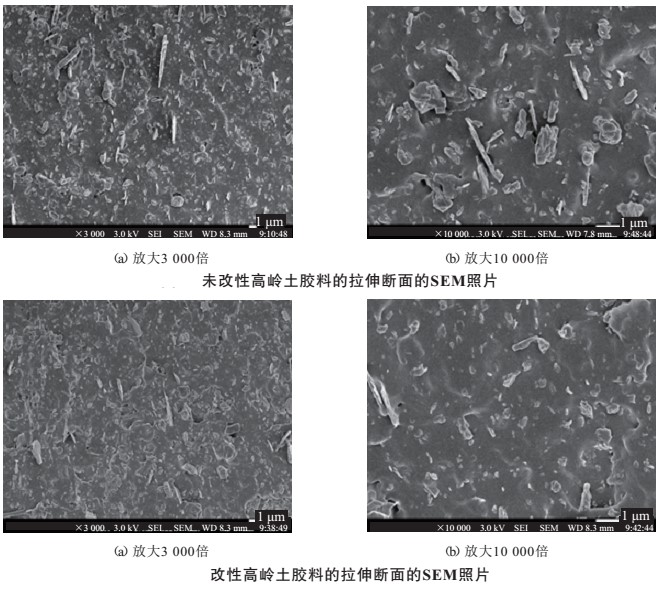

　?。?）與未改性高嶺土相比，改性高嶺土與橡膠的相容性改善，與橡膠基體結合良好，有利于傳遞應力，使膠料呈現優(yōu)異的物理性能。
　　
　　資料來(lái)源：《張慶斌,王宇軒,林煉,等.煤系高嶺土的干法改性及其填充丁苯橡膠的性能[J].橡膠工業(yè),2021,68(01):38-43》，由【粉體技術(shù)網(wǎng)】編輯整理，轉載請注明出處！
