活性白土是一種具有微孔網絡結構、比表面積很大的多孔型白色粉末，具有強的吸附性，可用于脫色、除臭等，其中顆粒狀活性白土還可做芳烴重整、異構化、歧化的催化劑。
　　根據工藝條件，膨潤土生產活性白土可分成干法、濕法和半濕法。
　　
　　1、干法
　　干法是將少量的酸與膨潤土充分混合擠壓，放置一定時間，然后烘干粉碎而成。
　　
　　該法工藝簡單，成本低，不污染環境。但由于酸與膨潤土很難分散均勻，反應所生成的無機鹽不能除去，故產品質量一般較差。
　　
　　2、半濕法
　　
　　半濕法是利用稀的硫酸水溶液，在高壓釜中于200-250℃、1.5-2.0MPa下活化膨潤土約4h。
　　
　　該法由于采用高溫、高壓，增大了操作困難，使該工藝的推廣應用受到了限制。
　　
　　3、濕法
　　

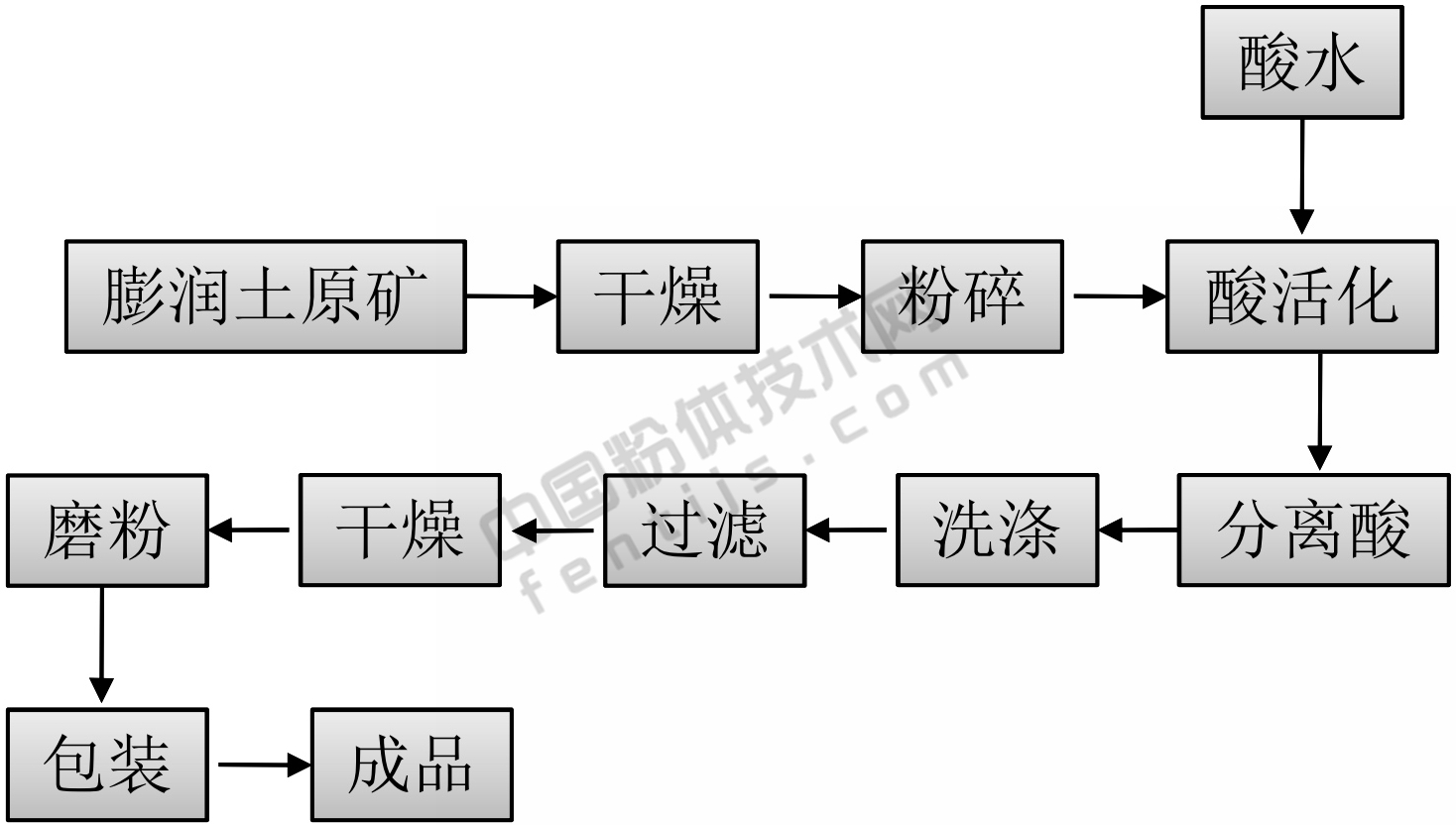

　　濕法是將水、酸和膨潤土按—定的比例在反應罐中混合，在100℃左右加熱2-6h，反應產物經洗滌、烘干、粉碎得活性白土，該方法生產的活性白土的脫色力和活性度等指標均較高，質量穩定，是國內最常見的生產工藝。


　　
　　該法的優點是反應均勻而充分，產品性能穩定，白度和純度高，脫色力強；缺點是耗酸量、耗水量大，成本高，污染環境。但這些缺點可通過一定的途徑加以克服，如回收洗滌水和反應液循環用于膨潤土的活化和產品的漂洗，在生產活性白土的同時生產Al2(SO4)3等。
