2019年膨潤土精細提純技術高級研修班將于2019年7月10-12日在北京工業職業技術學院召開！具體內容請關注微信公眾號“粉體技術網”，報名咨詢：13521444038。
膨潤土是以蒙脫石為主要成分的含水粘土巖，具有優異的膨脹性、吸附性、陽離子交換性、催化性、粘結性、懸浮性和可塑性等特殊性能，被譽為是“萬能粘土”。
天然膨潤土常含有石英、長石、云母等脈石礦物，往往需要經過選礦提純、改性等精深加工手段，方能滿足現代工業生產的要求。膨潤土精深加工常見的23種工藝有：
1、鈣基膨潤土制備鈉化膨潤土
鈉基膨潤土的工藝性能明顯優于鈣基膨潤土，然而在膨潤土礦床中，鈣基膨潤土占主導地位，因而膨潤土的鈉化改型，是膨潤土的主要加工技術之一。
膨潤土鈉化改型是用Na+將蒙脫石晶層中可置業換的陽離子Ca2+或Mg2+置換出來，將鈣基膨潤土轉換成鈉基膨潤土。一般方法是在鈣基膨潤土中加入鈉鹽（通常是Na2CO3），使其發生離子變換反應。鈉化改型主要有懸浮液法（濕法）、堆場鈉化法（陳化法）、擠壓法等。

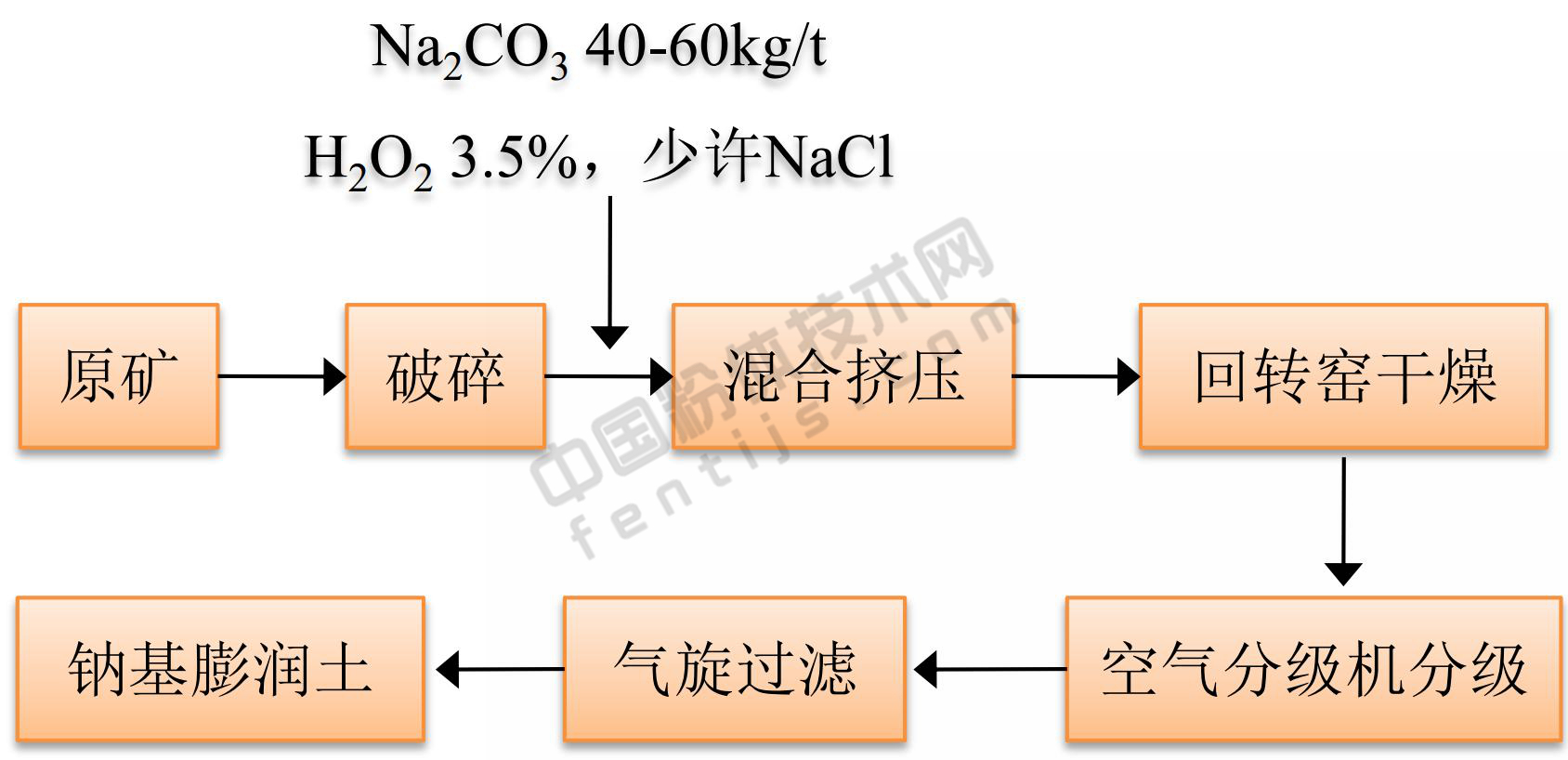

鈉基膨潤土人工擠壓鈉化原則流程
2、鈣基膨潤土制備鋰基膨潤土
鋰基膨潤土能夠在有機溶劑中成膠，代替有機膨潤土，人工鋰化是制備鋰基膨潤土的主要方法之。
人工鋰化是用鋰離子置換蒙脫石層間可交換Ca2+或Mg2+等陽離子，將鈣基膨潤土改型為鋰基膨潤土。

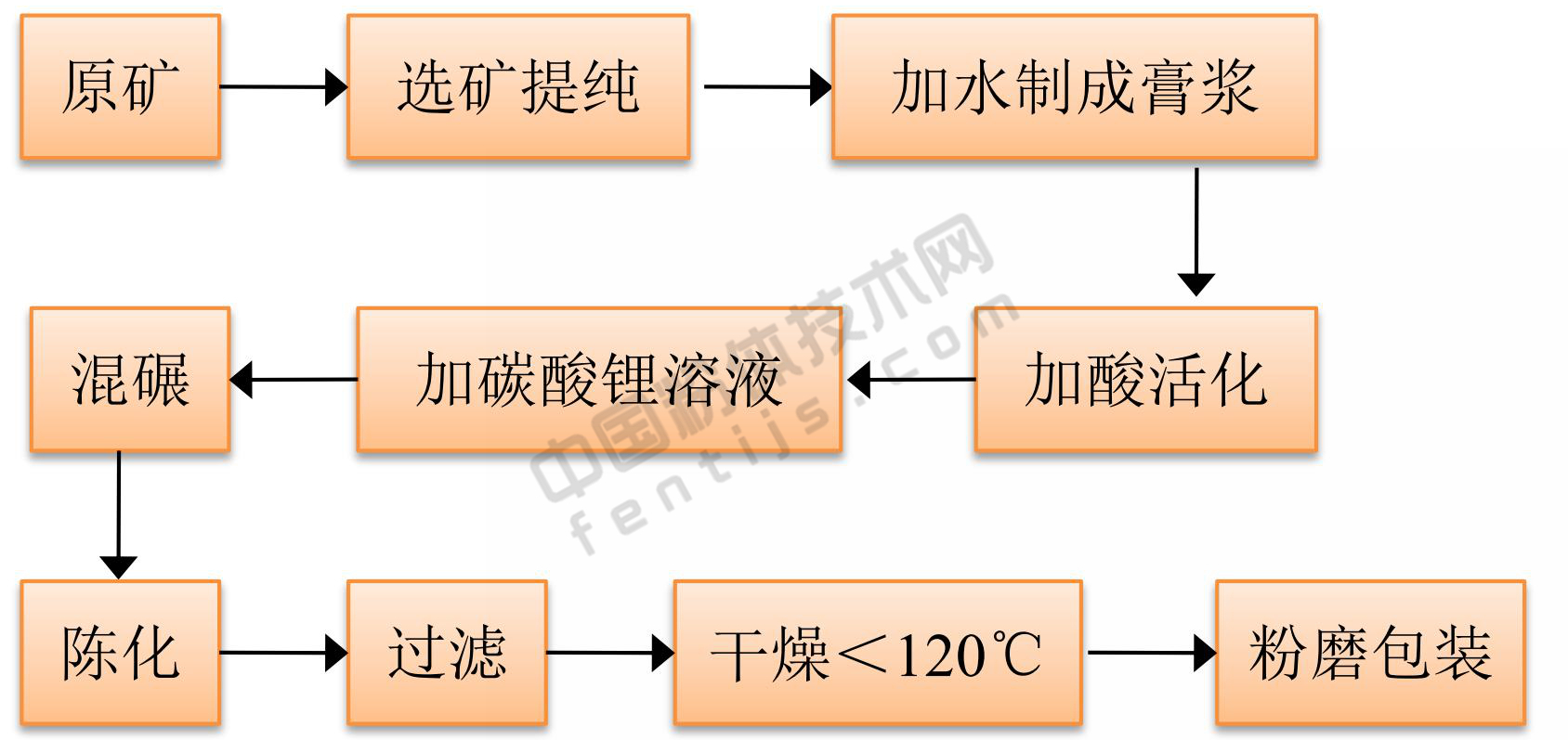

鋰基膨潤土制備原則流程
3、膨潤土酸活化制備活性白土
鈉基膨潤土許多物化性能優于鈣、鎂基，但其比表面積及吸附能力仍不如酸活化產品。因此，國內外許多廠家依然生產酸活化產品（活性白土）。
活性白土是以粘土（主要是膨潤土）為原料，經無機酸化或鹽處理而得，是一種具有微孔結構、比表面積很大的多孔型白色-灰白色粉末，具有強的吸附性。
目前，國內外生產活性白土的工藝有3種：濕法、干法、半濕（或半干）法。濕法生產的活性白土的脫色力和活性度等指標均較高，質量穩定，目前國內大多采用該工藝。

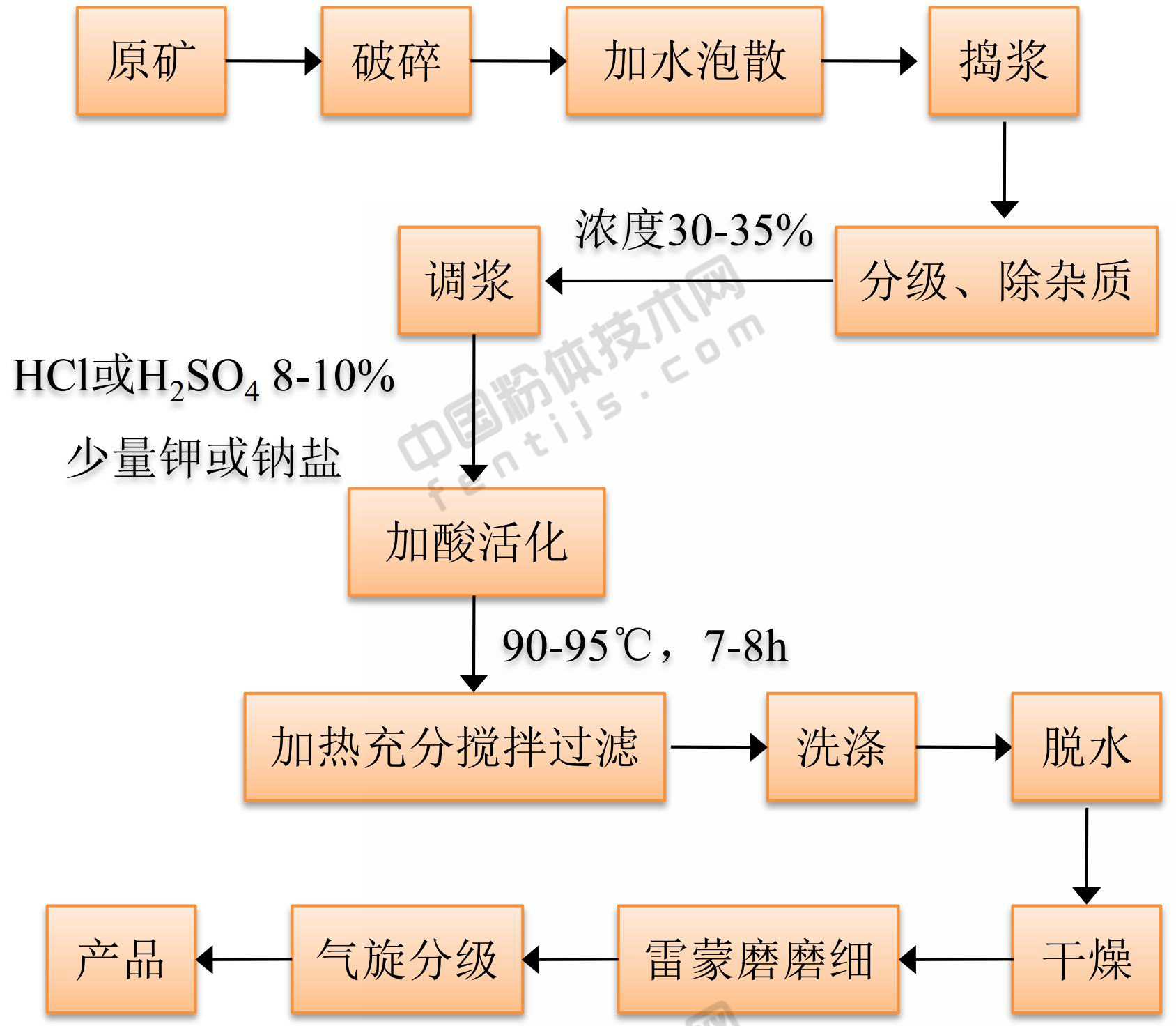

膨潤土濕法制備活性白土原則流程
4、膨潤土制備有機膨潤土
有機膨潤土是指用有機銨陽離子置換蒙脫石中的可交換陽離子，使其覆蓋于蒙脫石的表面，堵塞了水的吸附中心，使其失去吸水的作用，變成疏水親油的有機膨潤土絡合物。目前，有機膨潤土的制備工藝可分為濕法、干法、預凝膠法3種。

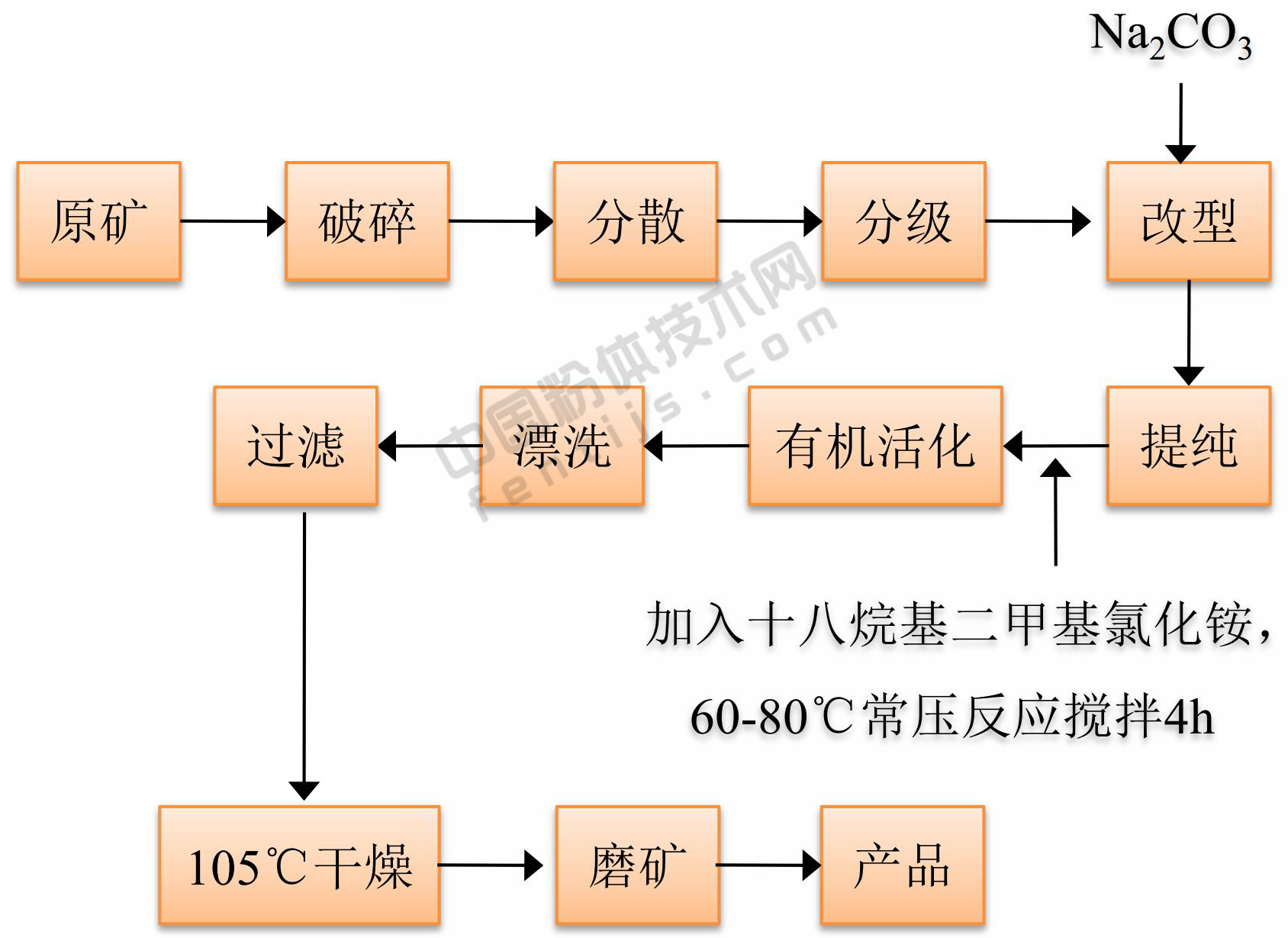

有機膨潤土濕法制備原則流程
5、膨潤土制備無機凝膠
無機凝膠是以膨潤土為主要原料，經提純、鈉化改型、磷化改性及膠化等工序生產出來的一種具有高附加值的膠體類產品，具有增稠、觸變、抗電解質鹽類、抗酸性能好，耐酸、堿，性能穩定等特點，因而廣泛應用于日化、制藥、洗滌、陶瓷、玻璃、造紙、鑄造、電池等行業。

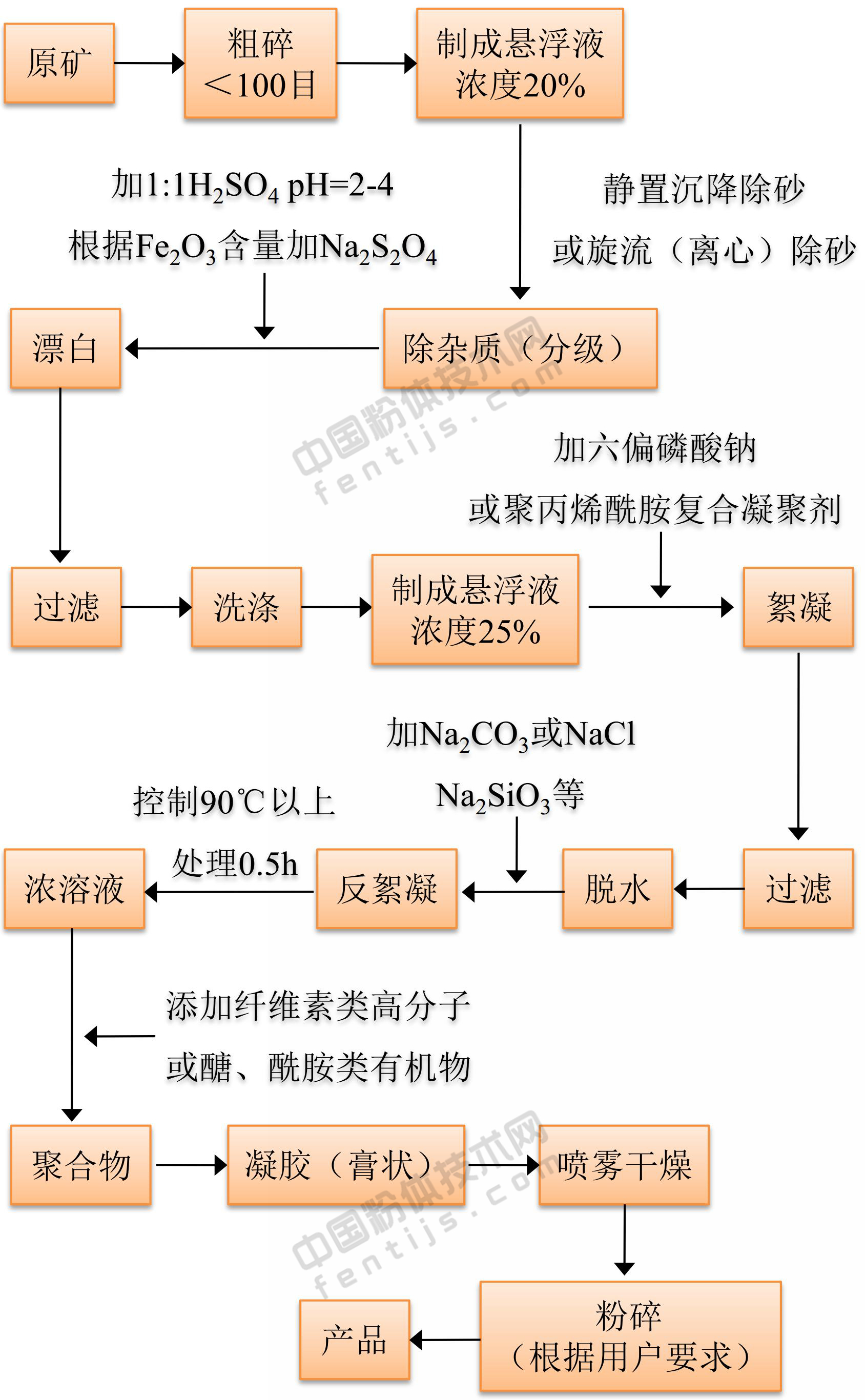

膨潤土制備無機凝膠原則流程
6、膨潤土制備柱撐蒙脫石
柱撐蒙脫石是柱化劑（或稱交聯劑）在蒙脫石層間呈“柱狀”支撐，增加其晶層間距，具有孔徑大、比表面積高、微孔量高、表面酸性強、耐熱性好等特點，是一種新型的離子-分子篩、高效催化劑，具有廣闊的工業應用前景和巨大的潛在市場。

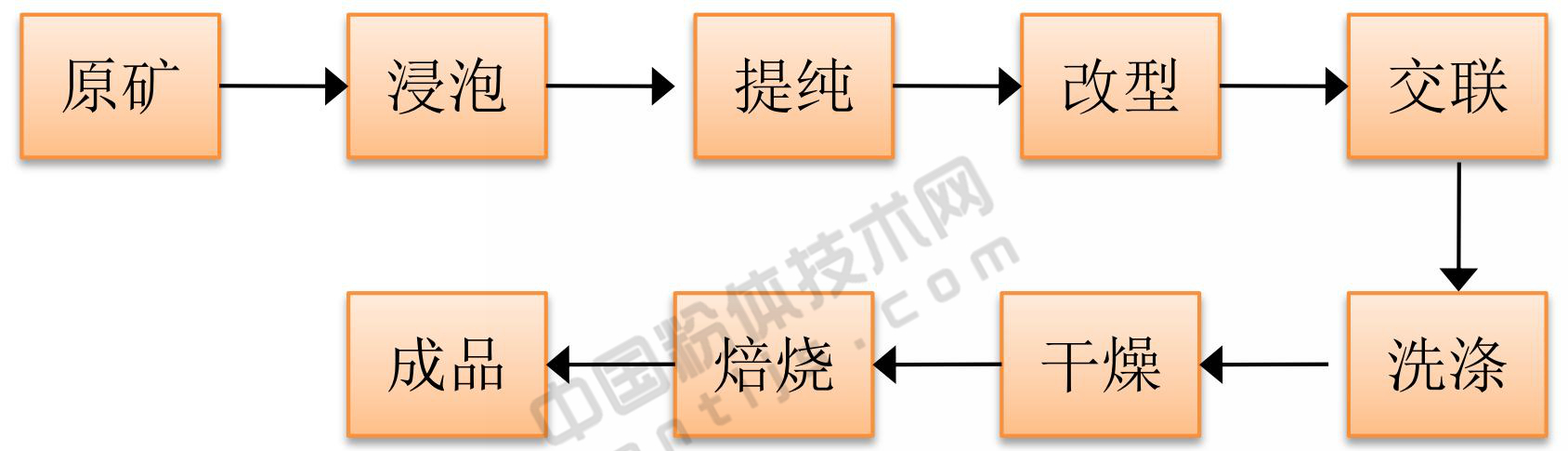

膨潤土合成柱撐蒙脫石原則流程
7、膨潤土制備干燥劑
膨潤土干燥劑在美、英、法等國已廣泛應用，具有比表面積大、交換容量大、吸潮性能強，無毒、無臭、無味、無腐蝕性，并能再生復用，廣泛應用于軍工、醫藥、食品等工業作干燥劑，可代替硅膠。

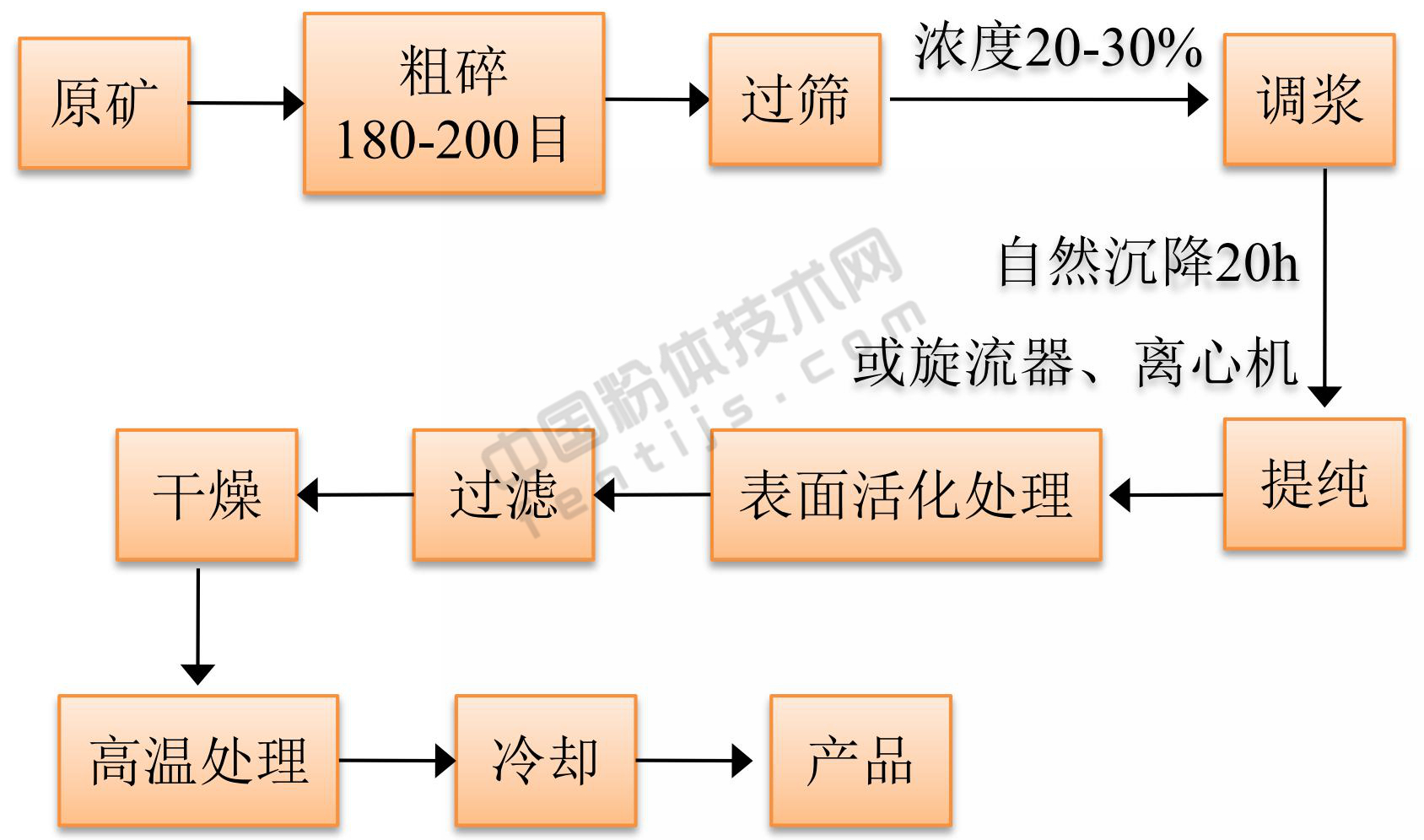

膨潤土制備干燥劑原則流程
8、膨潤土制備礦物脫色澄清劑
膨潤土經提純、改性后，可用作葡萄糖、味精、酒類等脫色澄清劑。
膨潤土制備礦物脫色澄清劑原則流程
9、膨潤土制備合成沸石
膨潤土硅鋁含量較高，可作為合成沸石分子篩的原料。一般是膨潤土經酸化處理后（一般用H2SO4），活性硅酸與偏鋁酸鈉在強堿液中水合而成。

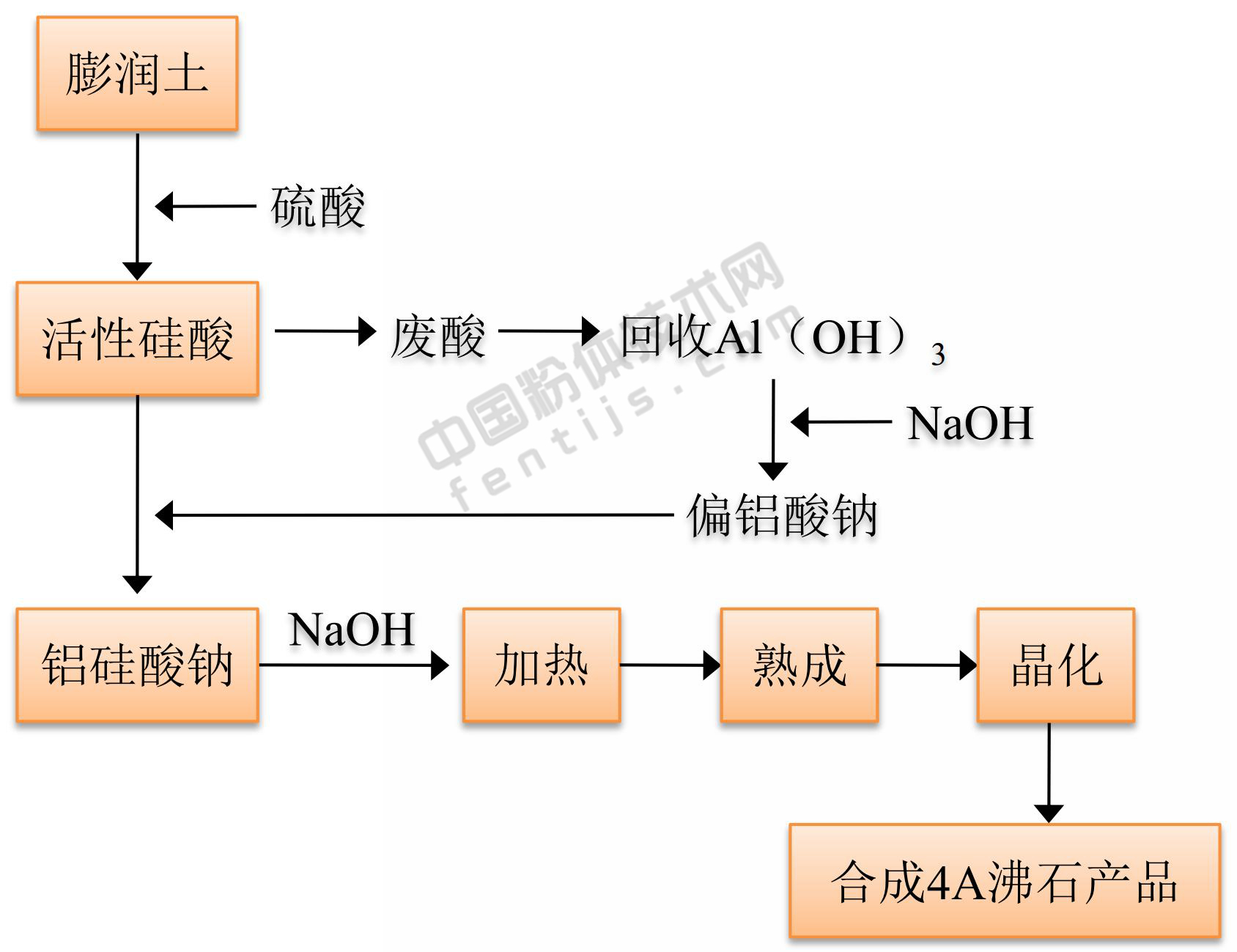

膨潤土制備合成沸石原則流程
10、膨潤土制備洗發水
在洗發水中加入改性提純后的優質膨潤土，不僅改變了洗發香波的觸變性和粘稠性，而且使其洗滌效果十分優良，具有洗發、護發一次完成的特點。

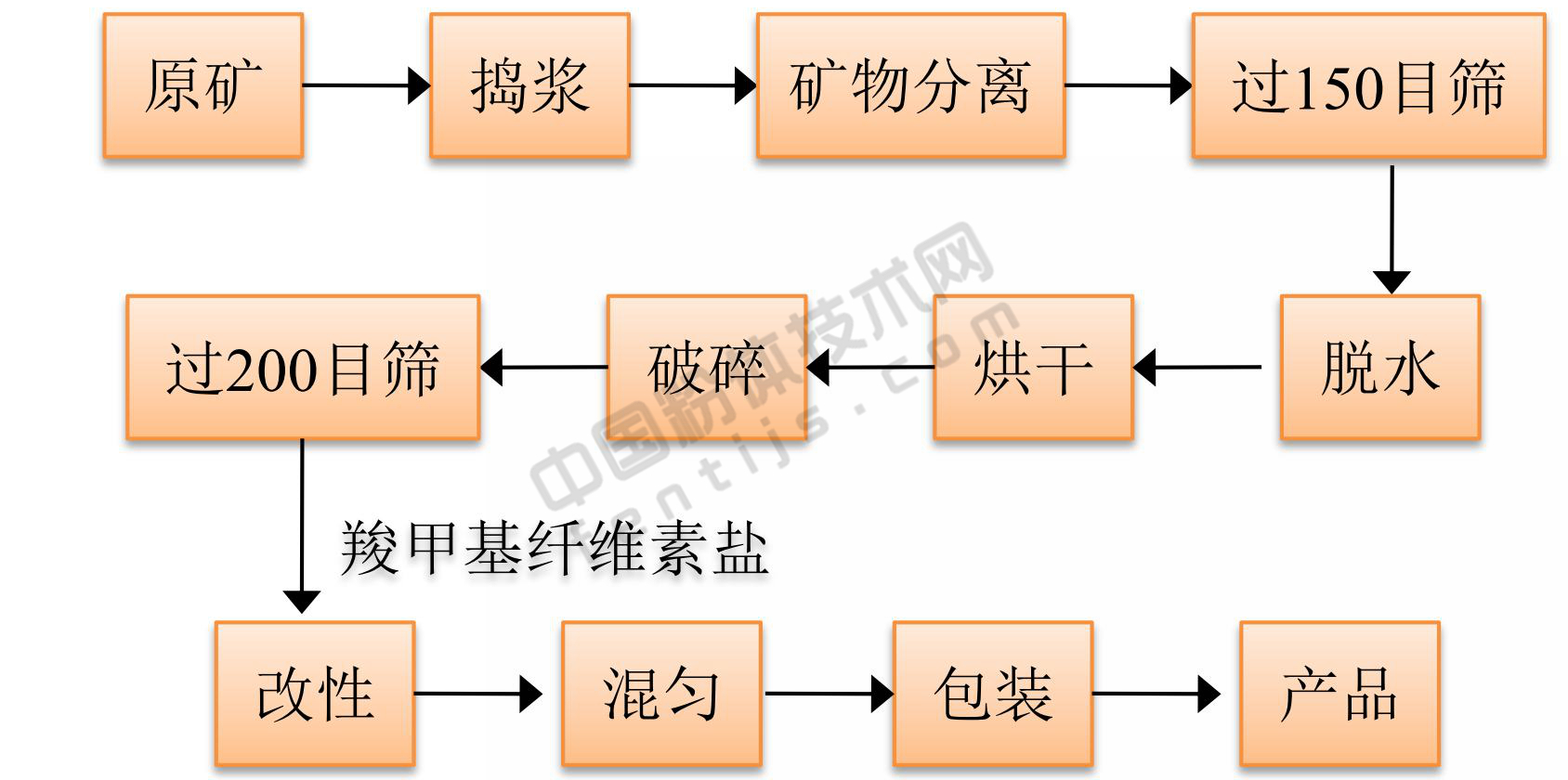

膨潤土制備洗發水配料原則流程
11、膨潤土制備鉆井泥漿
采用無機鹽復合物來處理膨潤土，配方為：碳酸鈉2%，鎂鹽0.5%，聚合物（羧甲基纖維素2）0.5%（即4:l:l）。該產品添加復合鹽后質量完全符合APL級膨潤土標準，所用生產設備為一般的雷蒙磨機及干燥設備，工藝簡單、投資少，收效快。
12、膨潤土制備石棉乳化瀝青屋面防水涂料
膨潤土制備石棉乳化瀝青屋面防水涂料的配方為：甲液（重量%）：鈉基膨潤土15、水30、石棉10、水玻璃15；乙液（重量%）：10#瀝青25，100#瀝青60、其它瀝青15。

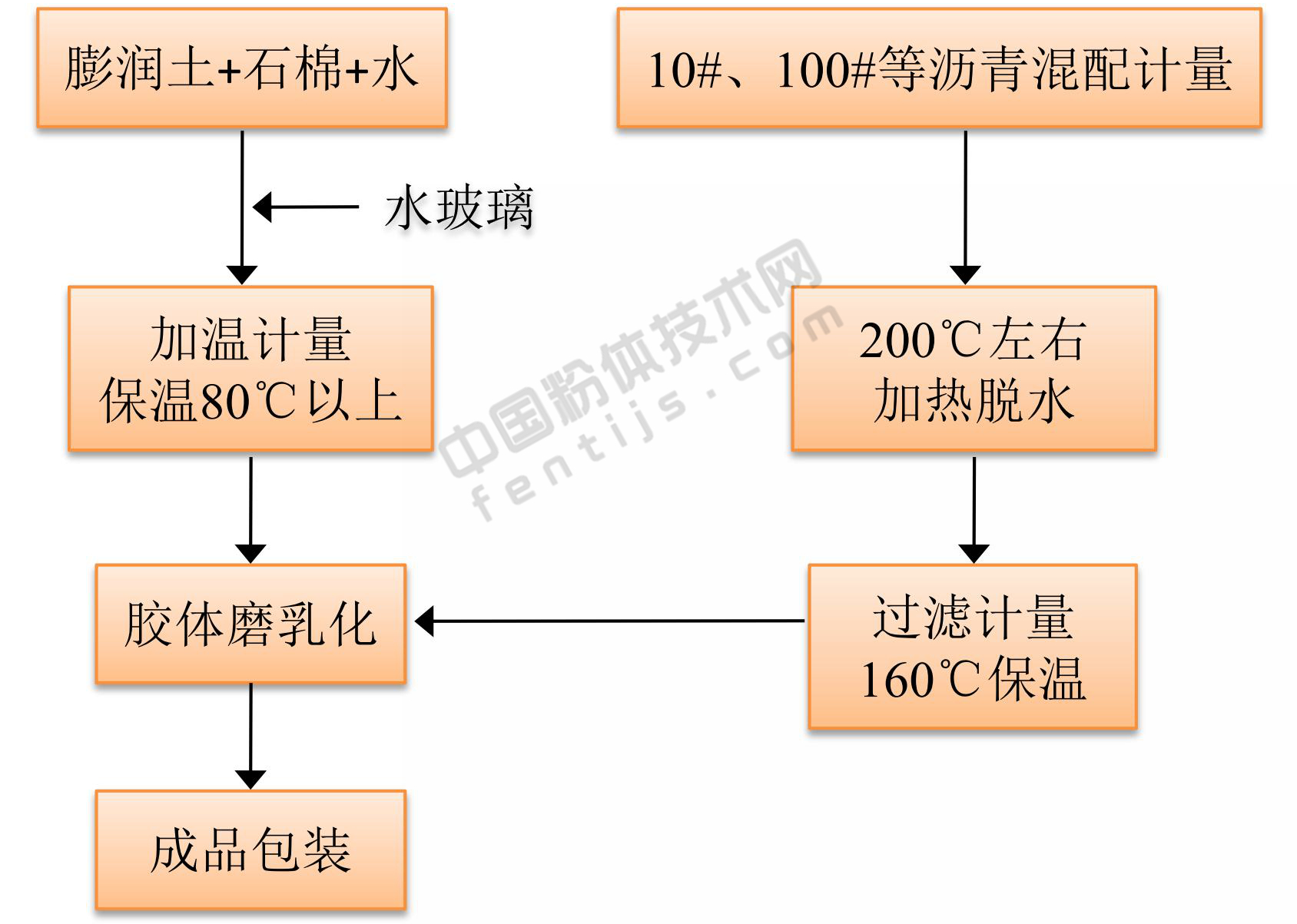

膨潤土制備石棉乳化瀝青屋面防水涂料原則流程
13、膨潤土制備內墻涂料
膨潤土在生產“803”內墻涂料中既是粘結劑吸附劑，又是乳化荊和填充劑，具有多種用途。使用時是按膨潤土：水=1:1.15配比配制膨潤土漿。配方（重量份）如下：“801”膠70份，膨潤土漿95.4份，立德粉（鋅鋇白，300目）14份，滑石粉（300目）13.2份，磷酸三丁脂0.3份，六偏磷酸鈉0.3份，羧甲基纖維素1份及適量水。
該產品利用廉價的膨潤土代替鈦白粉為顏料，提高了涂料膜的光澤、耐擦洗性和耐水性等，并改善了施工中甲醛的污染，適用于各種內墻涂料。
膨潤土除了可以生產“803”內墻涂料外，還被廣泛用于其它內、外墻及特殊涂料中。根據采用的不同基料，適當改變填料的配比即可制成不同型號、用途的徐料。
14、膨潤土制備水凈化劑
將膨潤土制成漿料，加入絮凝劑（如氯化鋁、硫酸鋁或硝酸鋁等）混合、過濾，洗滌。再和分散劑混合，經脫水即成水凈化劑。
舉例：將3kg膨潤土粉碎至-200目，分散到水溶液中，保持靜態（即靜置）24小時后再攪動30分鐘，再靜置若干小時。將上層懸浮液吸出過濾。濾餅用水沖散，并用10.2g硫酸鋁混合至絮凝，過濾、脫水，用六偏磷酸鈉搓和，在100-110℃干燥后粉碎至所需粒度即得水凈化產品。
15、膨潤土制備復合混凝荊（凈化印染廢水用）
選用鈉基膨潤土，FeSO4·7H2O和MnSO4·7H2O為原料，制取復合混凝劑，其配比為：鈉基膨潤土40-80%，FeSO4·7H2O10-15%，MnSO4·7H2O0.6-30%。
該產品生產工藝流程簡單，操作方便，設備投資少、占地面積小，整個生產過程不產生三廢污染。該產品應用范圍廣，適用于處理各種印染廢水，尤其對用化學混凝劑（如硫酸鋁、硫酸亞鐵、堿式氯化鋁和聚合硫酸鐵等）所難于處理的含陽離子染料和活性染料的廢水，尤有特效。不僅用量較少，而且具有脫色力強、COD去除率及二價硫去除率都較高的特點。
16、膨潤土制備液體紡織軟化和洗滌劑
配方（重量%）為：三癸苯磺酸鈉7-11%，12-13C的烷基聚氧化乙烯磺酸鈉2-3%，助劑（三聚磷酸鈉與碳酸鈉2-6:l配成的混合物）5-20%，鈉基膨潤土12-15%，水50-70%。
該液狀洗滌劑具有穩定的粘性，由于加入了膨潤土，使其具有良好的洗潔和軟化效果，可用于手洗或洗衣機洗滌紡織品，尤其可用于如衣領、袖口等特臟處的預處理。
17、膨潤土制備滅火劑
配方為：水100份，加入膨潤土5份，聚丙烯酞胺0.5份（分散劑），硫酸胺鹽10份，碳酸氫鈉7份，艾羅梭-22 1份（潤濕劑和起泡劑）。
這種滅火劑易流動，潤濕性強，能迅速濕潤相當干的表面，并滲透到多孔物質的內部，能放出CO2，使燃燒物品表面很快為水所潤濕，防止二次燃燒。
18、膨潤土作粘結劑制備木基活性炭復合物
將木基活性炭磨細（至-200目），加入（重量%）5-75%的鈉基或鈣基膨潤土，用適量水混合攪拌均勻，擠壓、沖壓或模壓形成成型復合微粒，經烘箱干燥除去水分后，在有惰性氣體（如N2）氣氛中371-982℃煅燒，即制得一定形狀的多孔木基活性炭復合材料。
該產品用于燃料蒸汽污染控制裝置，吸收汽車化油器或油箱揮發的汽油蒸汽，或用作催化劑。
19、膨潤土制備濾料用多孔陶瓷混合材料
將石棉廢料中的蛇紋巖（碎至1-1.6mm）34-80%，膨潤土（碎至1-1.6mm）5-20%，石英砂（自然狀態）14-40%，白云石（或菱鎂礦、白堊等，碎至0.5mm）1-6%，加入總固體量7-9%的水制成粘團，加壓模制成管或板材，低溫干燥后1250-1300℃煅燒2-3小時即得產品。
該產品具有透氣率高、抗壓強度大、耐酸耐熱性能好等特點，廣泛用于過濾各種溶液或漿料用。
20、膨潤土制備礦物飼料添加劑
膨潤土中含有鉀、鈉、鈣、鎂、鋁、硅、磷、鋁、鐵、錳、鈦、釩等多種動物必須的具生物功能的微量元素，是良好的天然動物飼料添加劑。
膨潤土吸水后能膨脹，可以調節動物體內蛋白質流動，可以預防各種消化道疾病，補償動物養分，并可免用抗菌素。如在雞飼料中添加3-5%的膨潤土粉（-150目），產蛋可提高25-27%，肉雞平均增重8%，成活率提高6-7%。
時間：7月10-12日，地點：北京工業職業技術學院
內容聚集：
?。?）如何高效除鐵？
?。?）如何綠色提純增白？
?。?）如何提高精礦的純度？
?。?）如何提高礦石的附加值？
?。?）如何選擇低成本的提純工藝？
?。?）如何不盲目的做設備選型？
?。?）如何優化生產工藝？
?。?）如何提高選礦回收率？
?。?）如何做好循環水及尾礦回收處理？
報名聯系：
張 棟：13521444038（微信同號）
更多精彩！歡迎掃描下方二維碼關注中國粉體技術網官方微信（粉體技術網）
|
