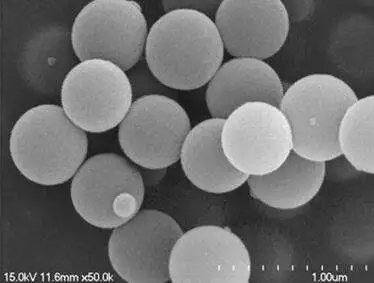

球形石英粉是指顆粒個體呈球狀，主要成分為SiO2的無定型石英粉體材料，廣泛應用于大規模集成電路封裝中覆銅板以及環氧塑封料填料、航空航天、精細化工和日用化妝品等高新技術領域。


01球形石英粉的分類

（1）按用途可分為：EMC用球形石英粉、FLIP-CHIP（underfill）用球形石英粉、拋光用球形石英粉、醫藥用球形石英粉、化妝品用球形石英粉等。

（2）按生產方法不同可分為：合成法生產的球形石英粉、火焰噴射法生產的球形石英粉等。

（3）按石英粉的表面性質可分為：表面改性和不改性的球形石英粉等。

（4）按粒度大小可分為：

　　最大粒徑大于2μm的球形石英粉，此類石英粉大都采用非化學法生產，最大粒徑介于5-120μm之間，中位值介于2-24μm之間，比表面積介于0.5-5.0m2/g之間；
　　最大粒徑小于2μm的球形石英粉多采用化學法生產，最大粒徑介于0.2-2.0μm之間，中位值介于0.3-1.5μm之間，比表面積介于2-25m2/g之間。

（5）按鈾含量多少可分為低輻射球形石英粉和一般球形石英粉

球形石英粉中的鈾含量的多少對塑封料而言是非常重要的，因為當石英粉中的鈾含量超標而又用來封裝記憶體或中央處理器時會使計算機產生軟錯誤。因此，商業中將鈾含量小于lppb的球形石英粉從普通產品中獨立出來稱為低輻射（1ow-α）球形石英粉。即使是一般用途的球形石英粉，其中的鈾含量也應該控制在10ppb以下。

02球形石英粉的性質

　　作為一種具有特別形狀和無定型結構的石英粉，球形石英粉除了具有石英材料良好的絕緣性能、化學穩定性等一般特性外，還具有其特別的性質。

（1）流動性

　　球形石英粉因其顆粒為球形而具有很好的流動性，對EMC而言，在流動性不變的情況下，可以提高石英粉的加入量，從而提高石英粉的填充率。
　　目前在EMC行業，要滿足環保的要求，達到環境認證的指標，提高EMC中石英粉的填充量是有效的途徑之一，國際上球形石英粉在EMC中的最高填充率已達90%以上。
　　同時，球形石英粉的熱膨脹系數（5.5×10-5），接近單晶硅的熱膨脹系數（2.6×10-6），因此球形石英粉的填充率越高由此所制作的電子元器件的使用性能也就越好。在塑封料的生產過程中，球形石英粉較角形石英粉磨削力小，對模具的磨損慢，能將模具的使用壽命延長一倍。

（2）分散性

　　超細球形石英粉具有良好的分散性，當其被用做塑料或涂料的分散劑時，可以防止沉淀和結塊，提高材料的表面光潔度。

（3）低輻射

　　球形石英粉中導電離子含量低，同時鈾和釷的含量也非常低，這樣就可以大大減少α射線的產生，從而降低集成電路的軟錯誤的發生概率。

03普通球形石英粉典型指標要求


04超細球形石英粉典型指標要求
