在石英玻璃行業(yè)，通常稱(chēng)水晶中的白色云霧狀雜質(zhì)為“棉”，而所謂的“棉”即是個(gè)體較小的流體包裹體的集合體，即肉眼能看到的雜質(zhì)集合體。對評價(jià)天然石英的質(zhì)量而言，僅有宏觀(guān)的觀(guān)察是遠遠不夠的，有“棉”的天然石英不能用于透明石英玻璃的生產(chǎn)，“棉”的多少是判斷塊狀天然石英質(zhì)量的一個(gè)必要條件而非充分條件，況且大部分天然石英的產(chǎn)出不是塊狀粗晶，而是顆粒狀或顆粒的集合體，肉眼難以確定石英顆粒中是否有“棉”或“棉”的多少。
1.石英中流體包裹體分類(lèi)
流體包裹體系指礦物在生長(cháng)過(guò)程中，因晶體發(fā)生缺陷而捕獲的至今尚在礦物中存在并處于封閉狀態(tài)的成礦介質(zhì)，是成巖成礦流體或熔體的樣品。
沒(méi)有缺陷的理想晶體不僅在自然界中尚未發(fā)現，而且即使在最嚴格的實(shí)驗室條件下也不可能生長(cháng)出來(lái)。因此，包裹體在礦物中的分布是非常普遍的，幾乎所有的礦物都有包裹體，而且數量很多。估計在乳白色的石英中，包裹體的數量可達109個(gè)/cm3。礦物中的包裹體多數小于0.1mm，一般介于2μm-20μm之間，其總體體積很少大于已知晶體體積的0.1%。由于包裹體很小，通常在顯微鏡下放大到250倍以上時(shí)才能容易找到。
根據室溫下流體包裹體的狀態(tài)（固、液、氣）特征，并適當考慮成分因素可將流體包裹體分為7類(lèi)。

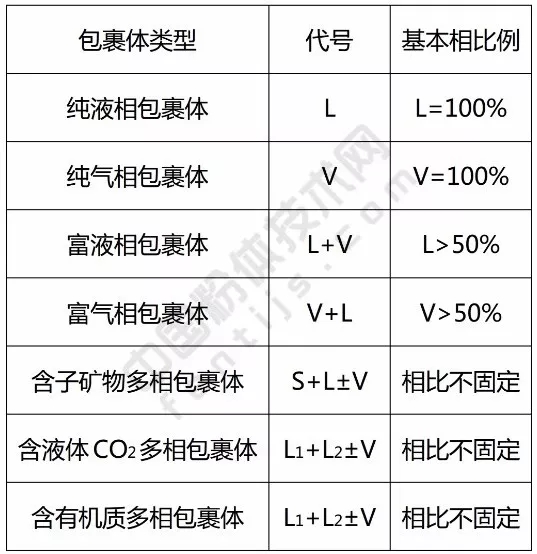

▼礦物中流體包裹體的狀態(tài)和成分分類(lèi)
流體包裹體能為人們了解自然界中晶體賴(lài)以生長(cháng)的物理化學(xué)條件提供寶貴資料，流體包裹體在探明礦床成因方面有特別的意義，為人們今天認識礦質(zhì)運移和沉淀過(guò)程做出了有益的貢獻。
然而對用于生產(chǎn)高純石英玻璃的天然石英而言，流體包裹體則嚴重影響產(chǎn)品質(zhì)量，將導致石英玻璃中產(chǎn)生大量的氣泡和氣線(xiàn)。
2.石英中流體包裹體特點(diǎn)及檢測方法
石英中的流體包裹體是在顯微鏡下進(jìn)行觀(guān)察和研究的，可采用顆粒載片法或薄片鑒定法。
顆粒載片法是將少量碎屑石英（<0.1g）放在玻璃載片上，用數滴浸油與之相混合，在載玻片上形成一個(gè)直徑約20mm的液滴，然后將一塊蓋玻片放置到液滴的上部。這樣就可以在顯微鏡下對石英中的包裹體進(jìn)行觀(guān)察了。在對碎屑石英進(jìn)行顯微鏡觀(guān)察時(shí)所用的浸油是廉價(jià)的丁香油和煤油，丁香油的折射率為n=1.54，煤油的折射率n=1.44，與石英的折射率n=1.544~1.553接近。
薄片鑒定法是將礦石磨制成兩面拋光的薄片，石英的透明度很好，樣品的厚度一般在0.2mm~0.5mm之間。拋光片的制備過(guò)程如下：切片-粗磨-細磨-拋光-粘片，粘片后按上述研磨拋光工序磨制薄片的另一面。將制好的薄片放在顯微鏡下即可進(jìn)行觀(guān)察。
由于多數包裹體的直徑常常小于50μm，通常放大250倍后才容易找到包裹體，要詳細研究包裹體的內部細節，至少要放大到400~500倍。
在變質(zhì)巖地區，先成的脈石英或偉晶巖石英，在經(jīng)過(guò)動(dòng)力變質(zhì)或動(dòng)力熱變質(zhì)作用時(shí)，在溫度、壓力等因素的作用下，發(fā)生重結晶，形成變晶結構，這種石英我們稱(chēng)之為?；?，形成?；⒌倪^(guò)程稱(chēng)為?；^(guò)程。這種成因的石英具有儲量大、質(zhì)量穩定的特點(diǎn)。
石英在因變質(zhì)作用而重結晶的過(guò)程中，結構中原有的雜質(zhì)被排斥到石英顆粒之間，流體雜質(zhì)主要沿石英中的裂隙呈條帶狀分布。例如，東海變質(zhì)巖石英中的包裹體大都是富含CO2的氣液兩相包裹體，CO2相大于50%，個(gè)體從2μm-50μm之間變化。

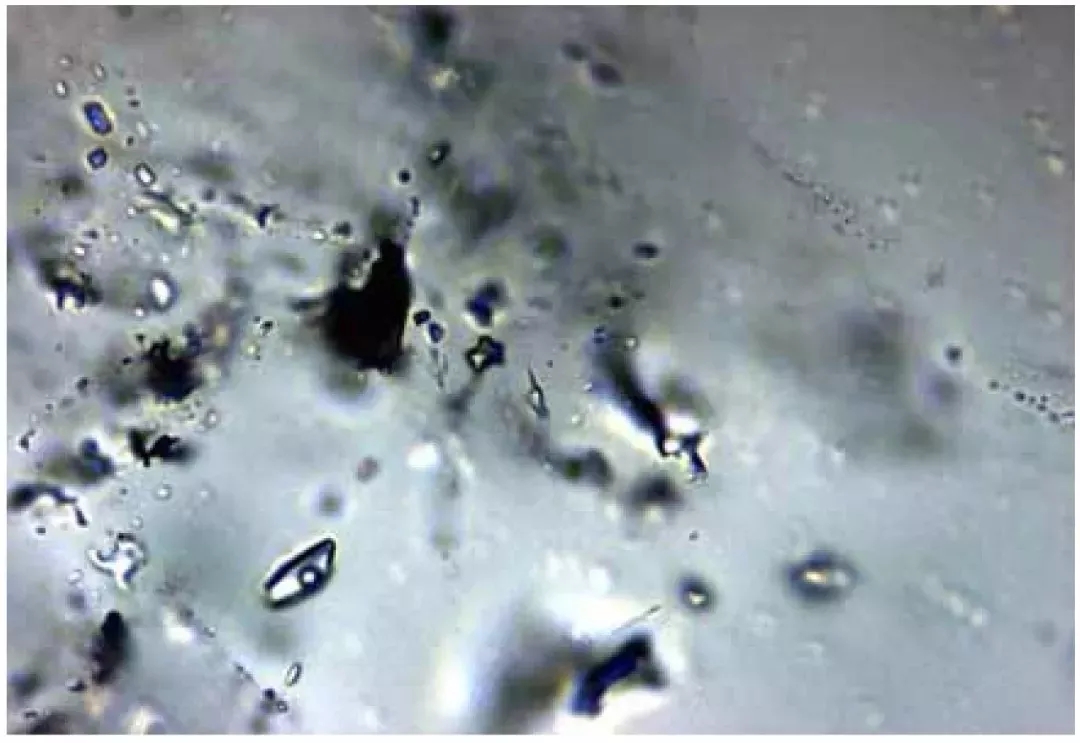

▲東海變質(zhì)巖石英中的包裹體（×100）：含CO2包裹體，呈帶狀分布，包裹體因變質(zhì)而變形

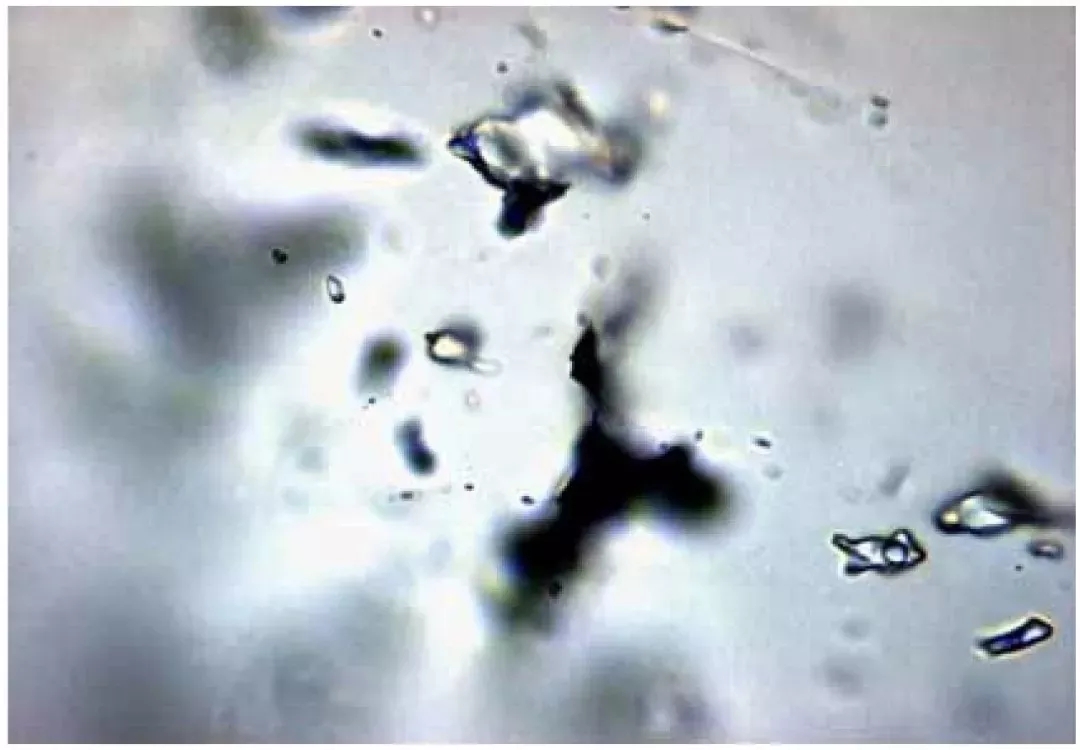

▲東海變質(zhì)巖石英中的包裹體（×100）：含CO2包裹體，呈群帶狀分布，包裹體因變質(zhì)而變形
3.石英中流體包裹體存在形式及主要成分
流體雜質(zhì)是石英在加熱過(guò)程中所釋放出的可揮發(fā)性雜質(zhì)，又叫氣-液雜質(zhì)。這類(lèi)雜質(zhì)在石英中的存在形式主要是流體包裹體，也包括石英表面所吸附的氣體和以分子或離子狀態(tài)溶解在石英結構中的氣體雜質(zhì)。

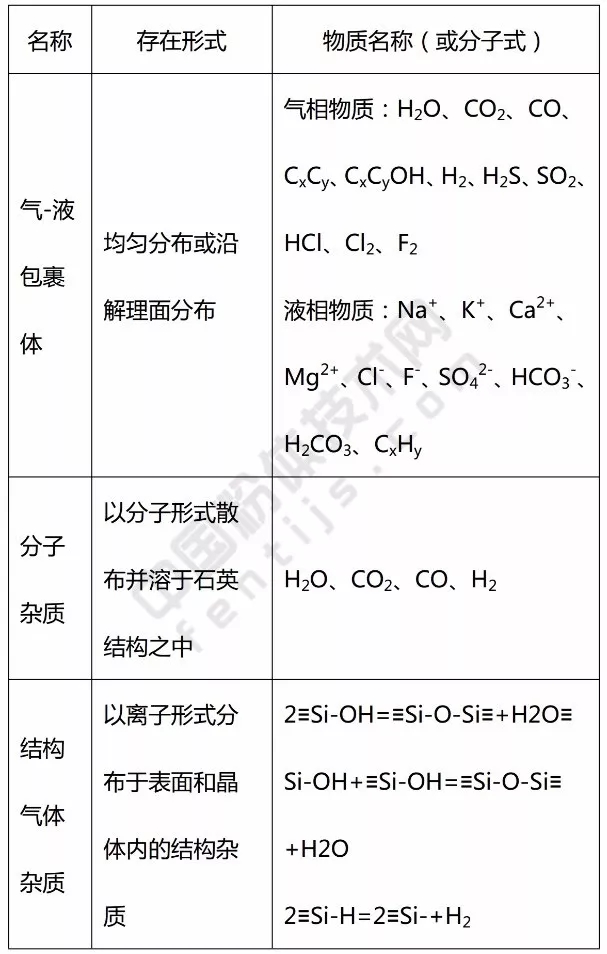

▼天然石英中流體雜質(zhì)的存在形式及主要成分
在所有的流體雜質(zhì)中H2O是最主要的，它是影響天然石英質(zhì)量的最重要的雜質(zhì)，根據水的存在形式可以將其分為三類(lèi)。

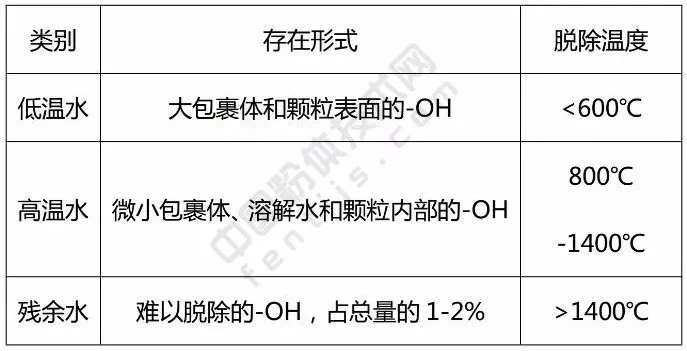

▼天然石英中水的存在形式
石英中的水，尤其是高溫水的含量會(huì )影響石英玻璃的透明度，水和其他氣體共同作用會(huì )影響石英玻璃的軟化溫度、粘度、擴散系數、機械性能、分相和析晶性能等。
天然石英中另一類(lèi)含量較大的流體雜質(zhì)是含炭化合物，即CO2、CO、CxHy、CxHyOH等。CO2主要源自富含CO2的包裹體；高溫狀態(tài)下，CO的析出大都是含炭物質(zhì)與SiO2相互作用而產(chǎn)生的，同時(shí)會(huì )產(chǎn)生水。反應方程式如下：
CxHy+SiO2=SiC+CO+H2O
CxHy+SiO2=≡Si-OH+CO+H2O
4.石英中流體包裹體去除方法
石英中的流體雜質(zhì)通常采用熱處理方法去除。不同形式雜質(zhì)脫除溫度和脫除方法如下：

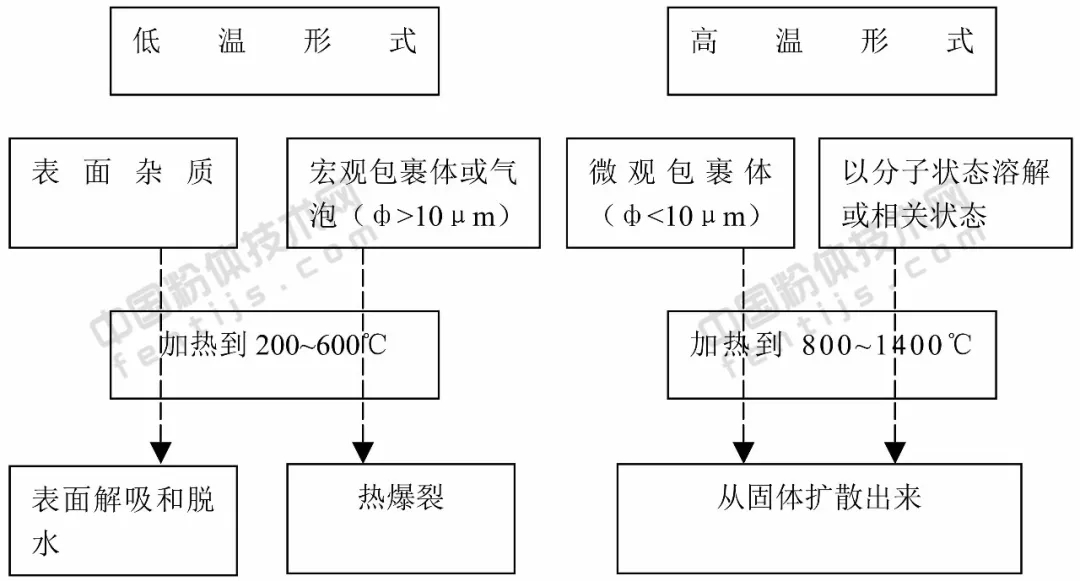

▲天然石英中流體雜質(zhì)的脫除
石英及硅材料精細加工技術(shù)高級研修班
2019年3月23-25日 | 中國地質(zhì)大學(xué)（北京）
掃碼報名
培訓咨詢(xún)
主要培訓內容：
石英礦工藝礦物學(xué)
硅質(zhì)玉石的識別和鑒賞
石英礦物種類(lèi)識別
石英產(chǎn)品及其應用指標
石英常規選礦技術(shù)與設備
高純石英精細提純與加工技術(shù)
石英粉表面改性技術(shù)與應用
石英砂生產(chǎn)線(xiàn)設計
高純石英礦物粉體材料的制備技術(shù)與應用
其他培訓內容
編輯整理：粉體技術(shù)網(wǎng)
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
