對于造紙用碳酸鈣來(lái)說(shuō)，磨耗率是一項重要指標。磨耗率過(guò)高且長(cháng)期使用，勢必造成紙機以及涂布設備的快速磨損，尤其對于流漿箱、網(wǎng)部、壓榨部各相關(guān)部件產(chǎn)生明顯的損傷。因此，造紙使用的填料級碳酸鈣的磨耗率一般要求≤22g/m²。
　　今天，粉體技術(shù)網(wǎng)就與大家分享一下碳酸鈣磨耗率的測定方法。

碳酸鈣磨耗率的測定

1、試劑

丙酮。

2、儀器

磨耗測試儀：配有測試網(wǎng)、金屬墊片和PVC軟管。
電熱恒溫干燥箱：溫度能控制在105℃±2℃。
超聲波水浴。
鋁盤(pán)。

3、測試銅網(wǎng)的預處理

警告：測試過(guò)程使用丙酮時(shí)，應在通風(fēng)櫥內操作，并遠離明火。

將測試銅網(wǎng)用水清洗后，再用丙酮清洗。然后將測試銅網(wǎng)浸入盛有丙酮的燒杯中，置于超聲波水浴中，清洗約60s±5s。用金屬鑷子小心取出測試銅網(wǎng)，放入鋁盤(pán)中，待測試銅網(wǎng)上的丙酮基本揮發(fā)后，將盛有測試銅網(wǎng)的鋁盤(pán)置于電熱恒溫干燥箱中，在105℃±2℃下干燥15min。取出后放入干燥器中冷卻，稱(chēng)量測試銅網(wǎng)，精確到0.0001g。

4、測試漿料的制備

（1）固體樣品

稱(chēng)取100g±1g預先在105℃±2℃下干燥2h的樣品，置于預先盛有300mL水的1000mL燒杯中。用攪拌器以大約1000r/min的轉速攪拌約5min（或用超聲波水浴分散2min）后全部轉移至1000mL容量瓶中，用水稀釋至刻度，搖勻。

（2）漿（膏）狀樣品

稱(chēng)取固含量100g±1g的漿（膏）狀樣品，置于1000mL燒杯中，加水至約300mL，用攪拌器以大約1000r/min的轉速攪拌約5min（或用超聲波水浴分散2min）后全部轉移至1000mL容量瓶中，用水稀釋至刻度，搖勻。

5、分析步驟

　　將測試儀的金屬墊片（每做25次實(shí)驗后應更換一個(gè)）放入測試容器底部，微凸一面朝上。用金屬鑷子把預處理好的測試銅網(wǎng)小心放在金屬墊片上，確保測試網(wǎng)磨耗面朝上，壓上圓形金屬環(huán)，同時(shí)把裝置固定在測試容器上。在測試容器中加入測試漿料。把磨耗測試轉子安放在磨耗測試儀主動(dòng)軸頂端，確保PVC軟管正對測試網(wǎng)。
　　提升磨耗測試儀主動(dòng)軸，把測試容器放置在其固定位置后，放低主動(dòng)軸，確保主動(dòng)軸嵌入。將測試周期設置在174000個(gè)磨耗來(lái)回（一個(gè)測試周期大約2h），啟動(dòng)磨耗測試儀開(kāi)始測試。測試完成后，卸下測試容器，用金屬鑷子小心取出測試銅網(wǎng)，并用水徹底清洗，再用丙酮洗凈。然后將測試銅網(wǎng)浸入盛有丙酮溶液的燒杯中，置于超聲波水浴中，清洗約60s±5s。
　　用金屬鑷子小心取出測試銅網(wǎng)，放入鋁盤(pán)中，待測試銅網(wǎng)上的丙酮基本揮發(fā)后，將盛有測試銅網(wǎng)的鋁盤(pán)置于電熱恒溫干燥箱中，在105℃±2℃下干燥15min。取出后放入干燥器中冷卻，稱(chēng)量測試銅網(wǎng)，精確到0.0001g。

6、結果計算

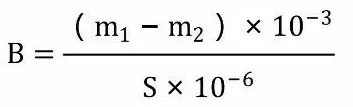

　　磨耗率以測試一組174000個(gè)磨耗來(lái)回的單位面積的測試銅網(wǎng)失去的質(zhì)量（B）計，數值以g/m2表示，按下計算：


式中：

ml：測試前測試銅網(wǎng)的質(zhì)量，單位為毫克（mg）；
m2：測試后測試銅網(wǎng)的質(zhì)量，單位為毫克（mg）；
S：磨耗面積（S=305），單位為平方毫米（mm2）。

取平行測定結果的算術(shù)平均值為測定結果，結果的絕對差值符合產(chǎn)品標準規定。

來(lái)源：《GB/T 19281-2014 碳酸鈣分析方法》
編輯整理：粉體技術(shù)網(wǎng)


2018年碳酸鈣精細加工應用技術(shù)提升及實(shí)操培訓班
2018年11月6日-8日 廣西賀州　　


　　培訓大綱：
　　1、碳酸鈣粉體清潔生產(chǎn)技術(shù)
　　2、碳酸鈣粉體精細加工制備技術(shù)
　　3、碳酸鈣粉體表面改性技術(shù)開(kāi)發(fā)與應用
　　4、碳酸鈣粉體在有機聚合物材料中的應用技術(shù)
　　5、碳酸鈣精細加工技術(shù)實(shí)操


培訓咨詢(xún)和交流：18301216601（微信同號）
