| 美國市場研究公司Grand View Research發布《納米碳酸鈣市場分析及2016-2024年前景預測報告》顯示：2015年全球納米碳酸鈣需求量約為1900萬噸，其中塑料領域納米碳酸鈣用量占市場總量的20%以上。
（1）改性納米碳酸鈣以其獨特的功能性作用，在提高塑料制品的耐熱性、致密性、穩定性、硬度和剛度，改進其加工性能及散光性、抗擦傷性、平滑度等方面表現出優異的性能；
（2）在提高塑料薄膜的透明度、竊性、防水性、抗老化性、缺口抗沖擊強度、無缺口沖擊強度的增韌效果及混煉過程中的粘流性等方面，也都具有明顯的效果；
（3）納米碳酸鈣還可以提高塑料的彎曲強度、彎曲彈性模量、熱變形溫度、尺寸穩定性、塑料滯熱性、高阻隔性、高阻燃窒息性等物理力學性能。
（4）改性納米碳酸鈣在體系中良好的分散，其納米粒子可以更好地填充體系中的物理結構缺陷，可以降低制品的表面粗糙度，減少了對光線的漫射作用，使制品表面看起來更光亮，摸起來更光滑。
（1）晶型
納米碳酸鈣形貌分為：立方形、近球形、紡錘形、棒形、鏈狀、針狀等。以吸油值較低的立方體，或立方體部分呈鏈鎖狀和球形為宜。
（2）粒徑
—般應控制在80~120nm，粒徑太大起不到納米碳酸鈣的效果，制品表面粗糙、不光滑，粒徑過細會造成表面能增加，顆粒團聚加強，加工過程不易分散，造成加工過程堵塞過濾網，表面起顆粒等現象。
（3）吸油值
吸油值越低越好，因為納米碳酸鈣產品的比表面積較普通輕鈣大，一般為25~80m2/g左右。如果吸油值過高會造成制品在混煉時過多地吸收增塑劑，使體系黏度升高，影響樹脂的加工性能，增加增塑劑的用量，因此降低納米碳酸鈣吸油值，成為提高其應用性能的關鍵。
（4）分散性
用于塑料填充的納米碳酸鈣，要選用合適的表面處理劑和相應的活化方式，以提高產品的分散性，防止二次凝聚。否則，如果顆粒凝聚，碳酸鈣產品的實際顆粒的粒徑遠大于原生粒子的粒徑，在塑料加工時混煉剪切力有限，凝聚不容易打散，勢必引起局部缺陷，其應用效果反而不如普通活性碳酸鈣好。
（5）水分
一般控制在0.5%以下，同時要注意水分的均勻性，防止局部水分過高，如果水分過高，在加工過程中，制品表面會產生氣泡或空洞現象。
（6）鹽酸不溶物
主要是指產品中的黑點、黃點等雜質顆粒，必須嚴格進行控制，否則顆粒較多時，容易造成加工過程中擠出機過濾網頻繁堵塞，影響生產效率，有時在制品表面形成明顯的黑點，影響制品外觀質量；含鐵的細小顆粒有可能使制品的黃度升高、白度降低，用于淺色制品的納米碳酸鈣要特別注意。
（7）pH值
應盡可能的降低產品的pH值，并加以穩定控制，因為pH值升高將使制品加工過程中的粘度升高，擠出速度降低，造成制品白度降低，黃度偏高，同時表面光澤度下降。
（8）重金屬的含量
重金屬的含量越低越好，據研究表明：錳、鉻等金屬化合物對某些塑料的降解具有催化作用，從而使制品耐候性差，易于老化。

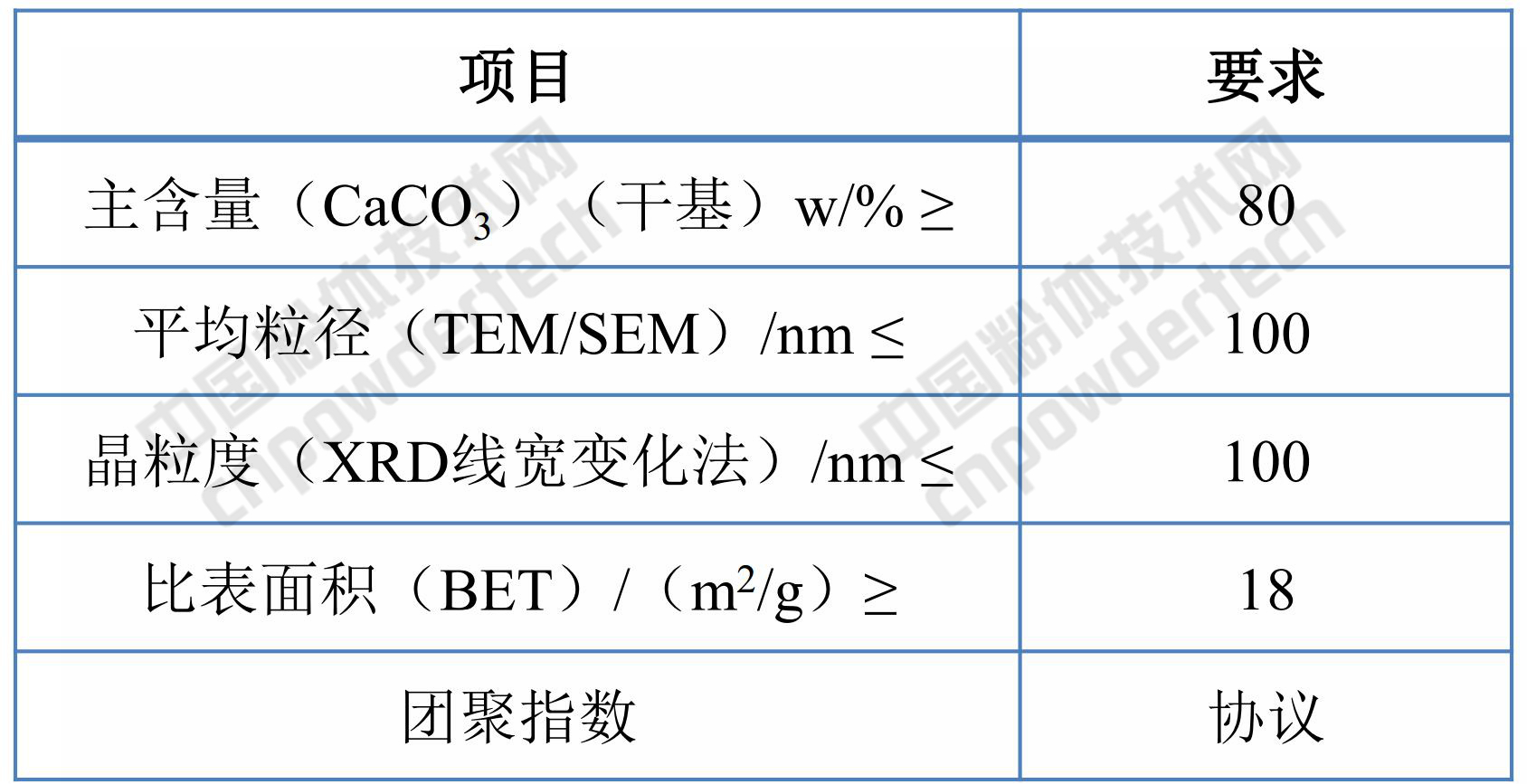

▽納米碳酸鈣指標要求

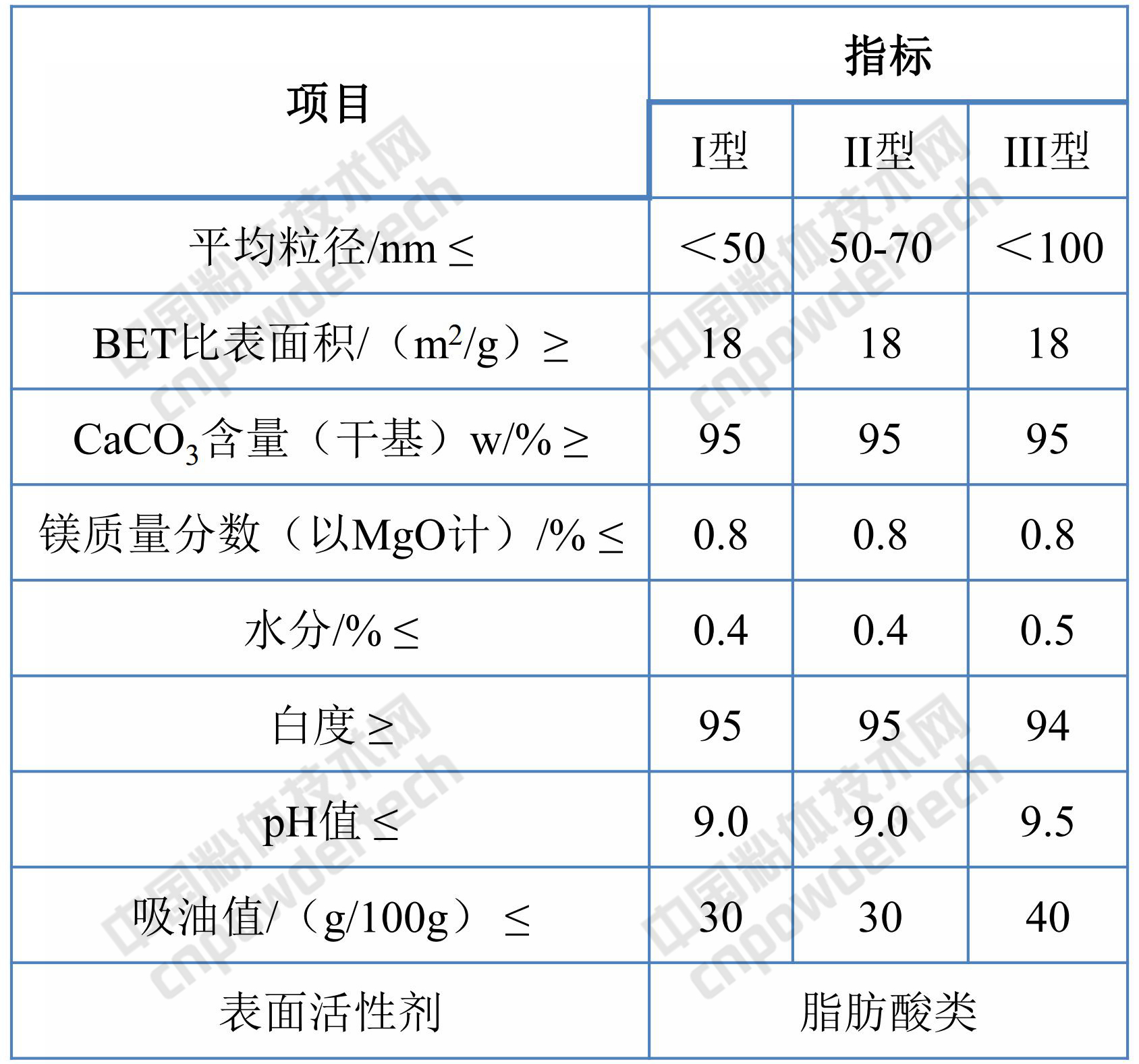

▽橡膠塑料用納米碳酸鈣推薦指標
以“政府引領，創新驅動，加快非金屬礦產業轉型升級”為主題的2018年中國非金屬礦產業高峰論壇，今年將重點關注行業關切的問題，大力整合國家相關部門、產業集聚區、行業協會、研究機構、優質企業等各方資源，共商我國非金屬礦資源綜合利用發展大計！大會將于2018年8月9-11日在江蘇盱眙隆重召開，會議咨詢：18701083278，會議投稿：fentijs@163.com。
2018年中國非金屬礦產業高峰論壇碳酸鈣、石英、滑石、高嶺土、膨潤土、凹凸棒石、鉀鈉長石、硅灰石、重晶石、石墨、硅藻土、云母、珍珠巖、海泡石、螢石等非金屬礦相關技術交流主題：
-
汽車后市場產品及其對非金屬礦物產品的需求
-
汽車輕量化發展對非金屬礦物粉體材料的技術要求及其需求
-
非金屬礦物材料在環境治理中的應用技術及工程實踐
-
混凝土用高性能摻合料的性能要求及其應用
-
非金屬礦物材料在功能涂料中的應用
-
非金屬礦物材料在特種紙中的應用及其技術要求
-
家電用塑料材料領域的非金屬礦物材料需求及技術要求
-
功能型牙膏用非金屬礦物粉體及其技術要求
-
高技術硅材料對石英資源的技術需求
-
新型無磁選提純增白水洗高嶺土技術研究與工程實踐
-
化學選礦提取非金屬礦物中鉀、鋁、硅、鋰等資源中的研究與工程實踐
-
鉀長石選礦增白技術研究與工程實踐
-
石英石板材砂的清潔生產線設計與實踐
-
二氧化硅/鋅新型抗菌劑的制備及其應用
-
非金屬礦粉體生產線高效除塵技術及其應用
-
硅藻土助濾劑研究技術進展
-
凹凸棒石基礎研究及功能材料的開發應用相關報告
-
持續增加中...
部分來源：納米碳酸鈣的應用技術，作者：顏鑫、王佩良
編輯整理：粉體技術網
更多精彩！歡迎掃描下方二維碼關注中國粉體技術網官方微信（粉體技術網）
|
