近日，以龍蟒佰利、山東東佳、中核鈦白為代表的15家鈦白粉企業集體發布漲價通知，本輪上調幅度基本為500元/噸，出口價格上漲幅度為50美元/噸、80美元/噸。
鈦白粉是迄今為止性能最好的白色無機顏料，廣泛應用于涂料、塑料、油墨、造紙、橡膠、化學纖維和化妝品等領域。但是其昂貴的價格和近一年來價格大幅走高的態勢讓一些下游用戶苦不堪言！

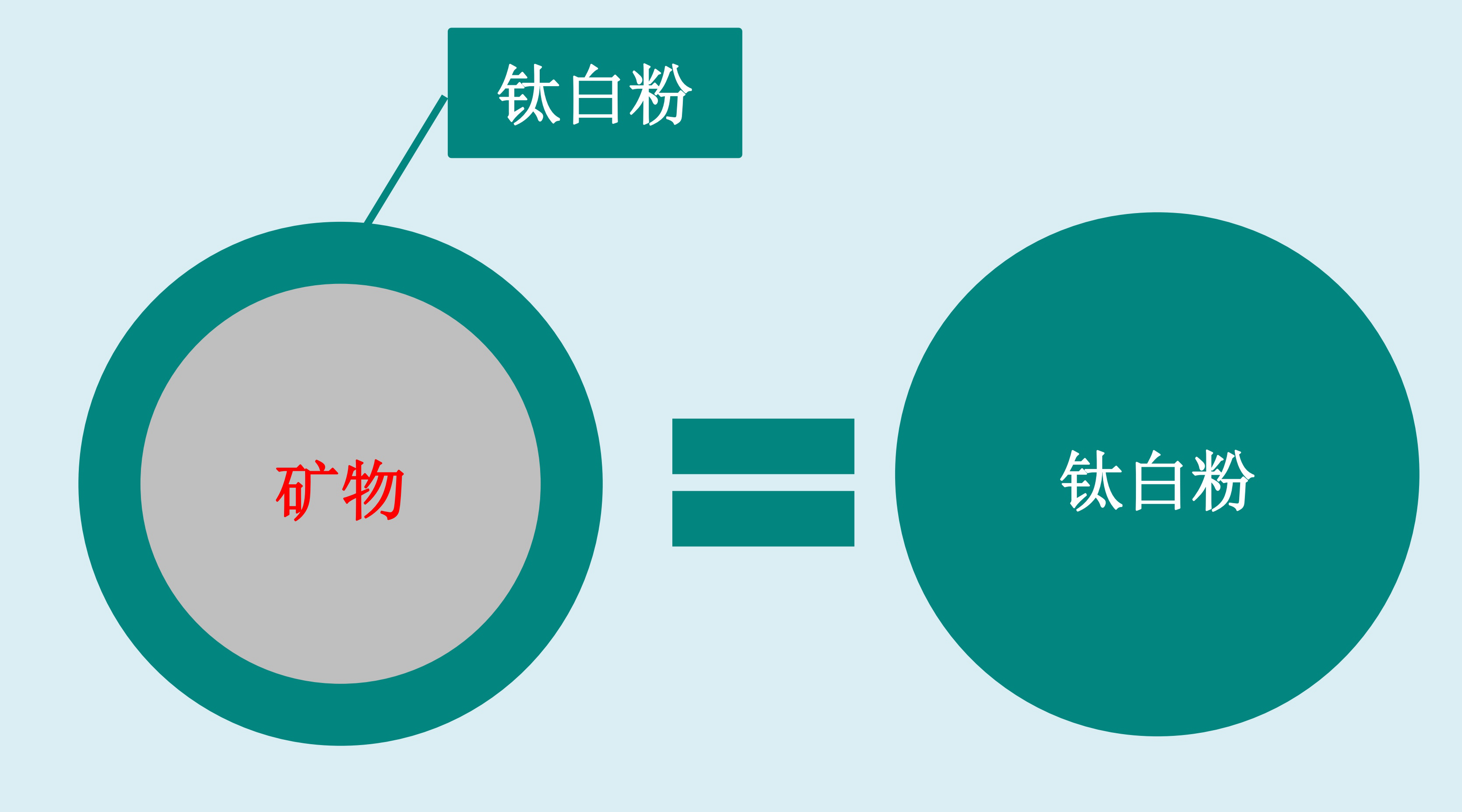

鈦白粉的顏料性能通過光學性能體現，其光學性能主要取決于二氧化鈦粒子的表面性質，內核幾乎不發揮作用，因此很研究人員和企業致力于開發研究礦物/鈦白粉復合顆粒材料，以制備出高性能、低價格的鈦白粉替代品。
通過制備與鈦白粉性能相似的礦物-鈦白粉復合顏料，是緩解鈦白粉生產和應用中存在的資源、環境與成本價格等問題的有效措施，同時還有利于非金屬礦物資源的高效利用。
哪些非金屬礦粉體材料可替代或部分替代鈦白粉？
（1）硅灰石
硅灰石是一種偏硅酸鹽礦物，其折光指數（1.63）高于許多白色礦物，表面易生成OH-等活性基團，這些特征都有助于在制備以硅灰石為基體，通過表面包覆TiO2的復合顏料中形成協同效應。

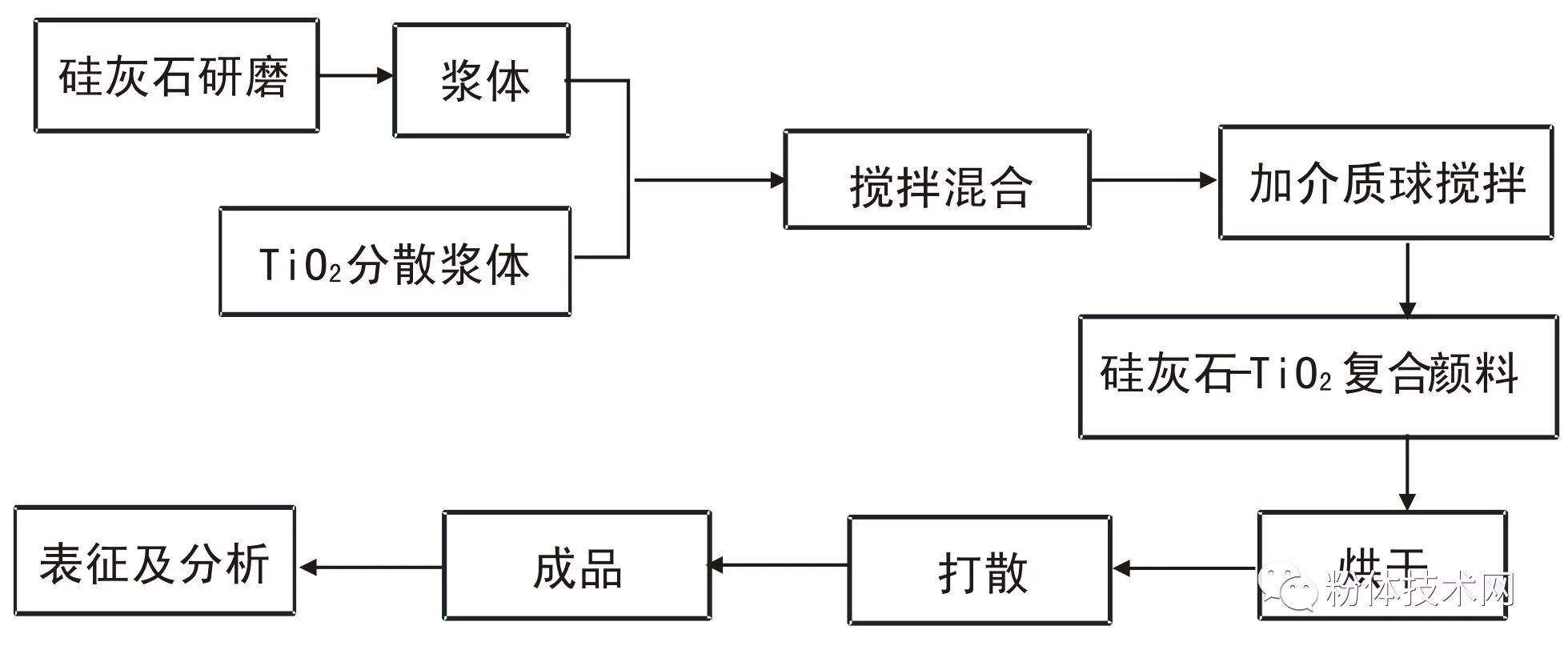

硅灰石-鈦白粉復合顏料制備工藝
陳婉婷、丁浩等以采用水介質中濕法超細研磨方式制備了硅灰石-TiO2復合顏料，其性能與鈦白粉相當，TiO2比例45%的復合顏料遮蓋力為17.97g/m2，比TiO2按自身比例的貢獻值提升36.08%。
（2）碳酸鈣
彭鶴松、張曉明等以濕法超細碳酸鈣或輕質納米碳酸鈣替代部分鈦白粉顏料制備丙烯腈-丁二烯-苯乙烯共聚物（ABS）白色母粒，白色母粒樣板反射率變化不明顯，色差值均小于3，沖擊強度隨替代比例的增加呈逐漸下降趨勢；在不降低色母粒色彩性能的情況下，可提高鈦白粉顏料的分散性，同時降低生產成本，對于色母粒企業來說意義重大。
檀倩、丁浩等采用液相機械力活化的方法制備碳酸鈣/鈦白粉復合顆粒材料，其遮蓋力22.8g/m2、吸油量22.5g/100g、白度95.50%，說明碳酸鈣/鈦白粉復合顆粒材料已經具有類鈦白粉的顏料性能。

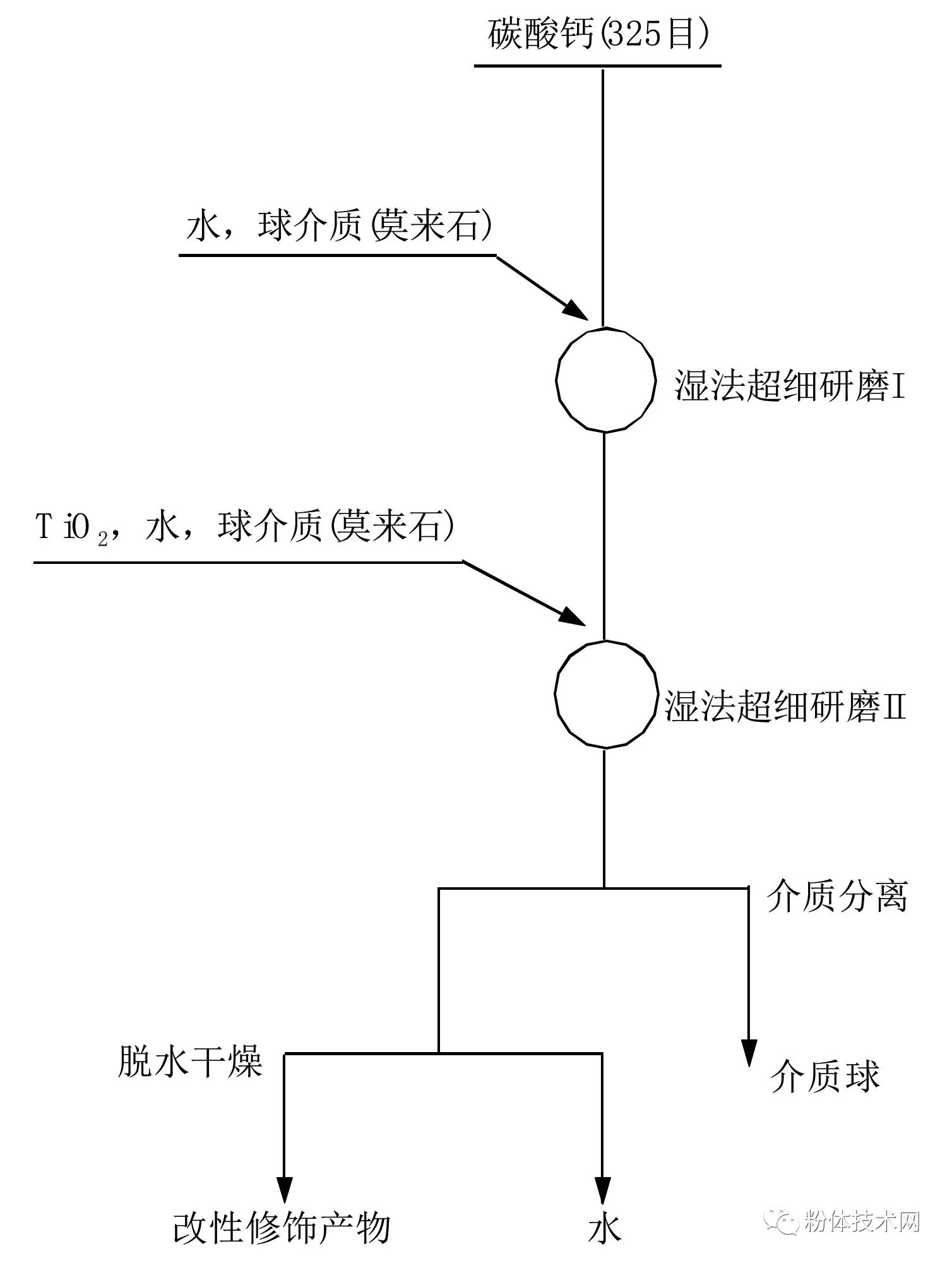

碳酸鈣/鈦白粉復合顆粒顏料制備工藝
機械力化學包覆方法具有效率高、工藝簡單、節約原料和能源、無環境污染等特點，可制備以賦予其顏料功能的高嶺土/鈦白粉復合顆粒材料、水鎂石/鈦白粉復合顆粒材料、硅灰石/鈦白粉復合顆粒材料、碳酸鈣/鈦白粉復合顆粒材料、以增白和提升環境凈化功能為目標的電氣石/鈦白粉復合顆粒材料等。
想要GET以下新技能：
顆粒復合的主要目的與用途
顆粒復合的主要方法及其原理
化學沉積法復合顆粒的技術與實踐
機械力化學法制備復合顆粒的原理與實踐
復合顆粒的研究與應用實踐
更多精彩！歡迎掃描下方二維碼關注中國粉體技術網官方微信（粉體技術網）
|
