遇水膨脹止水條是一種獨特的橡膠防水材料，在遇水后會產生2-3倍膨脹變形，并充滿接縫的所有不規則表面、空穴及間隙，同時產生巨大的接觸壓力，徹底防止滲漏。廣泛應用于人防、游泳池、污水處理工程、地鐵、隧道等工程的施工縫、伸縮縫、裂縫。
遇水膨脹止水條為什么會遇水膨脹？
遇水膨脹止水條是由橡膠為基材，并添加鈉基膨潤土、高吸水樹脂、增塑劑、增粘樹脂、防老劑等填料混煉、擠壓而成，而決定止水條膨脹倍率的就是鈉基膨潤土，因為鈉基膨潤土具有吸水膨脹的功能。在充分水化環境中，膨潤土的層間距增大，吸水后體積可增大l0～30倍。
也就是說，遇水膨脹止水條的配料中鈉基膨潤土的分量決定了止水條的膨脹倍率。
什么是鈉基膨潤土？

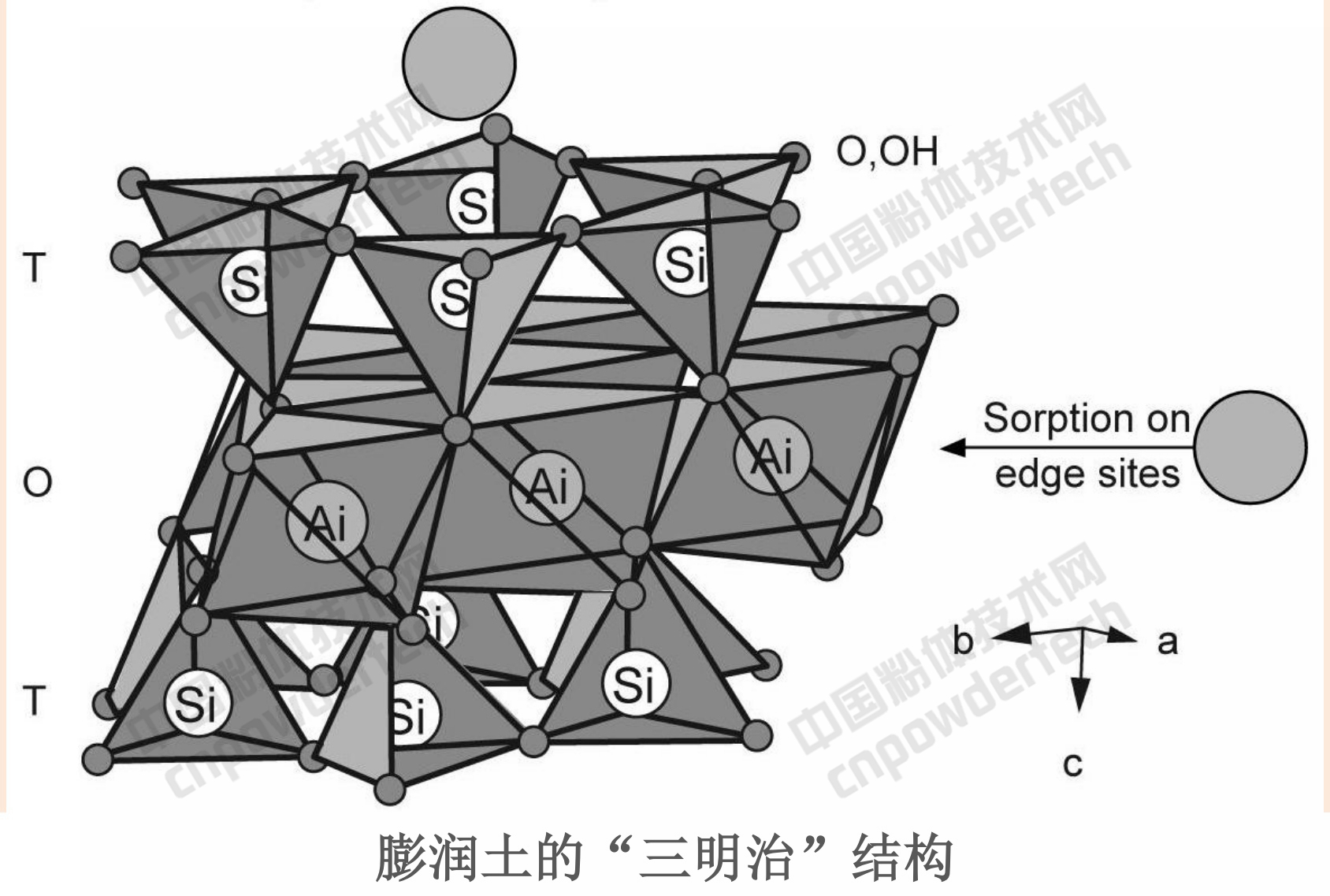

膨潤土（Bentonite）是以蒙脫石為主的含水粘土礦。蒙脫石又稱“微晶高嶺石”或“膠嶺石”，是一種層狀含水的鋁硅酸鹽礦物。
如何制備鈉基膨潤土？

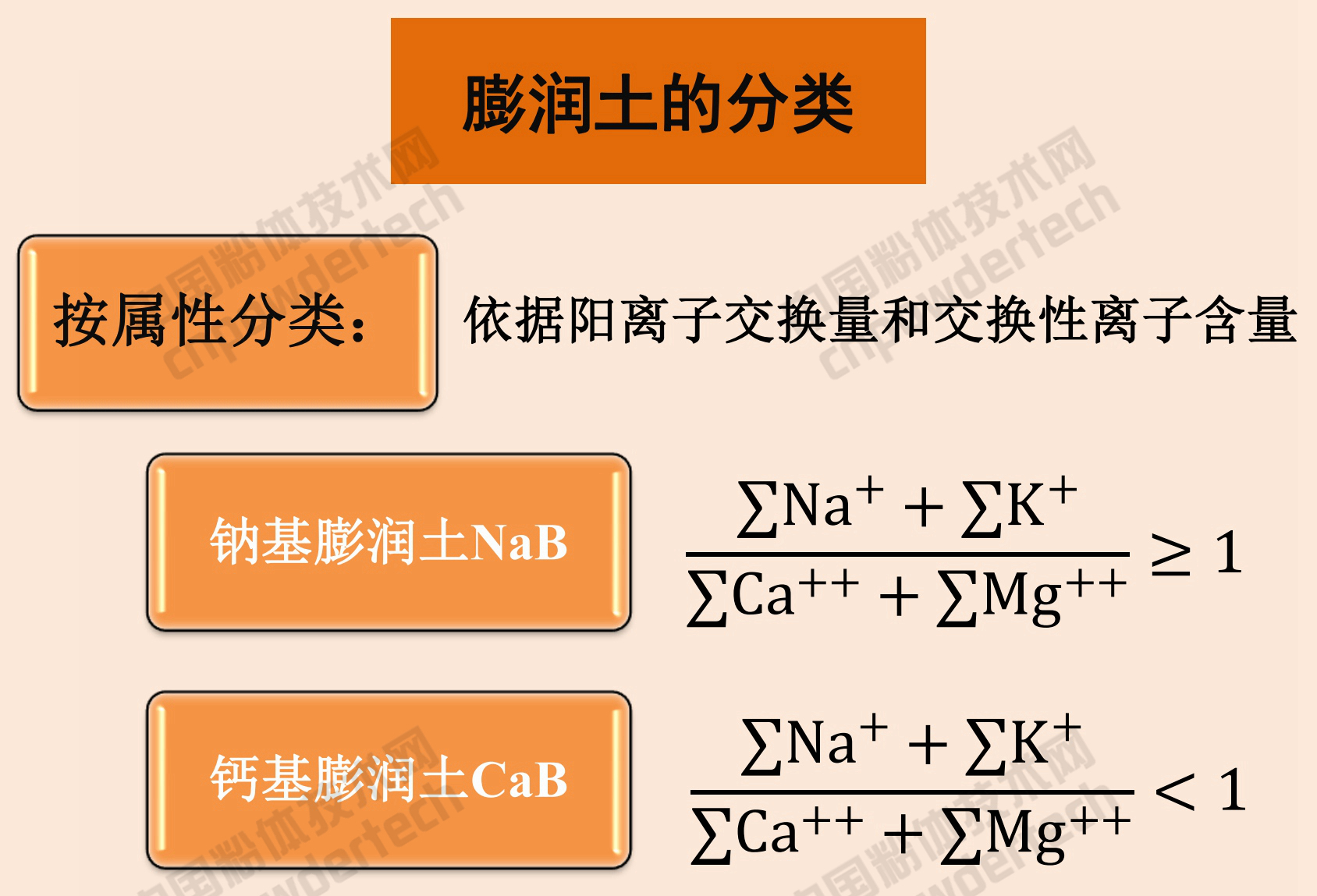

由于蒙脫石與Ca2+吸附能力比Na+要強，所以自然界中存在的膨潤土一般為鈣基膨潤土。但是實際應用中發現鈣鈣基膨潤土中的Ca2+的交換能力遠低于Na+，因此鈣基膨潤土常常經過鈉化后制備成鈉基膨潤土，再投入市場使用。
膨潤土鈉化改性法的原理是利用Na+與Al、Mg的結合強度大于Ca2+，通過Na+取代膨潤土層間的Ca2+而達到鈉化改性的目的。常用的鈉化劑有NaF、Na2CO3、NaCl、NaNO3、Na2SO4等。
研究表明：利用Na2CO3作為鈉化劑時，在其最佳濃度為4%，鈉化時間為30min，水浴溫度為70℃時，鈉化處理后的膨潤土的鈉離子含量由1.47%提升到32%；
Na2CO3改性劑的效果要優于NaCl，經過Na2CO3鈉化后的膨潤土的膨脹容和膠質價分別提升20mL/g和200mL/g左右，鈉化后的產品都能達到工業化使用的要求。
膨潤土防水材料市場前景如何？
在國內外的地鐵工程和建筑物地下室的防水施工中，膨潤土防水材料已經得到了廣泛的應用，使用總量已超過8000萬平方米。近20年，美國、加拿大等所建的地鐵、高速公路、機場、水庫、堤壩、建筑等工程，都主要采用膨潤土防水，Naue Fasertechnik和CETCO是主要的制造商。
近年來，我國膨潤土防水毯產能發展迅速，在工程防水、垃圾填埋、水利工程、高速公路等領域年需求膨潤土防水毯在5000-7000萬平方米，市場前景非常廣闊，但產品質量和施工技術規范急需改善。
編輯整理：中國粉體技術網（未經授權，禁止轉載）
更多精彩！歡迎掃描下方二維碼關注中國粉體技術網官方微信（粉體技術網）
|
