內蒙古大唐國際再生資源開發有限公司利用內蒙古中西部地區特產的高鋁粉煤灰資源，采用先進的多聯產工藝技術生產出一種新型多孔橡塑填料產品—硅酸鈣微粉。由于硅酸鈣微粉具有白度高、粒度細、密度低以及內部微孔豐富等特點，在橡塑材料中作為補強性填料具有廣闊的應用前景，這里對該種新型填料的化學成分、微觀結構及物理性能等作一初步介紹。
1、硅酸鈣微粉的化學成分
2、硅酸鈣微粉的物相組成

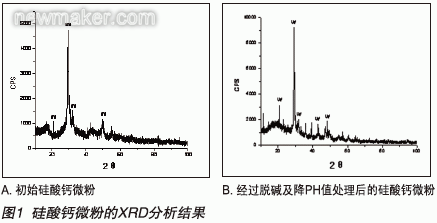

由圖1可見，硅酸鈣微粉中CaSiO3•xH2O含量>95%，CaO、Ca(OH)2及SiO2等雜質含量較低。
3、硅酸鈣微粉的微觀結構

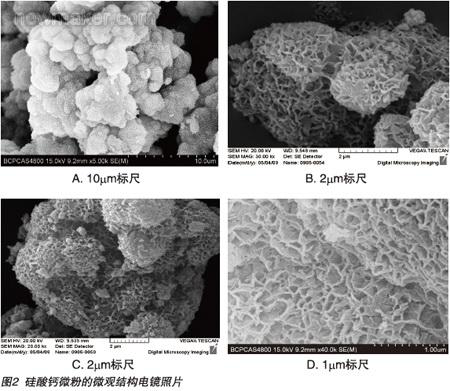

由圖2可見，硅酸鈣微粉顆粒是由一次顆粒聚集而成的二次或三次顆粒團聚體，一次顆粒粒徑在1~3μm左右，而二次或三次顆粒聚集體的粒徑約為10~30μm。硅酸鈣微粉顆粒內部具有豐富的微孔結構，呈蜂窩狀，微孔尺寸可達100nm左右，微孔周邊薄壁的厚度約5~10nm?？梢灶A見，這種結構的比表面積很大，表面活性高、吸附能力強，在橡塑材料中可用作補強性填料（而非增容性填料），具有較高的研究利用價值。
4、硅酸鈣微粉的物理性能

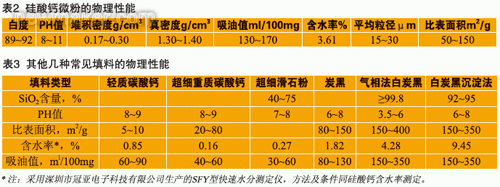

由表2、表3可見，與其他常用橡塑填料相比，硅酸鈣微粉還具有下列特點：
1）PH值較高，屬堿性填料：填料的PH值有時會對橡膠的硫化速度等產生影響（通常，堿性填料會縮短硫化反應時間、加速硫化反應）。
2）原粉的白度較高：但是，我們在前期研究中發現，硅酸鈣微粉填充PP、PVC等材料時，當填充量較大時，經高溫擠出加工后材料的顏色可能會產生某些變化（可能會變為微紅或紅色），這可能與該種填料中含有微量Fe2O3等雜質有關，變色機理及解決方法我們正在進一步研究中。但在深色制品、橡膠制品中使用則問題不大。
3）堆積密度及真密度較小。
4）吸油值較大：硅酸鈣微粉的吸油值與普通炭黑相當，低于白炭黑，但高于輕鈣、重鈣及滑石粉的常用白色填料。
5）含水率較高：硅酸鈣微粉在自然干燥狀態下的含水率與氣相法白炭黑相當（低于沉淀法白炭黑），但遠高于輕鈣、重鈣及滑石粉的常用白色填料。需要注意的是，含水率較高的填料用于橡塑制品（尤其是尼龍等對水敏感的材料）時，硅酸鈣微粉一般應先進行預干燥處理。
6）原粉的平均粒徑較粗，且顆粒細度分散性較大。
7）比表面積大：與普通炭黑相當，低于白炭黑，但遠高于輕鈣、重鈣及滑石粉的常用白色填料。一般而言，比表面積越大，填料活性越高，當其用于橡塑材料中時，由于其高活性表面易與高分子材料產生一定的吸附等物理化學作用而產生結構化效應，故對橡塑材料的補強作用較好。
綜上所述，作為一種新型填料，硅酸鈣微粉在橡塑材料中的應用目標、應用效果及應用技術等亟待進行深入的研究和開發。但可以預見，由于硅酸鈣微粉具有不同于常見填料的特殊微觀結構和理化性能，該種新型填料的問世必將會給新型橡塑改性材料及產品的研發與生產帶來新的希望和生機。
?歡迎進入【粉體論壇】
更多精彩！歡迎掃描下方二維碼關注中國粉體技術網官方微信（bjyyxtech）
|
