在2016年中國碳酸鈣行業協會年會上，東莞澳達化工的黃德紅經理做了題為《澳達粉體表面改性劑AD755在輕鈣行業應用案例及數據分析》的報告。
一、 未改性輕鈣客戶測試常見問題
1問：相似的生產工藝、相同的PH值，其它的數據相同，為什么另外一家的輕鈣/納米輕鈣測試效果好？
因為他們終端的PH值低。
2問：生產后大貨測試PH 值是相同？
經過塑膠客戶打散處理，會有部分團聚體（因傳統輕鈣/納米輕鈣在生產過程中，會產生原生顆粒團聚現象，會將部分沒反應的氧化鈣、氫氧化鈣包裹在團聚體中）被解開，被包裹在團聚體內的氧化鈣、氫氧化鈣混合到粉體中，PH值明顯上升。PH值升高會造成輕鈣/納米輕鈣和下游客戶生產體系中的物料和試劑發生反應，容易造成客戶產品品質異常。
所以，最關鍵的就是在輕鈣/納米輕鈣生產過程中添加助劑，將產品進行解聚。
二、復合型雙親助劑概念介紹
隨著企業不斷地發展，由未改性原粉的配送，到傳統硬脂酸、偶聯劑的添加，再到現在復合型雙親助劑走入大眾化的廠家。不斷追求卓越的品質，已經成為粉體市場進步的需求，帶動著粉體企業技術的不斷創新與成長。
復合型雙親助劑，是具有特殊親水基團和親油基團的助劑，特點是經助劑改性后的碳酸鈣，在油性和水性體系液體中，都會出現軟沉降現象（液體接近純水和植物油的密度和粘度情況下，露置于空氣中測試），改性后的粉體可以和下游客戶樹脂相容性好，提升下游客戶產品品質。
2010年，我們澳達化工根據粉體行業需求，成功研發了復合型雙親助劑粉體表面改性劑AD755，并在多家粉體企業成功應用，2013年正式推入市場。
下面簡單介紹一下粉體表面改性劑AD755。
三、包裝規格及大貨圖片
四、 化學反應原理
具有特殊親水基團和親油基團的助劑AD755，通過介質包覆到粉體顆粒表面，親水基團與粉體顆粒進行化學反應產生永久性締合，親油基團朝外與樹脂相互融合。起到粒子間解聚分散、降低吸油值、增加比表面積、還原原生粒徑的作用，且性能穩定。

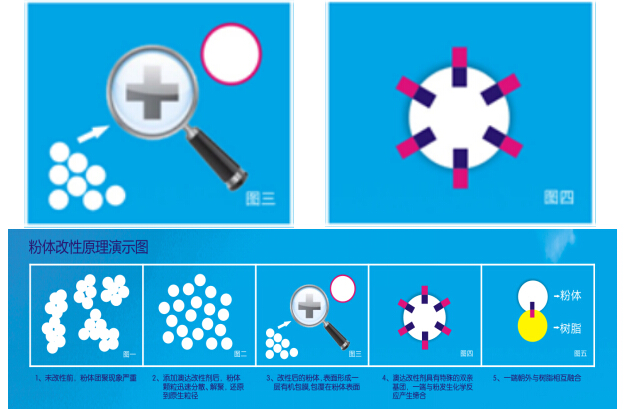

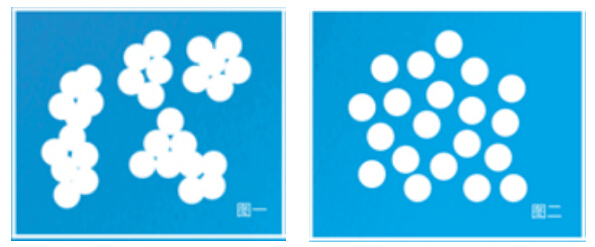

圖一：未改性前，粉體團聚現象嚴重
圖二：添加澳達AD755后，粉體顆粒迅速分散、解聚，還原到原生粒徑
圖三：改性后的粉體，表面形成一層有機包膜，包覆在粉體表面
圖四：澳達改性劑具有特殊的雙親基團，一端與粉發生化學反應產生締合
圖五：一端朝外與樹脂互相融合
五、粉體表面改性劑AD755在輕鈣上的改性效果
1、粉體解聚效果好
利用親水親油基包覆原理，還原原生粒子的粒徑，解決輕鈣、水磨鈣，特別是納米輕鈣硬團聚，還原困難的問題，提升粉體后續加工性能。

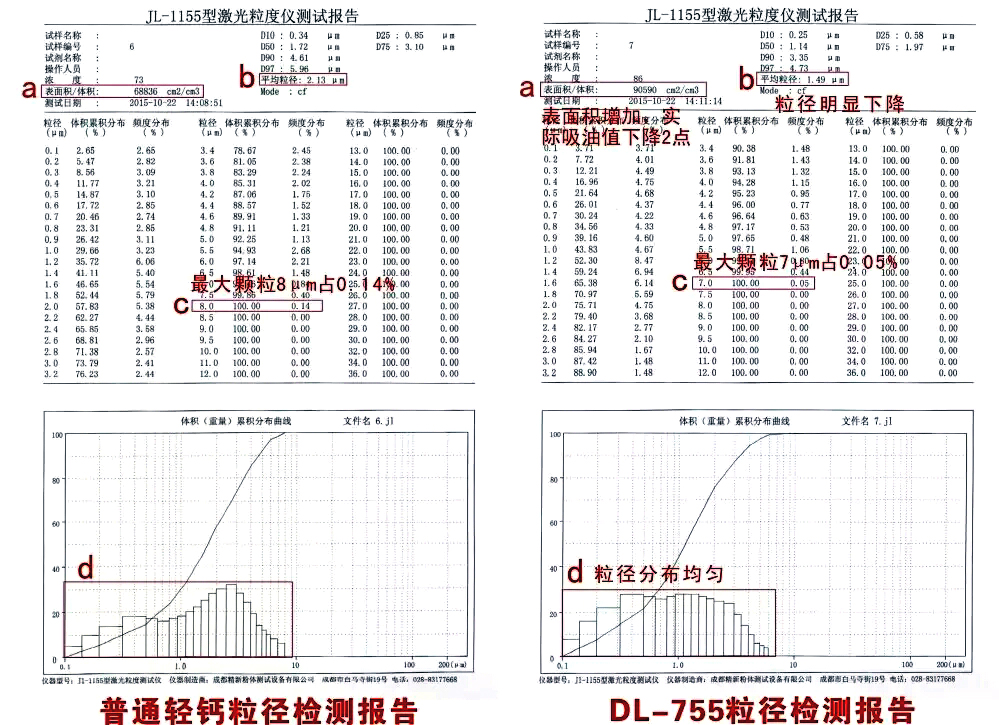

粒徑檢測報告分析解說
a：原來表面積/體積68836c㎡/cm³的輕鈣，添加AD755后，表面積/體積增加到90590c㎡/cm³。
b：平均粒徑從2.13μm下降到1.49μm；
c：改性前D100（最大顆粒）8μm占0.14%，改性后下降到7μm占0.05%。
d：從體積分布圖中可看出，未改性前不同粒徑的顆粒分布不規則，改性后不同粒徑的顆粒分布均勻。

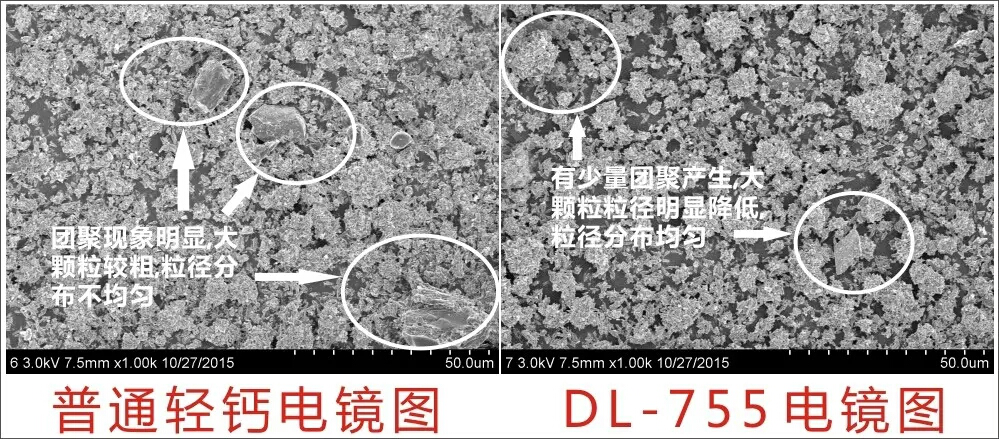

從電鏡圖中可看出，改性前粉體分布不規則，團聚現象明顯。改性后的輕鈣顆粒分布均勻，團聚現象明顯改善。
2、增加粉體流動性
通過有機改性包覆，增加顆粒間的潤滑，降低粉體顆粒表面的靜電能量，增加粉體間的流動性，粉體間粒徑分布更加均勻。
3、增加粉體和有機樹脂的相容
改性后的粉體具有既親水又親油特性。特別適合塑料、橡膠等行業。
4、降低吸油值
原來吸油值70～90的普通輕鈣，添加AD755后明顯降低，噸粉加入2公斤AD755可降低至60左右！

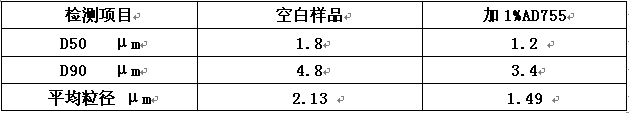

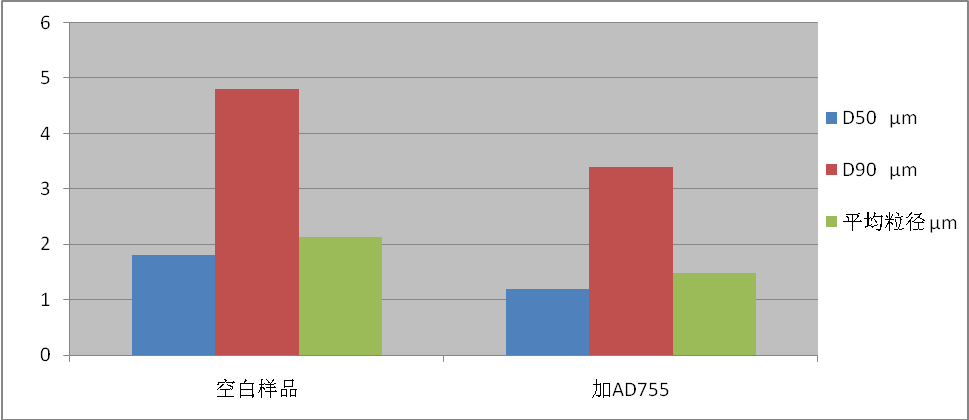

5、粉體粒徑變細
 六、粉體表面改性劑AD755在穿線管用普通輕鈣中的應用
目前，AD755在普通輕鈣和納米輕鈣上的應用效果已經得到很多企業的認可。
AD755的添加方法非常簡單，不需要改變輕鈣廠的現有工藝和設備，在碳化終點后按干粉重量0.2%添加到碳化塔，繼續過碳化，放入熟漿池中在進行攪拌即可。改性后的效果主要有以下幾個方面：
改性后生產中的效果
1.濾餅變松散：
在壓濾脫水時明顯感覺濾餅松散,打散時和刮刀上看到的都是粉狀的，不會有結塊。而沒有加AD755的輕鈣漿液脫水后濾餅較硬、較緊密，打散時很多粗顆粒。（濾餅2未改性，濾餅1改性）
2.濾餅含水率降低：
原來的濾餅含水26-28%，加了AD755后18-23%，水分降低3～6個%分點,就按年產十萬噸的輕鈣計算，每年可以在烘干時減少3000～6000噸的水分，按照每噸需要120公斤煤烘干的比例，該廠一年節省的煤炭720噸左右。
3.節省脫水時間：
原來脫水時間30分鐘，加了AD755,脫水時間縮短到20分鐘，使原來的直徑1.25x0.65的全自動脫水機每小時多產200～260公斤的濾餅,不但節省了能耗，也節省了脫水時間，提高生產效率。
4.篩網順暢，減少篩余物：
在烘干過程中，不團聚,烘干產量明顯大于不加AD755的產品，篩分也較順暢,網篩破損率明顯消除。篩分超過一萬噸,篩網都沒有破損過,產品質量穩定。同樣的普通輕鈣，不加AD755,用0.045標準篩檢驗，篩余物在0.27～0.29%，而加了AD755的,篩余物基本上是0～0.01%左右！這樣的產品在穿線管生產中，能明顯提高生產效率。
5.提升包裝速度：
添加AD755的普通輕鈣分散性好，不論采取何種包裝機包裝,流動性變好,原來自動包裝機設定包裝輕鈣每臺每小時5～6噸,加了AD755的粉體可達9～11噸。
6.成品韌性好，強度高：
改性過的輕鈣產品送到到PVC廠家生產試驗,抗沖擊強度測試十次明顯大于不加該產品的輕鈣,使用普通輕鈣生產穿線,彎曲到一百三十度的時候，內側就出現了折紋,而加了AD755的輕鈣生產的穿線管，彎曲到九十度內側都沒痕跡，即使是用手指捏，感覺質地都要柔軟很多。
結束語
粉體表面改性劑AD755是適合塑膠用填充粉體的改性助劑，改性的碳酸鈣能夠滿足塑膠行業的的功能要求，現已大量地用于普通輕鈣和納米輕鈣的生產應用中。既降低了鈣粉廠和塑膠廠的生產使用成本，又提升了產品的各項性能，隨著粉體行業的改性方法不斷發展和創新，我們將有更多的功能性改性劑會不斷的研發出來。希望能和各位專家教授和行業精英們，共同努力，為行業創造一個更加輝煌的未來，貢獻一點微薄的力量！
澳達化工有限公司
黃德紅13929404134
李文利13929434519
地址：廣東省東莞市萬江區新村沿江南路68號
?歡迎進入【粉體論壇】
|
