（中國粉體技術網/班建偉）納米技術是通過對納米尺度物質的操控來實現材料、器件和系統的創(chuàng )造和利用，例如，在原子、分子和超分子水平上的操控納米技術的發展正越來越成為世界各國科技界所關注的焦點,誰能在這一領域取得領先,誰就能占據21世紀科學的制高點。納米碳材料是指尺度至少有一維小于100納米的碳材料。納米碳材料主要包括四種類型：納米碳球、碳納米管、石墨烯和碳炔，其中碳納米管和石墨烯由于其優異的性能，是近年來的研究熱點。

    碳納米管的彈性模量與金剛石的基本相同，為已知的最高材料模量，約為鋼的5 倍；其彈性應變最高可達12%，約為鋼的60倍而密度僅為鋼的幾分之一。碳納米管的強度大約比其他纖維的強度高200倍，可以經受約100 萬個大氣壓的壓力而不破裂。碳納米管表現出良好的導電性，在一定方向，導電率可達銅的一萬倍； 碳納米管的熱傳導系數高于天然金剛石和石墨原子基面。
　　石墨烯目前是世上最薄也是最堅硬的納米材料，它幾乎完全透明，只吸收2.3%的光；導熱系數是金剛石的3倍；常溫下電子遷移率是商用硅材料的140倍； 電阻率比銅和銀更低，是目前電阻率最小的材料；單層石墨烯的比表面積是最好活性炭的1.75倍；具有超強的剛度和硬度，強度是鋼的100多倍?！　?/span>

    目前碳納米管和石墨烯材料在多個領域開展研究，并逐步走向應用。其中，碳納米管在航空領域的最新進展有：
　　美國國家標準與技術研究院（NIST）的研究人員開發出一種均勻的多壁碳納米管為基礎的涂料，可降低常用的泡沫的內飾的易燃性。與未處理的泡沫相比，碳納米管涂覆聚氨酯泡沫體的燃燒性降低了35％。研究人員將改性的碳納米管均勻地分布并附著在聚合物層的上表面和下表面。由此產生的涂層，充分利用了碳納米管的快速散熱能力，與常用于軟裝飾的溴化阻燃劑相比，實現了更大的點火和燃燒阻力。同時當納米管涂層泡沫暴露在極端高溫中，會(huì )創(chuàng )建一個“炭保護層”屏障防止熔體池形成。

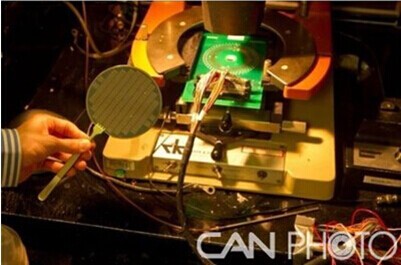

　　美國研制出完全基于碳納米管的中央處理器。2013年10月，美國斯坦福大學采用與同硅互補金屬氧化物半導體（CMOS）完全兼容的工藝研制出首臺完全基于碳納米場效應晶體管的中央處理器原型。該處理器芯片面積為6.5mm2，由178個晶體管組成，每一個晶體管由10~200納米場的數個碳納米管組成，盡管該處理器的工作頻率僅為1kHz，與主頻為108~740kHz的首臺商用硅基計算機Intel  4004存在巨大差距，目前僅能做演示和驗證，但兩者均采用相同的馮諾伊曼體系結構，都具有可編程能力，可串行執行多種計算任務，并運行基本的操作系統。與傳統晶體管相比，碳納米管體積更小，傳導性也更強，并且能夠支持快速開關，因此其性能和能耗表現也遠遠好于傳統硅材料。

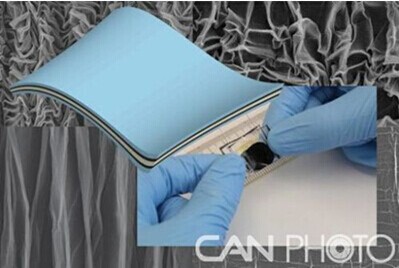

　　麻省理工學院航空航天工程師開發出一種碳納米管(CNT)薄膜，可以加熱并固化復合材料，而不需要熱壓罐。當連接到一個電源，包裹在一個多層聚合物復合材料中的薄膜就會(huì )加熱，促使聚合物固化。研究小組在常見的飛機碳纖維材料部件中測試了該薄膜，發現該薄膜可制造出強度與傳統熱壓罐固化的一樣的復合材料，但只使用了百分之一的能量。研究人員表示，碳納米管薄膜很輕，添加重量可以忽略不計，在其熔融進樹脂層后，薄膜本身與復合材料形成網格。MIT的技術直接接觸需要加熱的部分，這種復合材料固化方法更直接，更節能?？纱嫠膶訕歉叩臒釅汗?，以及數千萬美元的基礎設施。
