|
| |
| 塑料用改性硅灰石的研究現狀和發(fā)展方向 |
| 來(lái)源：中國粉體技術(shù)網(wǎng) 更新時(shí)間：2015-11-10 09:59:00 瀏覽次數： |
|
| |

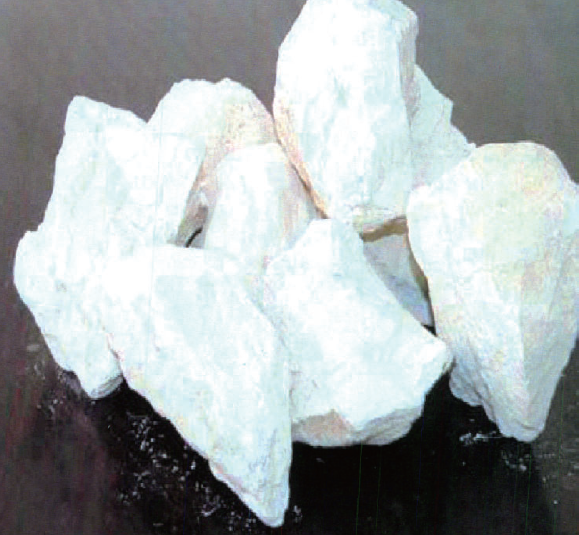

 硅灰石是一種新型的功能性填料，化學(xué)分子式為CaSiO3。天然硅灰石常呈白色至灰白，密度2.78～2.91g/cm3，硬度4.5～5.0，多為針狀、放射狀、纖維狀集合體，即使是微小顆粒仍保持纖維結構。
工業(yè)硅灰石產(chǎn)品可分為細磨硅灰石和針狀硅灰石兩大類(lèi)。前者主要應用于陶瓷和冶金工業(yè)；后者主要是利用其纖維狀的物理機械性能廣泛用于塑料、橡膠、油漆、涂料、造紙等領(lǐng)域，特別是在塑料中的應用尤其引人注目。
硅灰石在不同的塑料中應用有許多特殊的優(yōu)點(diǎn)，但是也存在硅灰石表面親水疏油和塑料相容性不好、硅灰石的高硬度會(huì )磨損加工設備等問(wèn)題，所以塑料用硅灰石必須做合理的表面改性才能更好地發(fā)揮其在塑料中應用的優(yōu)勢。目前，硅灰石表面改性方法主要包括：偶聯(lián)劑表面改性法、機械力表面化學(xué)改性法、表面無(wú)機包覆法等。
偶聯(lián)劑表面改性法
這是一種傳統常用的表面改性方法，工藝簡(jiǎn)單，操作方便。依據偶聯(lián)方法，偶聯(lián)劑表面改性法分為一般偶聯(lián)體系和反應偶聯(lián)體系，前者只添加偶聯(lián)劑，后者同時(shí)加入偶聯(lián)劑和反應性助偶聯(lián)劑。常用的偶聯(lián)劑包括硅烷偶聯(lián)劑、硬脂酸、鋁酸酯、鈦酸酯、鋯酸酯、甲基丙烯酸、聚乙二醇、鋁鈦復合及其他復合偶聯(lián)劑。
該法的作用機理為偶聯(lián)劑分子的一端可與硅灰石表面發(fā)生反應，親水性變?yōu)橛H油性，形成強固的化學(xué)鍵合，另一端有機物的性質(zhì)可與高聚物分子發(fā)生物理纏繞，改善與聚合物基體的相容性，從而把兩種性質(zhì)不同的材料牢固結合起來(lái)。
一般偶聯(lián)體系應用的具體實(shí)例比較多。楊琪等發(fā)現，偶聯(lián)處理后的超細硅灰石對PP/POE體系有增韌、增強的作用，效果良好。
劉新海等實(shí)驗表明，脂肪酸和鈦酸酯復合處理硅灰石發(fā)生了化學(xué)吸附或化學(xué)反應，硅灰石改性產(chǎn)品表面性質(zhì)已發(fā)生變化，由親水性變?yōu)槭杷?；紅外光譜分析結果證明了在硅灰石粉表面形成了新的接枝物，即表面改性的產(chǎn)物。
填充補強應用試驗結果表明，改性硅灰石粉體具有良好的補強特性和優(yōu)異的電氣絕緣性能。
魏建新等發(fā)現，硬脂酸改性硅灰石的最佳工藝參數是:改性劑用量2%，改性時(shí)間15～20min，改性溫度70℃。超細改性硅灰石填充天然橡膠制備的硫化膠片的力學(xué)性能效果比較好，其拉伸強度最高可達21.93MPa(一般可達19～20MPa)，伸長(cháng)率可達642.0%，硬度為57邵爾，其拉伸強度和伸長(cháng)率高于白炭黑填充的硫化膠片。
楊云波等證實(shí)，偶聯(lián)劑處理的超細硅灰石與EPDM協(xié)同可對PP起良好的增韌作用，盡管體系的拉伸強度稍有下降，而斷裂伸長(cháng)率卻顯著(zhù)提高。
李馥梅等發(fā)現，硅灰石經(jīng)偶聯(lián)劑進(jìn)行表面處理，可提高硅灰石與尼龍的界面粘結性能，從而提高硅灰石/玻纖增強尼龍6的力學(xué)性能。
胡珊等的實(shí)驗表明，硅灰石用硅烷偶聯(lián)劑改性以后，能達到很好的活化效果，加入到不飽和聚酯樹(shù)脂中后, 隨硅灰石用量的增加，材料的拉伸強度、彎曲強度增大，但存在極大值。
吳學(xué)明等研究了兩種硅灰石剛性粒子(一種經(jīng)聚甲基丙烯酸甲酯表面改性，另一種未改性)填充硬聚氯乙烯后發(fā)現，在一定的填充量范圍內，兩種硅灰石都能提高 PVC 的沖擊強度；表面包覆一層PMMA的二次粉碎硅灰石剛性粒子在填充量50份時(shí)，沖擊強度最佳值為9.1kJ/m2，拉伸強度為31.8MPa，與未填充的相比分別提高128%和9%。
賈娟花等的研究表明，硅灰石經(jīng)偶聯(lián)劑進(jìn)行表面處理可提高硅灰石與尼龍的界面粘結性能，硅灰石增強尼龍66的缺口沖擊強度、拉伸強度和彎曲強度均增大，材料的綜合性能明顯提高。
謝剛]等的實(shí)驗發(fā)現，填充活化后硅灰石的共混材料的拉伸強度、斷裂伸長(cháng)率、彎曲強度和彎曲彈性模量有大幅度的提高，填充活化后硅灰石的粒徑越小共混材料的力學(xué)性能越好。
周曉東等的研究表明，硅灰石可明顯提高復合材料的拉伸模量及彎曲模量，適量的硅灰石使材料的拉伸強度及彎曲強度有一定的提高，但硅灰石含量增加至20%以后，材料的拉伸及彎曲強度均有所下降。并且，將硅烷偶聯(lián)劑處理硅灰石改善組合增強材料的力學(xué)性能的原因解釋為：偶聯(lián)劑通過(guò)化學(xué)鍵結合等強相互作用包覆于硅灰石的表面，一方面降低了填料的表面能，有利于減少填料顆粒的團聚現象，改善體系的分散效果；另一方面可提高填料的憎水性，改善填料與基體聚丙烯的親和能力，從而可提高潤濕性，改善硅灰石與聚丙烯的界面結合情況。
喬放等的研究認為，過(guò)強的界面粘接雖然可有效增強，但對增韌有破壞性的影響，適當的界面粘接才能增強也同時(shí)增韌。對此的解釋為：適當的界面粘接可以使復合材料形成高能量吸收的損傷機制。
劉長(cháng)生等研究發(fā)現，偶聯(lián)劑KH-550 和ON - 330 的質(zhì)量分數分別為0. 5 %和1.5%時(shí)復配PA6/PP/硅灰石共混復合物的拉伸強度和懸臂梁缺口沖擊強度達到最大，分別為56.9MPa和68.9J/m。將用ON-330處理PA6/PP/硅灰石共混復合物的拉伸強度較小而沖擊強度較大的原因解釋為，特殊的柔性長(cháng)鏈結構ON-330偶聯(lián)劑一端帶有高活性的官能團與硅灰石表面的羥基作用，連接到填料表面；其另一端較長(cháng)的聚環(huán)氧乙烷柔性鏈則覆蓋在聚合物的表面，形成柔性界面層。這種結構有利于提高復合物的沖擊強度；由于該表面與PA6等聚合物沒(méi)有化學(xué)鍵結合，因而對復合物的拉伸強度是不利的。
反應偶聯(lián)體系的研究也有報道。于建等通過(guò)實(shí)驗說(shuō)明，添加了助偶聯(lián)劑的反應性偶聯(lián)體系可以實(shí)現偶聯(lián)劑分子鏈的延長(cháng)，更好地促進(jìn)基體樹(shù)脂發(fā)生屈服和塑性形變，使硅灰石對HDPE樹(shù)脂顯示出較好的增韌效果，而且當硅灰石對HDPE樹(shù)脂的增韌作用一旦得以實(shí)現，其效果則極其顯著(zhù)，如在硅灰石10%的較小添加量下，體系即發(fā)生脆韌轉變，沖擊韌性大幅度提高。
機械力表面化學(xué)改性法
該法通過(guò)直接碾磨、氣流磨、吸附等機械化學(xué)效應，對其進(jìn)行表面改性，機械力可誘導附著(zhù)在被粉碎、斷鍵的硅灰石、偶聯(lián)劑表面的自由基或活性點(diǎn)產(chǎn)生機械力化學(xué)反應，這樣做可強化改性效果。
劉長(cháng)生等通過(guò)實(shí)驗說(shuō)明，碾磨過(guò)程中聚合物和填料之間的分散和相互作用使PA6/PP/硅灰石復合材料的力學(xué)性能增加,其屈服強度最高達到57MPa。
李珍等研究發(fā)現，利用氣流磨進(jìn)行機械力化學(xué)改性硅灰石/PP復合材料比純PP的拉伸強度提高3.1%，沖擊強度提高18.8%。
表面無(wú)機包覆法
硅灰石的常見(jiàn)表面處理不能改善顆粒被粉碎時(shí)形成的銳利棱角、平整解理面對復合材料性能帶來(lái)的影響。這是因為復合材料中硅灰石的棱角和解理面在和有機物形成界面時(shí)，會(huì )成為應力集中點(diǎn)，直接影響其填充性能。如果能在硅灰石剛性粒子表面包覆一層納米級無(wú)機顆粒，那么復合材料既可保留纖維狀硅灰石剛性粒子所帶來(lái)的強度，又可以充分利用納米材料產(chǎn)生的特殊效應，以改善硅灰石和有機物的結合界面。
黃佳木等研究發(fā)現，納米SiO2包覆硅灰石填充改性PP可同時(shí)達到增強、增韌的目的。
趙宇龍等的實(shí)驗表明，用無(wú)機包覆沉淀法制備二氧化硅/硅灰石復合顆粒，與未處理硅灰石相比，復合顆粒和PP有更良好的結合界面，使得復合顆粒填充PP的屈服強度和彎曲強度隨添加量的增大而增加，明顯優(yōu)于未處理硅灰石和改性后硅灰石填充后的。復合材料斷裂強度的變化則相對復雜，其沖擊強度隨填料添加量的增加而降低。
郝增恒等的實(shí)驗也說(shuō)明，納米碳酸鈣包覆改性微米硅灰石復合粒子填充塑料的拉伸強度、缺口沖擊強度、彎曲強度均明顯高于未改性包覆復合粒子。
總 結
硅灰石作為新型的無(wú)機礦物填料，除滿(mǎn)足塑料力學(xué)性能的基本要求外，只有發(fā)揮其對塑料特殊性能明顯改善的優(yōu)勢，才能從其他無(wú)機填料中脫穎而出，提高附加值，擴展在塑料材料中使用范圍。硅灰石可以賦予塑料的特殊性能主要包括：部分替代短玻纖、提高熱導率和尺寸穩定性、降低線(xiàn)性膨脹系數CLTE(無(wú)縫)、提高耐刮擦性能、提高熱變形溫度（HDT）、提高低溫沖擊/熱塌陷性能。
|
|
|
| |
|
| |
|
|
|
|
|
|
