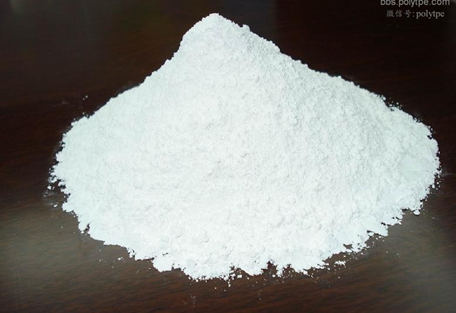

碳酸鈣粉可以說(shuō)是塑料的重要成分之一，碳酸鈣粉可以增強同時(shí)也可以降低成本，降低制品成型收縮率！那么都是鈣粉，拿什么評論它的好壞？
1、碳酸鈣含量測定：

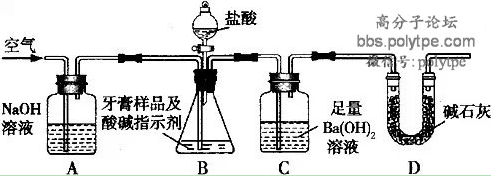

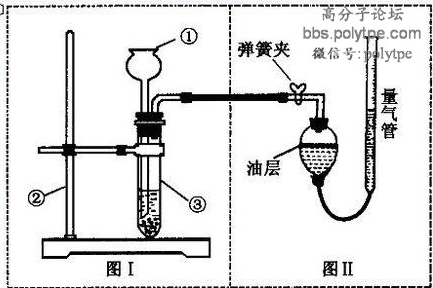

原行業(yè)標準使用酸堿返滴定法測定主含量，以碳酸鈣來(lái)表示。實(shí)際上是測定試樣中的碳酸根，以碳酸鈣來(lái)計算，表示出主含量。這種檢測方法不能如實(shí)的反映出樣品中碳酸鈣的含量。GB/T 19281—2003《超微細碳酸鈣》中規定了絡(luò )合滴定法測定碳酸鈣含量的方法，為了能真實(shí)的反映出產(chǎn)品中碳酸鈣的實(shí)際含量，新標準采用GB/T 19281-2003中規定的方法，即采用絡(luò )合滴定法測定碳酸鈣含量，以三乙醇胺做掩蔽劑，pH大于12時(shí)，以鈣羧酸鈉鹽為指示劑，用0.02mol/L EDTA標準滴定溶液滴定。該方法是測定鈣含量的經(jīng)典方法，通過(guò)加入三乙醇胺掩蔽鐵、鋁等金屬離子的干擾，再通過(guò)調節pH值大于12消除Mg的干擾，測定結果準確，操作簡(jiǎn)單，并已經(jīng)實(shí)踐證明。
2、粒度分布（細度）的測定：
樣品經(jīng)分散劑分散，用離心沉降式粒度測定儀或激光粒度測定儀測定。目前粒徑的測定存在不同儀器其結果不同的情況，即再現性差的問(wèn)題。但對于同一臺儀器，采用相同的分散劑和分散時(shí)間，對不同的樣品能區分其粒徑的差別。
從測量原理而言，影響沉降法測試的準確性真實(shí)性的因素較多。且隨著(zhù)超細粉體的迅速發(fā)展，沉降法對小于1微米以下顆粒檢測能力不足問(wèn)題日漸凸顯。而激光粒度儀從原理上說(shuō)檢測局限性小，測量下限可低至幾十納米，同時(shí)在樣品分散、進(jìn)樣模式上有先天優(yōu)勢。所以目前激光粒度儀已經(jīng)逐漸成為碳酸鈣粉體粒度測試的主流儀器，新標準建議采用激光粒度測定儀測定其粒度分布（細度）。
3、白度的測定：
原行業(yè)標準中規定使用白度計法進(jìn)行測定，測定的是藍光白度，以Wr表示。GB/T 19281—2003《碳酸鈣分析方法》中測定的白度，是引用了GB/T5950—1996《建筑材料與非金屬礦產(chǎn)品白度測量方法》中規定的三刺激值法測定的白度，以Wj表示。由于行業(yè)內習慣采用藍光白度，原標準采用藍光白度，新標準繼續沿用藍光白度檢測。
4、比表面積的測定：
采用GB/T 19587—2004規定的方法，用乙醇和二甘醇混合液，使乙醇的相對壓力P/P0 在（0.05~0.35）之間進(jìn)行吸附，吸附后采用BET方程處理，可得其表面積。
5、吸油值的測定：
原行業(yè)標準中規定稱(chēng)取5g試樣，加入DOP，用調刀調合均勻，稱(chēng)量使用的DOP的量，計算吸油值。目前生產(chǎn)企業(yè)普遍使用的方法是通過(guò)每100g試樣消耗的DOP的體積來(lái)表示吸油值，其吸油值的單位為mL/100g。
?歡迎進(jìn)入【粉體論壇】
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（biyyxtech）
|
